汽车站改造电气设计dwg格式CAD图纸(照明配电箱)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、电气设计说明： 　　1、该项目电源采用 380/220V，电源进建筑物后穿钢管埋地面内引至控制柜 AP。 　　2、线路敷设：建筑物内所有电气线路均穿管沿地面内、墙内及装饰层内暗敷。 　　3、电源进线处零线设电气重复接地装置，接地电阻要求≤10Ω，现场实测不满足要求时沿接地装置伸长方向补加接地体数量。接地 　　 装置制作及安装详见 86D563有关各页。 　　4、所有插座接地孔、照明配电箱及控制柜外壳必须可靠接零，其方式系通过 PE线连成电气通路，最后在控制柜处与电源线零线可 　　 靠连接，并利用 40×4扁钢与电气重复接地装置焊通。 　　5、电气设备下沿距地安装高度：照明配电箱 1.0米；跷板开关 1.4米；空调插座 0.4米；电视机插座 3.4米；风帘机插座 2.2米； 　　 其它插座 0.4米；应急灯 3.0米；引导灯箱 3.4米。 　　6、电气施工必须与土建施工密切配合。

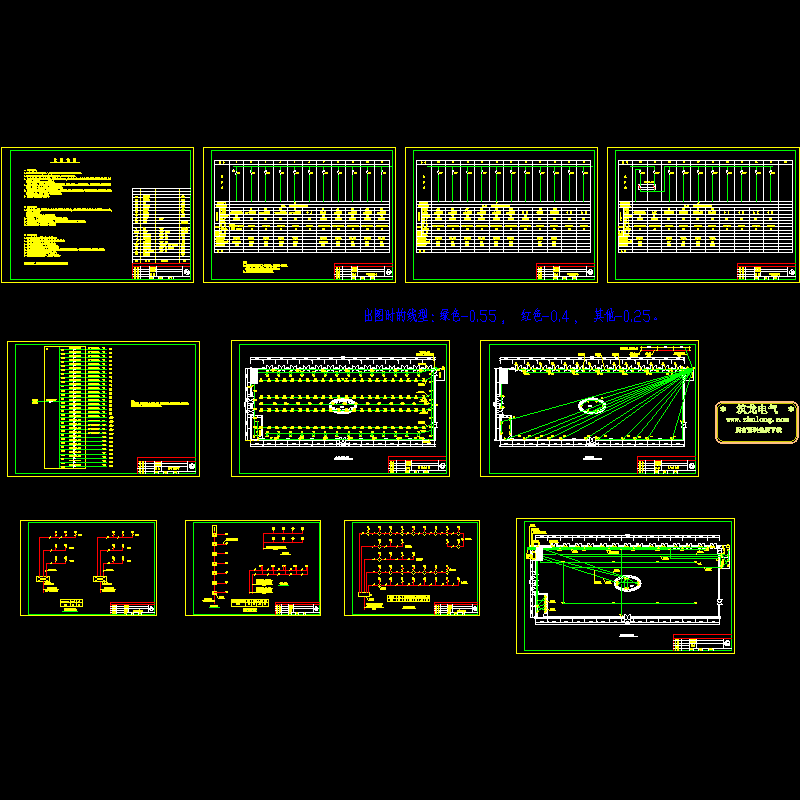

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
