市政道路雨污水排水工程施工图纸设计cad平面图

附件详情

设计标准： （1）道路等级：城市次干路 （2）设计速度：50km/h （3）设计年限：沥青砼路面15年 （4）交通等级：重
（5）标准轴载：BZZ—100
（6）抗震标准：按地震烈度6度设防
……
雨水口

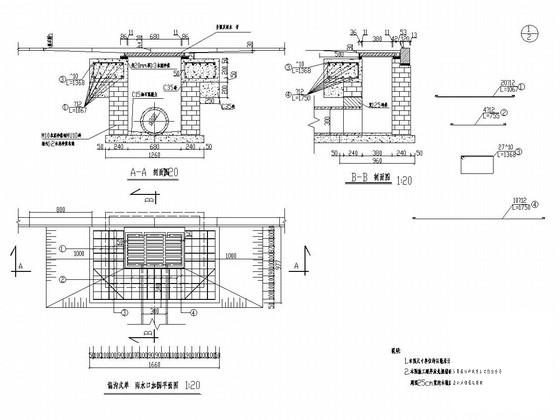

雨水口采用砖砌单箅或双箅偏沟式雨水口（参照标准图06MS201-8，页9、10），但是不得使用粘土烧结砖，雨水箅采用带防盗合页的重型球墨铸铁箅圈、箅子或由业主确定其制作材料；雨水口连接管均为II级钢筋混凝土管，连接不超过2个双箅雨水口的连接管采用DN300，连接3个以上雨水口连接管采用DN500，道路相对最低点采用四箅雨水口，雨水口连接管采用DN500。起点覆土厚度均不小于0.7m，i=1.0%坡向干管雨水检查井；雨水口连接管均采用C20砼满包加固处理。路口雨水口布置和交口平面图应以雨水平面图和道路专业的路口竖向图为准。如施工中发现道路相对低点处没有设置雨水口的，需及时通知设计院进行增设。机动车道下所有雨水口井圈均需加固，加固做法详见附图。
……
共24张，。
