市政道路雨污分流给排水施工图纸

[复制链接]

0

主题

0

帖子

1176

积分

超级版主

Rank: 8Rank: 8

积分
1176
发表于 2020-10-12 21:04:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


设计依据:《室外排水设计规范》(GB 50014-2006)2014版;《埋地塑料排水管道工程技术规程》(CJJ143-2010)   该项目采用雨污分流制排水体制。道路全长1119.32m,本道路红线宽度20m,其中车行道14m,两侧人行道各3.0m。给水管线布置于道路人行道下,距西侧人行道边线2.5m。污水平均日面积比流量取:0.616l/ha.s。   供水管材:   给水管材为PE100聚乙烯给水塑料管,管道公称压力1.6mpa。管道接口采用热熔连接,连接需要的配件等。管道必须敷设在原状土地基上,局部超挖部分应回填夯实。超挖在0.15m以内时,可用原状土回填夯实,其密实程度不应低于原地基天然土的密实度;超挖在0.15m以上时,可用石灰土或砂垫层处理,其密实度不应低于95%。当沟底有地下水或沟底土层含水量较大时,可用天然砂回填。管道采用开槽法施工。当土(石)方用机械开挖时,应保留0.2m应用人工清槽,不得超挖,如果超挖应进行地基处理。人工挖槽时确保堆土安全,堆土高度不宜超过1.5m,且距槽口边缘不宜小于0.8m,地面堆积荷载不得大于10Kn/m2。开槽达到设计标高后,应即时组织施工进行回填确保沟槽施工安全,避免坍塌。   ……   排水雨水管线布置于人行道下(道路西侧),距人行道边线1.0m。污水管线布置于人行道外(道路东侧),距人行道边线4.5m。雨污水管道采用高密度聚乙烯(HDPE)双壁波纹管,管道环刚度须大于等于8KN/M2。雨水管管顶覆土小于0.70m,或大于7.0m或特殊地段要求采用360°混凝土基础。雨污水检查井均采用钢筋砼检查井。雨水口在有路沿的道路上采用偏沟式雨水口,雨水箅子采用铸铁水箅盖。   ……   共计66张,设计于2015年

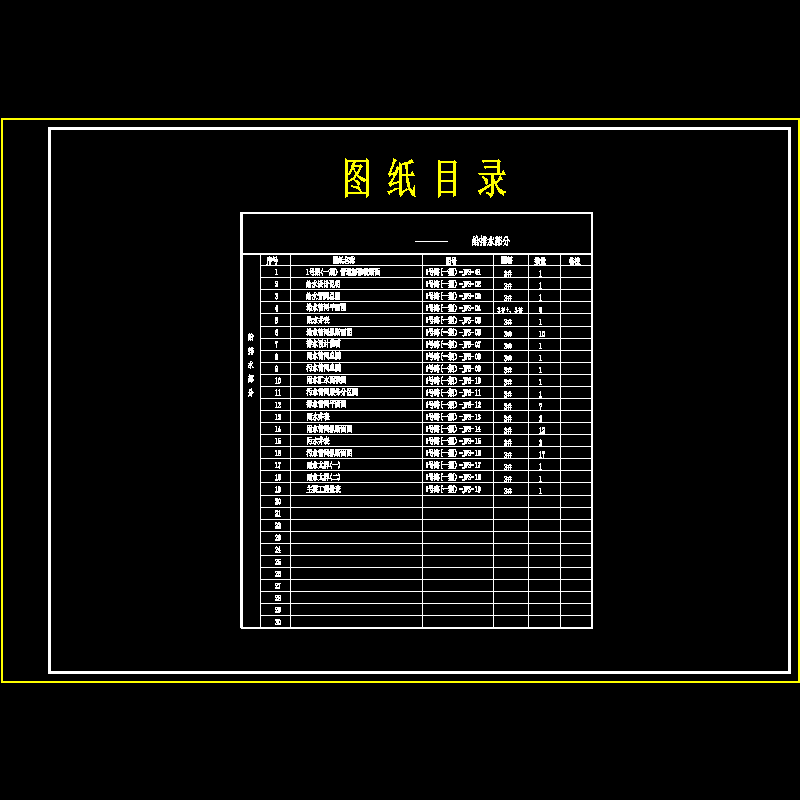

00给排水图纸目录(施工图).dwg
00给排水图纸目录(施工图).dwg

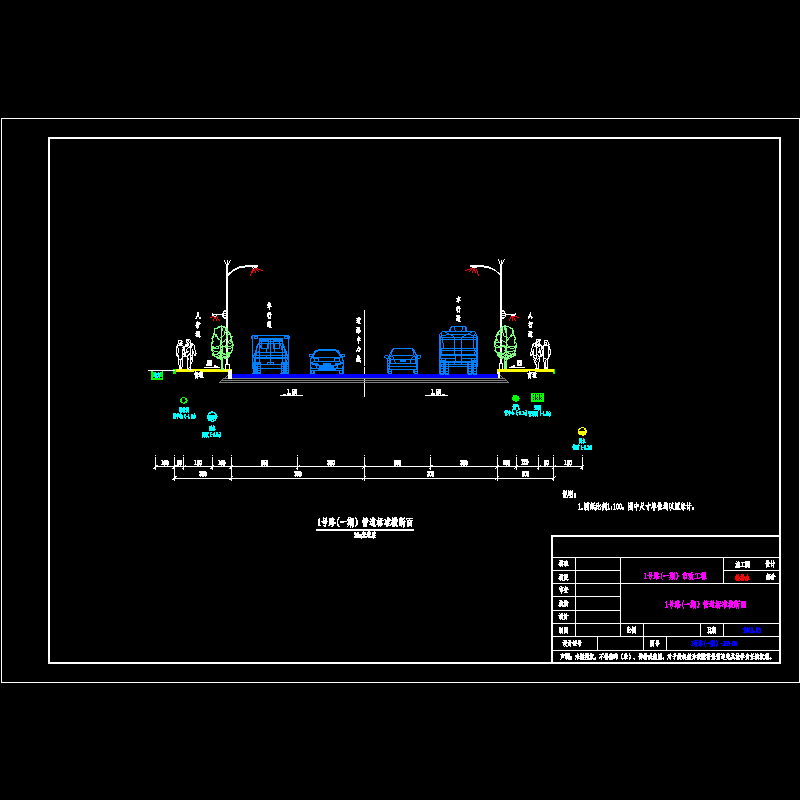

01标准横断面图(ok).dwg
01标准横断面图(ok).dwg

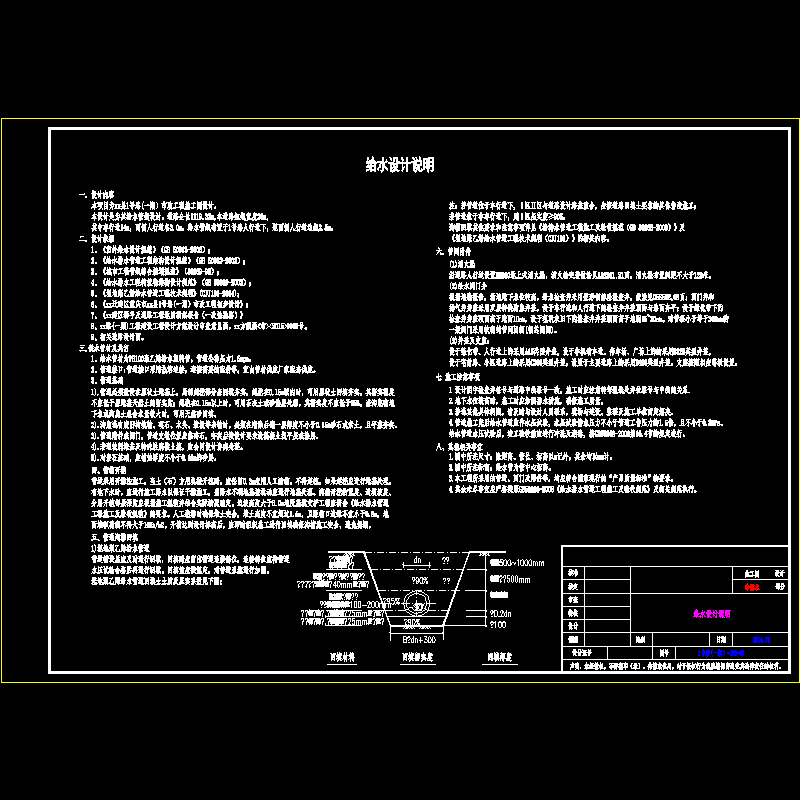

02给水说明.dwg
02给水说明.dwg
07排水说明.dwg
07排水说明.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12fde0cc0dswc.rar

7.08 MB

下载  售价: 100 积分    赚积分
