10万吨粮食仓容建设项目暖通施工图纸cad平面图及布置图
-
设计详细说明：有
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风
-
项目所在地：贵州
项目概要：该项目为
贵州省10万吨粮食（中转）仓容建设项目
暖通施工图
。本期建设8栋平房仓，仓房轴线尺寸为24mx79m,装粮高度7.5米,单仓仓容仓容10000t,总仓容80000吨。粮食容重以小麦：0.75t/m3计。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

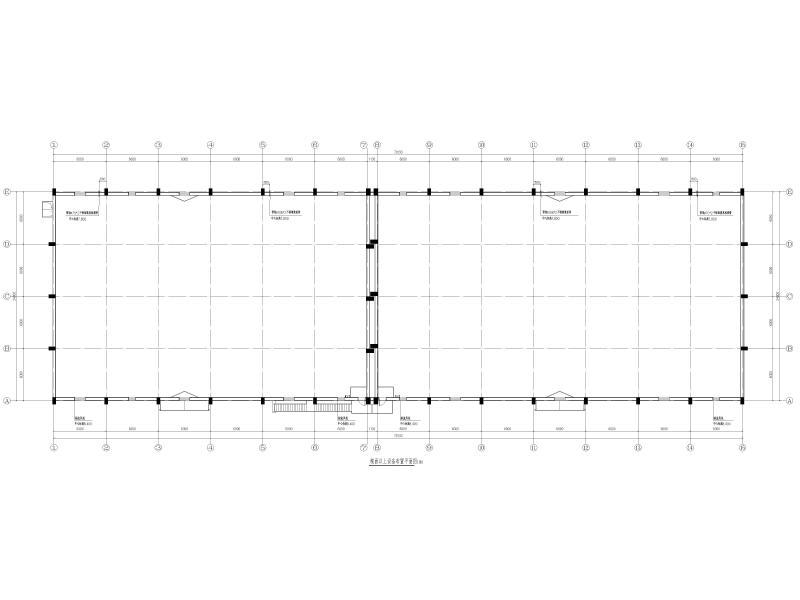

粮面以上设备布置平面图 -

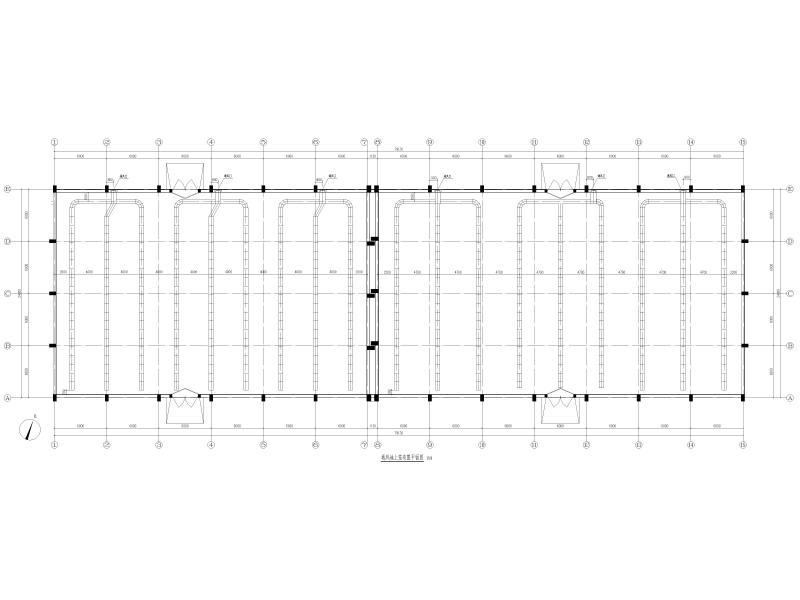

通风地上笼布置平面图 -

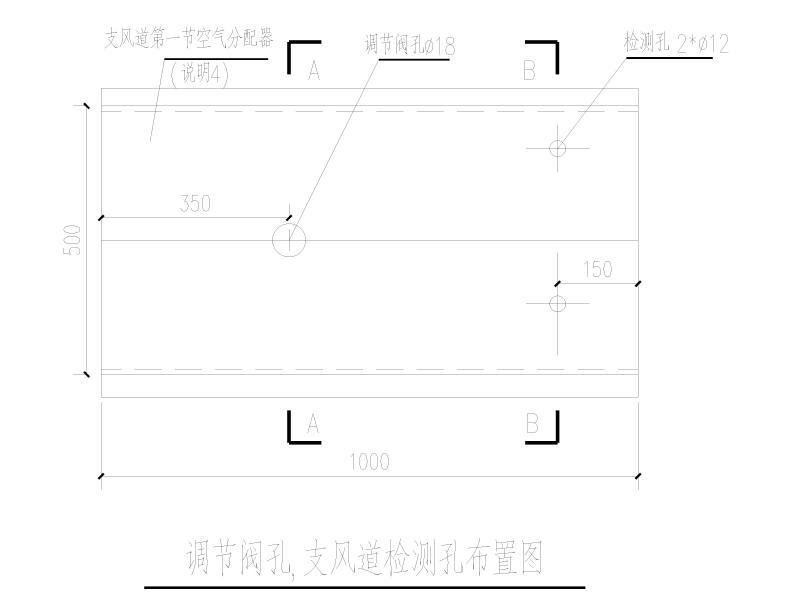

调节阀孔,支风道检测孔布置图 -

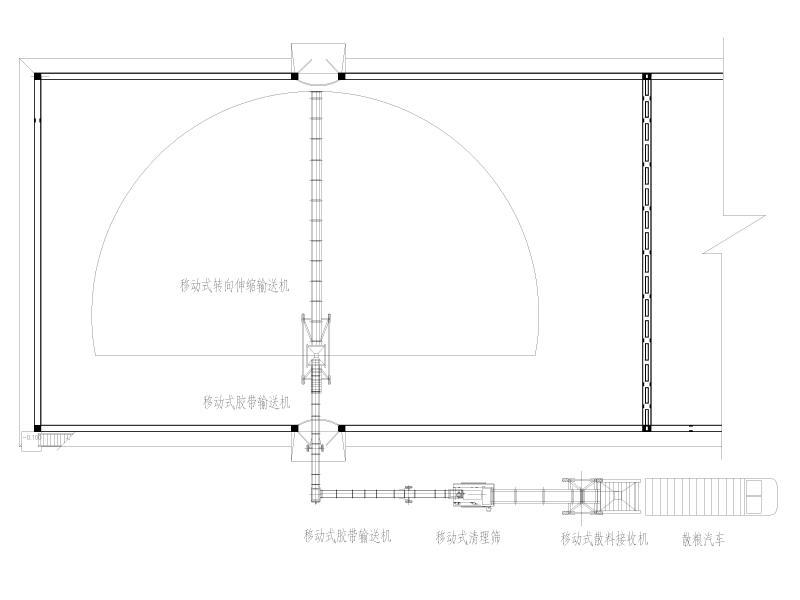

进仓作业设备布置图 -

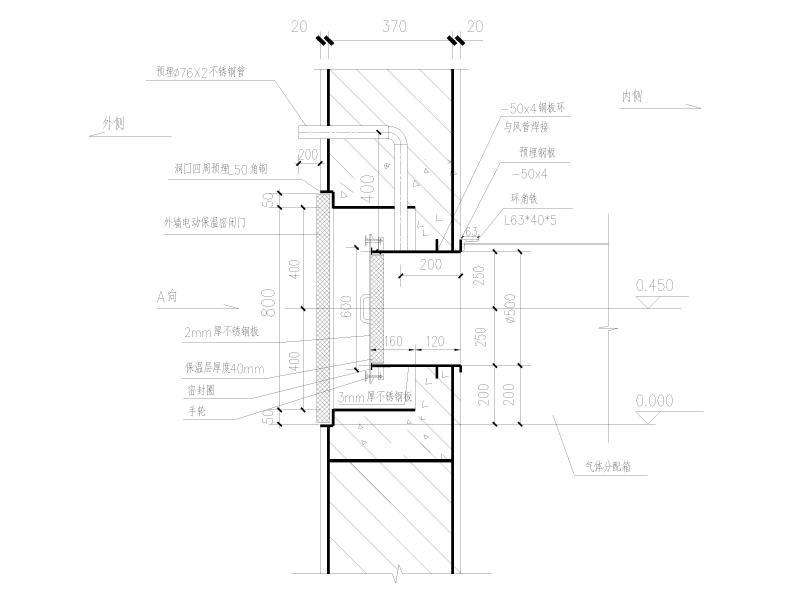

通风口详图 -
熏蒸系统管件安装示意图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.98 MB
- 收藏次数：0
-
文件名称：
附件-996557987977888896.dwg
