2万吨保温钢板粮食仓建筑结构图_CAD

  • 建筑类别:农业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是2万吨保温钢板粮食仓项目,采用门式刚架结构,建筑及占地面积:6554.7平方米,用途为散存粮食。

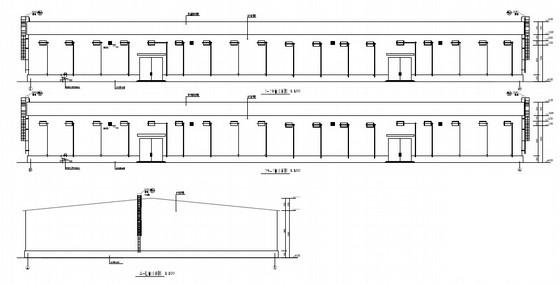

该资料包含:建筑设计总说明,立面图,平面图,剖面图,建筑构造做法,门窗洞口表,屋面排水示意图;基础图,埋件图,墙梁立面图,屋面结构平面图,屋面檩条图,支撑挡粮柱立面图,钢架图等共计13张图。
分享投稿时间:近几年3月。

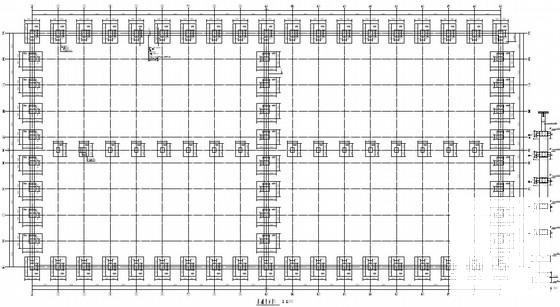

基础图

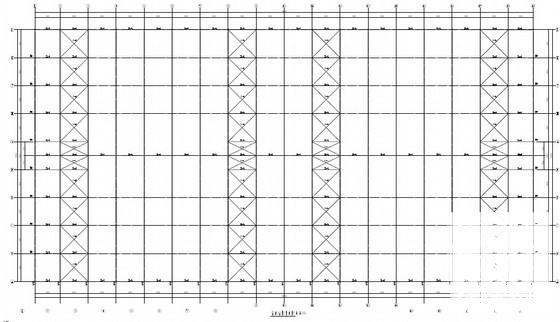

屋面结构平面图

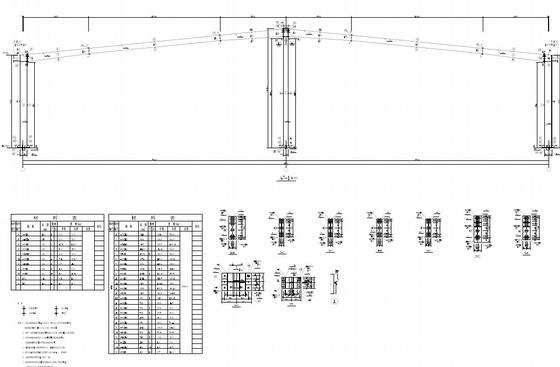

钢架图

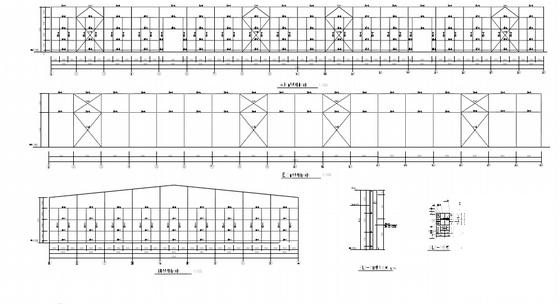

支撑挡粮柱立面图

屋面檩条平面图
