学校大门电气施工图纸cad平面图及供配电系统图

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:配电箱
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全
项目概要:该项目为 贵州省学校大门 电气施工图 2019 ,该项目利用结构基础上下两层各两根不小于16钢筋通长焊接成网状做共用接地装置,在没有结构钢筋处采用-40x4镀锌扁钢将接地网焊接连通。
设计范围: 电气照明、 建筑物防雷、 接地安全、 供配电系统
部分图纸展示:
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

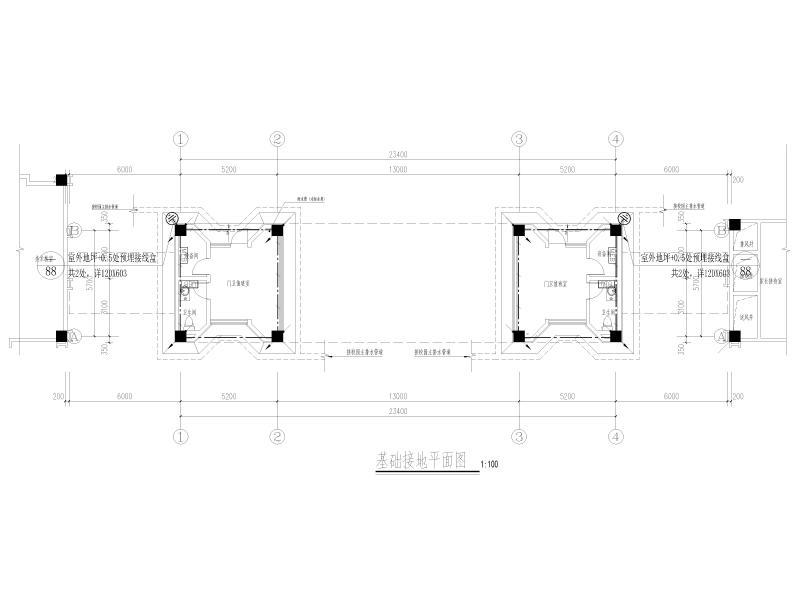

  • 基础接地平面图
    基础接地平面图

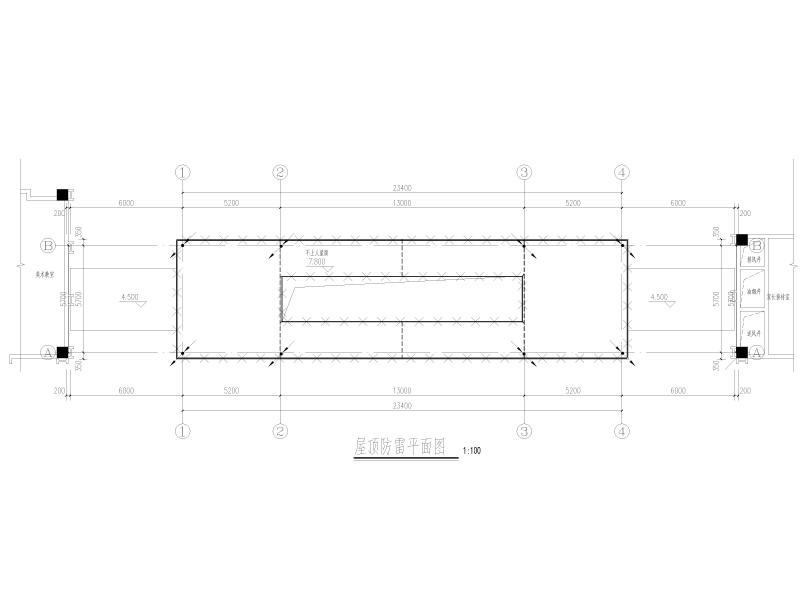

  • 屋顶防雷平面图
    屋顶防雷平面图

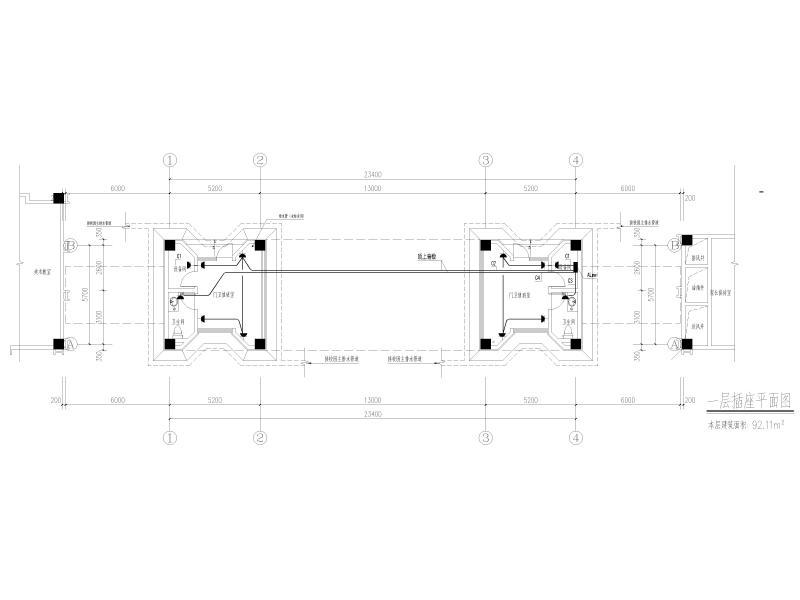

  • 一层插座平面图
    一层插座平面图

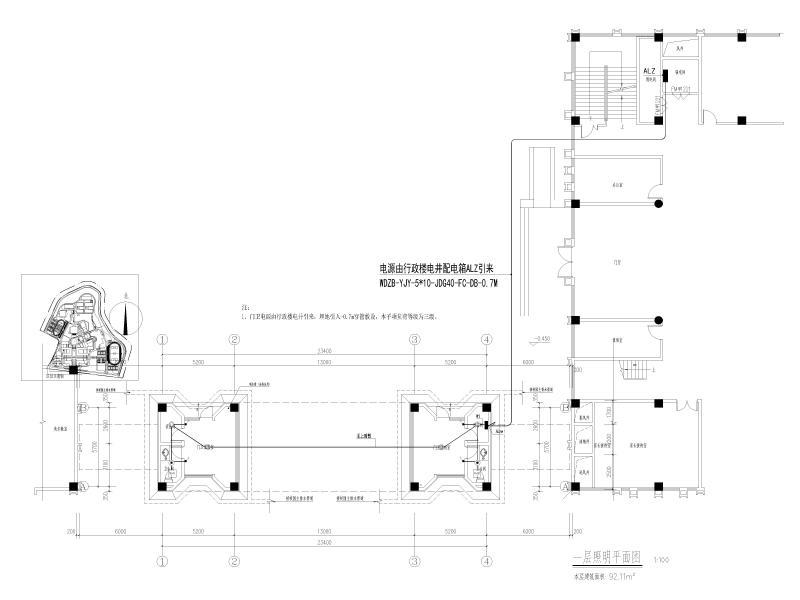

  • 一层照明平面图
    一层照明平面图
以上是部分截图,请下载附件后查看完整高清内容
