学校大门电气施工CAD图纸


  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:江西
  • 强电 设计: 供配电系统 ,电气照明,接地安全
该附件为江西学校大门电气施工图(图审回复+综合楼全套看下面关联资料)
设 计 说 明
1、该项目为于都县服装学院-大门,用电负荷等级:照明为三级。
2、该项目采用220v/380v三相四线制低压供电,电源就近引自于附近箱变。进户线采用YJV22型交联铠装电缆埋地引入。
3、进线箱总表计量,线路由配电箱出线沿墙采用BV型铜芯塑料线穿PVC暗敷,厂房、走廊、办公室照明线路均采用BV型铜芯塑料线穿阻燃PVC暗敷,且每根套管内的导线不得多于8根。
4、普通开关安装高度为1.4m;电源插座安装高度为0.4m;照明配电箱底边距地1.5m安装。
5、该项目属三类防雷建筑。防雷系统利用%%c10镀锌元钢沿女儿墙敷设一周作为接闪带,并利用屋面梁内%%c16以上主筋相互搭焊,引下线利用柱内圆钢(〉%%c16)暗敷;基础内主筋作为接地极;利用基础梁内 %%c16 以上主筋两根相互搭焊构成网格不大于20mx20m的接地网,采用共用接地系统,接地电阻不大于4欧姆。
.........

江西学校大门电气施工图

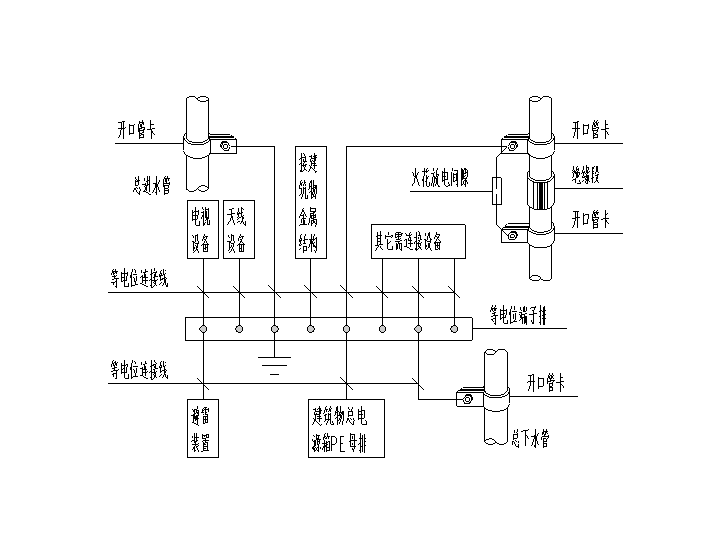

等电位联结

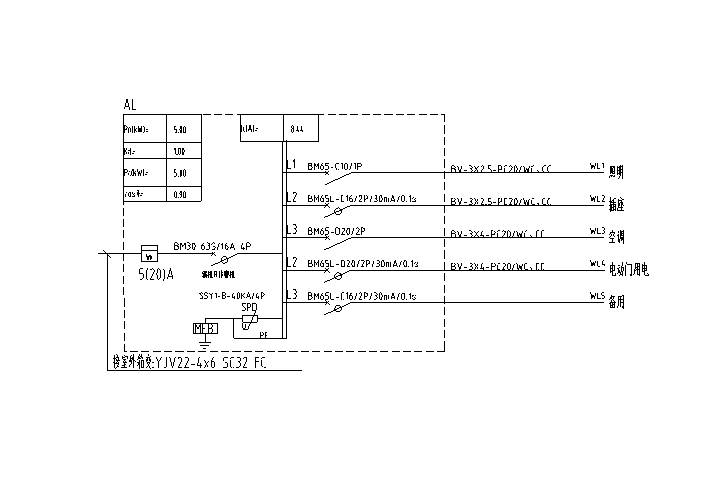

照明配电箱

(同套的办公楼、教学楼、实训楼、操场+图审回复在末尾查看关联资料)



以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

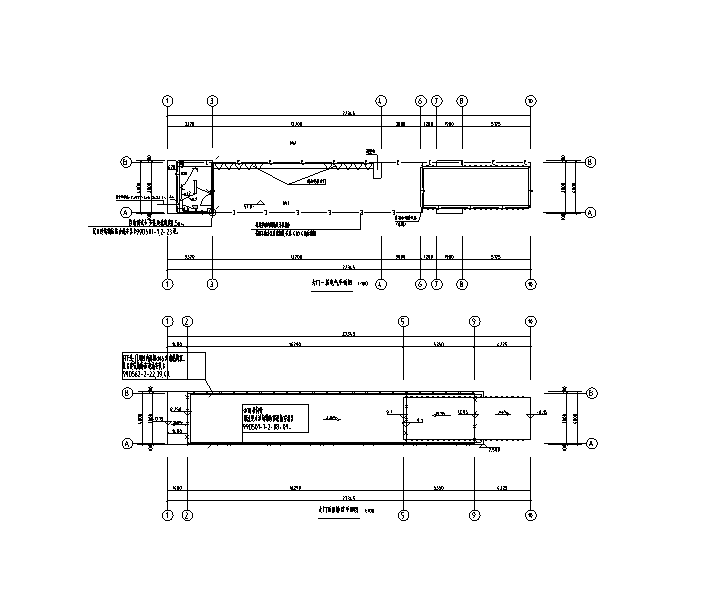

  • 学校大门施工图纸 - 1
    学校大门施工图纸 - 1
  • 学校大门施工图纸 - 2
    学校大门施工图纸 - 2
  • 学校大门施工图纸 - 3
    学校大门施工图纸 - 3
  • 学校大门施工图纸 - 4
    学校大门施工图纸 - 4
  • 学校大门施工图纸 - 5
    学校大门施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
