3层东方科幻谷VR产业基地结构工施工图纸cad平面布置图

  • 建筑类别:娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构,混合结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:13张
  • 设计年代:近代
该附件为: 科幻谷VR产业基地咖啡厅钢 结构施工图 格式为CAD,。
一、项目概要:
1.本项目咖啡厅结构均采用钢结构,柱下独立基础。
2.自然条件:
1)基本风压:0.30kN/m2 ,地面粗糙度类别为B类
2)基本雪压:0.20kN/m2
3)建筑场地类别为: II 类
3.抗震等级
本地区抗震设防烈度为6度,设计地震加速度值为0.05g,设计地震分组为第一组;
建筑抗震设防类别 :未特殊注明者均为标准设防类(丙类)。
4.该项目结构设计使用年限为50年,结构安全等级为二级。
包含:钢 结构设计说明 ,楼承板 结构设计说明 ,非结构构件构造要求,基础平面布置图,钢柱平面定位图,钢结构平面布置图,钢构楼板布置图,钢构 节点图 ,楼梯结构图,等共计13张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

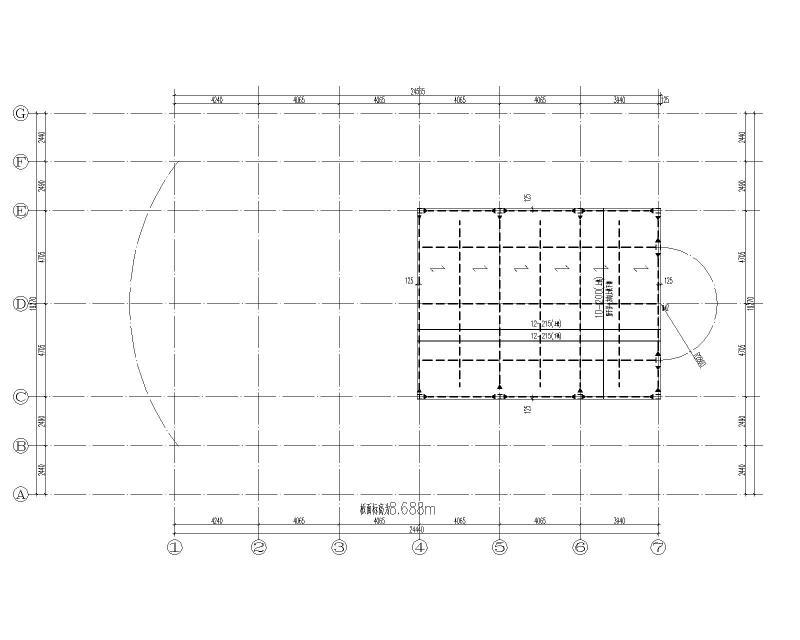

  • 钢结构一层顶板布置图
    钢结构一层顶板布置图

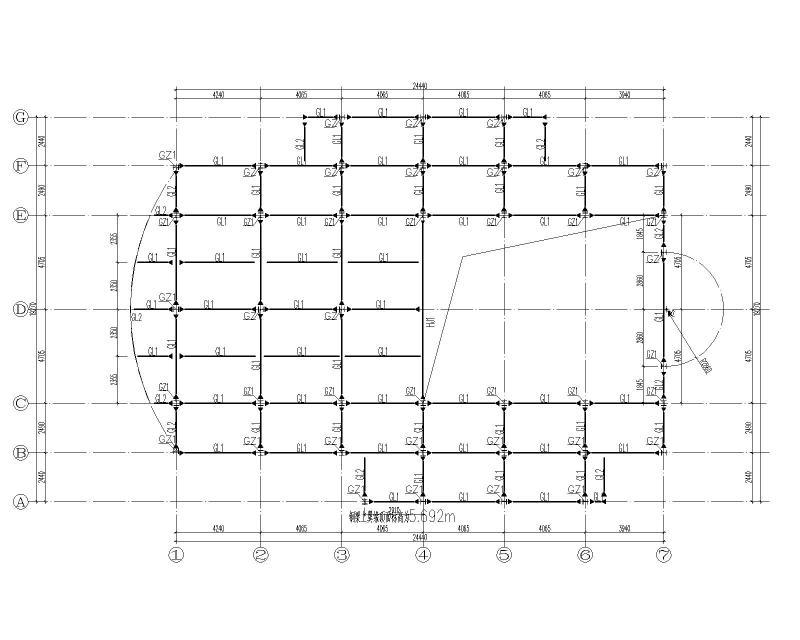

  • 钢结构二层顶板布置图
    钢结构二层顶板布置图

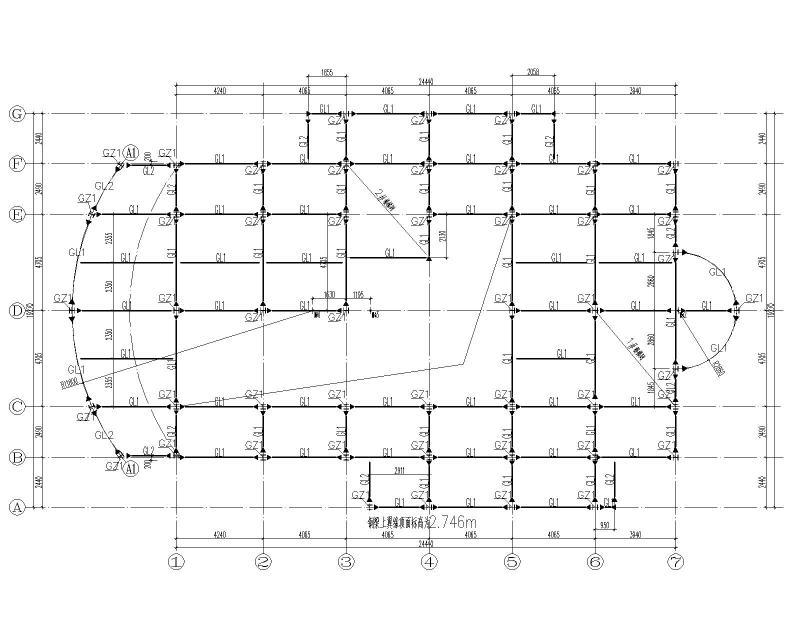

  • 钢结构三层顶板布置图
    钢结构三层顶板布置图

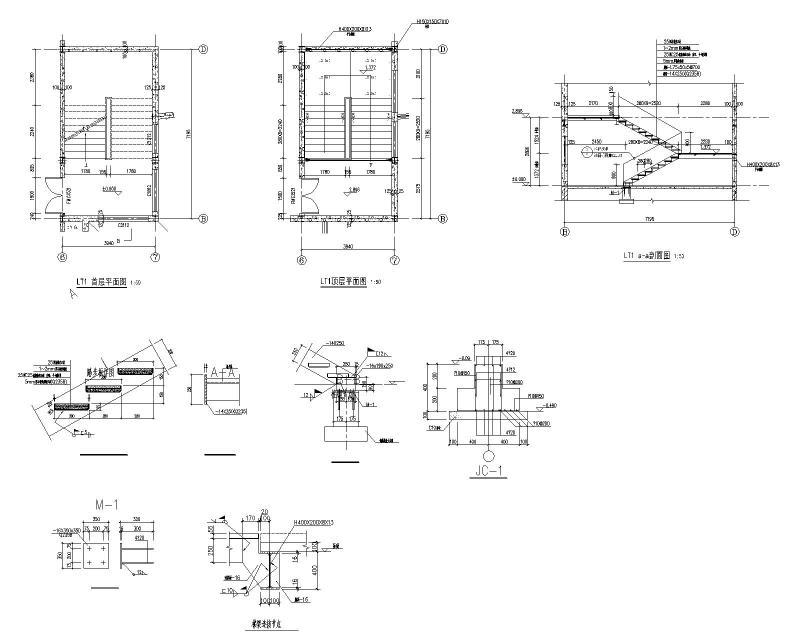

  • 钢楼梯结构图
    钢楼梯结构图

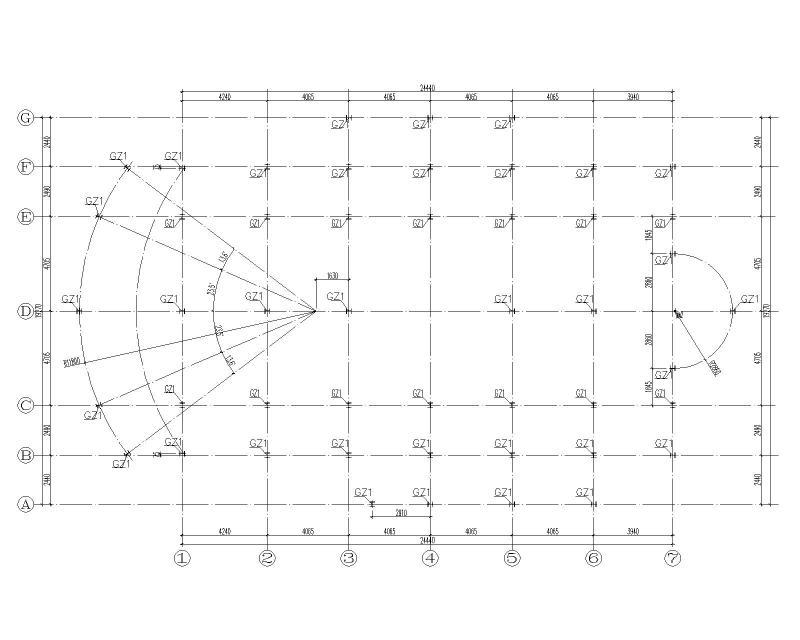

  • 钢柱平面布置图
    钢柱平面布置图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
