综合商业体基坑支护全套方案设计大样图cad平面布置图及剖面图

该资料为 综合商业体基坑支护全套方案图纸
一、项目概要
该项目总净占地面积约4.3万m2,包括2栋超高层办公楼,3栋住宅楼,3栋商业楼,1栋公租房。该项目±0.00暂定32.15m,基坑面积约26300m2/,其中二层地下室面积约11300m2/,三层地下室面积约15000m2/,基坑周长约730m。场地地势高低不平,场地地面标高暂定为26.0~31.0m。基础形式为钻孔灌注桩基础,基坑顶标高依据场平标高以及周边现状地形图确定为30m~26m,基坑底标高依据地下室结构图纸确定15.4m~21.8m,基坑开挖深度计算至底板或者承台垫层低,基坑开挖深度为3.2~14.9m。
3.根据湖北省地方标准《基坑工程技术规程》DB42/T159-2012,结合本项目地质资料及周边环境状况,判定该基坑北侧工程重要性等级为二级,其余为一级。基坑支护设计使用期限为一年。
4.基坑总体支护方案:结合该地区基坑设计的相关经验,本基坑支护方案拟采用方案:三层地下室主要采用φ1000mm~1300mm双排钻孔灌注桩+桩顶放坡,东南角及西侧采用2道钢筋砼内支撑方式支护;二层地下室主要采用放坡,局部采用φ700mm和φ1000mm悬臂桩支护。
5.北侧:外墙距离红线约16m,红线外为规划空地,空地外19~22m为污水处理厂。
东侧:外墙距离红线约11m,红线外11m为在建天风大厦,东北角有一栋已有11层建筑楼,距离红线2~14m。
南侧:外墙距离红线约23m,红线外为某道路。
西侧:红线外为规划空地,西北侧红线外有三栋1~6层建筑。
场地位于地铁安全保护区范围线内,轨道近期影响线外。红线距离控制线约10m。
正式施工前需对管线进行探明并进行保护后再进行开挖。
二、相关图片
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

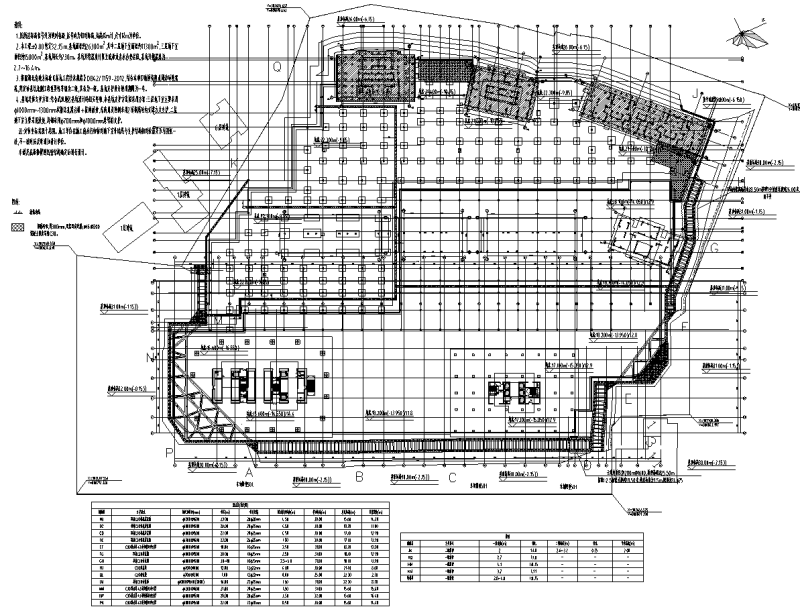

  • 基坑支护平面设计
    基坑支护平面设计

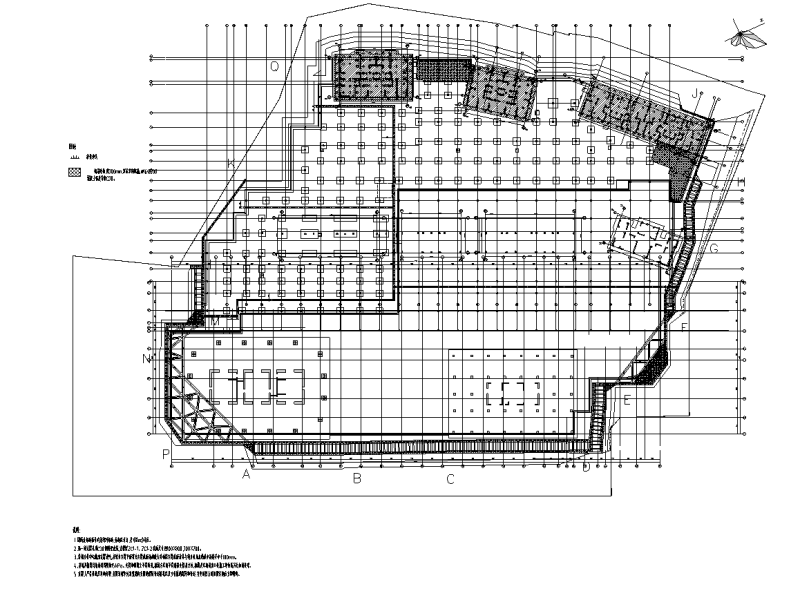

  • 基坑支护第一道内撑
    基坑支护第一道内撑

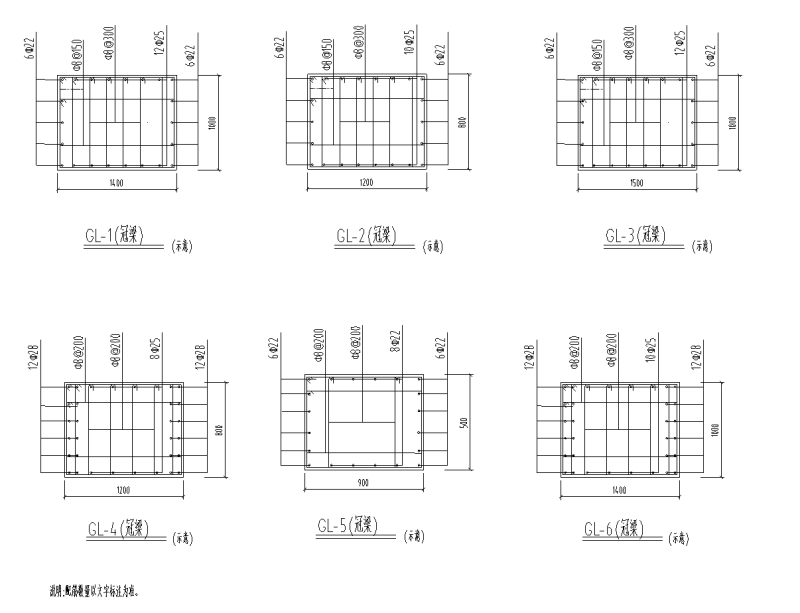

  • 冠梁大样图
    冠梁大样图

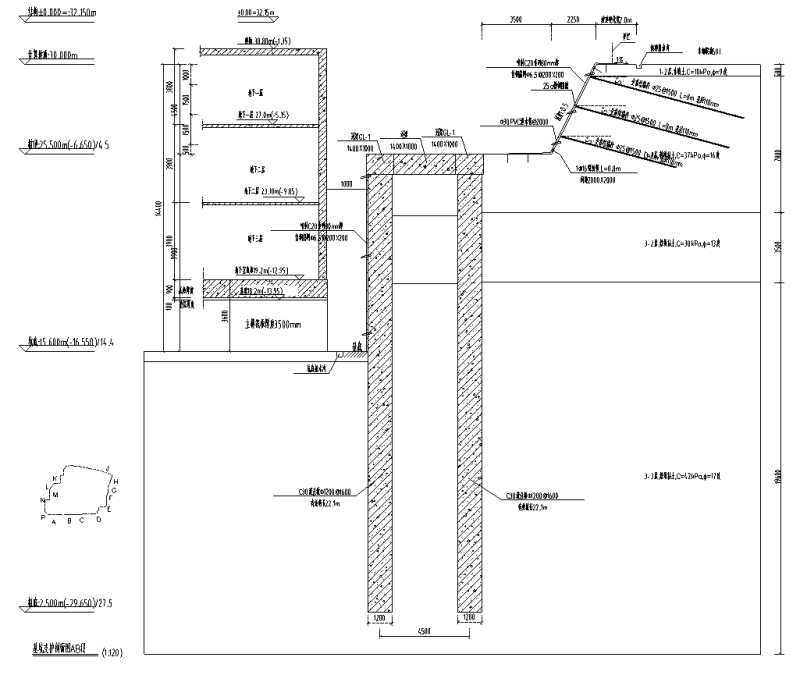

  • 基坑支护剖面图1
    基坑支护剖面图1

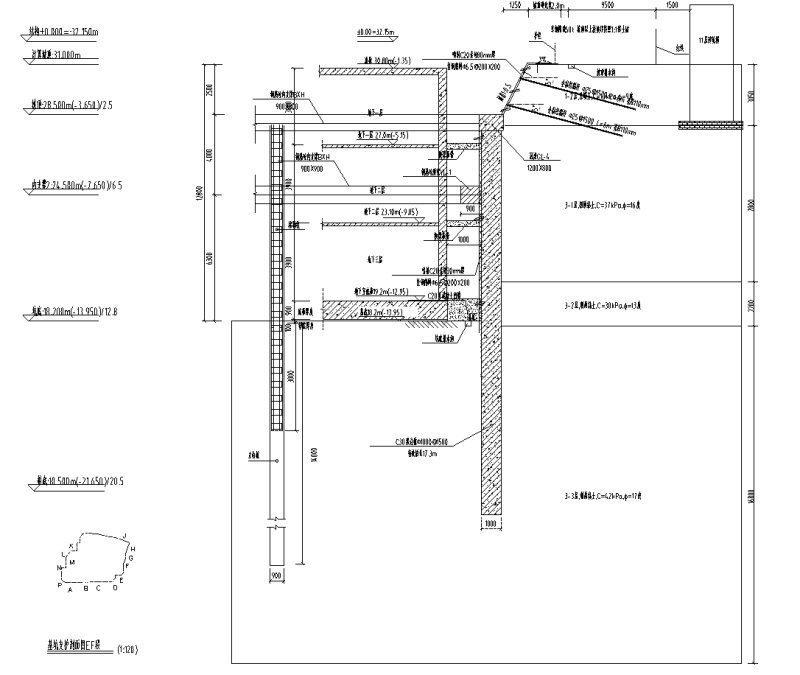

  • 基坑支护剖面图2
    基坑支护剖面图2
  • 基坑周边环境
    基坑周边环境
  • 双排桩连桩配筋图
    双排桩连桩配筋图
  • 支护桩配筋图
    支护桩配筋图
  • 周边环境地质剖面图
    周边环境地质剖面图
  • 钻孔平面布置图
    钻孔平面布置图
以上是部分截图,请下载附件后查看完整高清内容
