医院地下室车库及设备用房暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:140421.35平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:贵州
设计总说明:1、项目概要:该项目为 贵州省医院地下室车库及设备用房 暖通施工图 ,工程占地面积为55113.57平方米,总建筑面积约140421.35平方米,其中,计容建筑面积为96180.68平米,不计容面积为44240.67平米(地下车库:37381平米)本项目包括疾控中心、住院楼、门急诊医技楼、妇幼保健院、行政保障院内生活楼以及地下车库及设备用房。
设计内容:
1、该项目各功能房间冬 .夏季舒适性中央空调设计;
2、 该项目的通风系统设计 ;
3、该项目的防排烟系统设计;
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

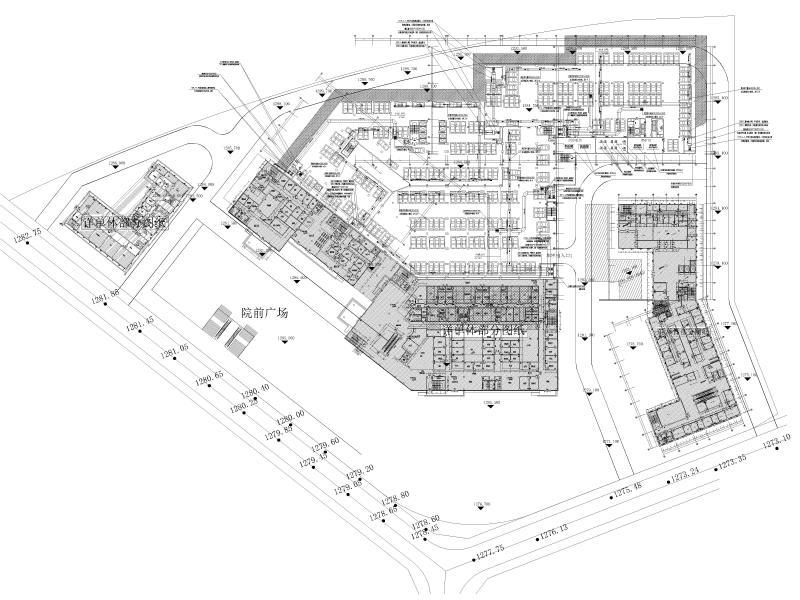

  • 负一层车库暖通平面图
    负一层车库暖通平面图

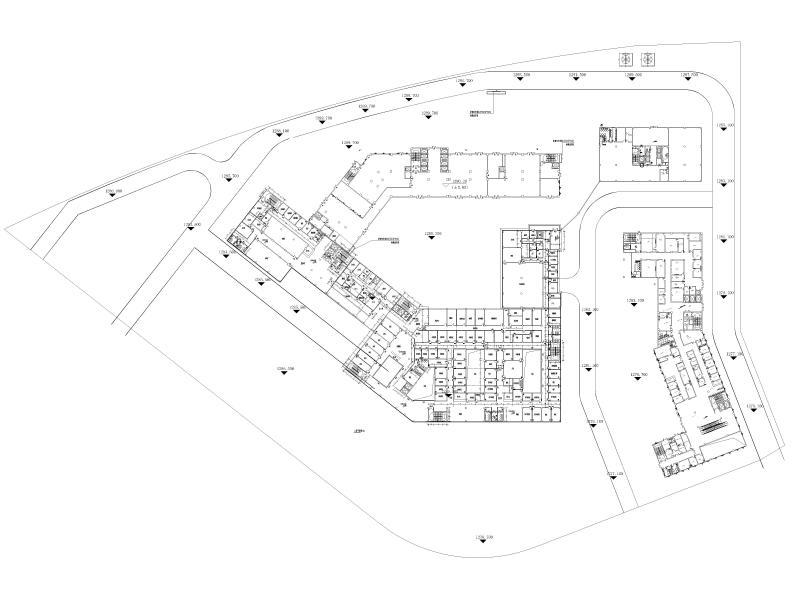

  • 一层车库暖通平面图
    一层车库暖通平面图

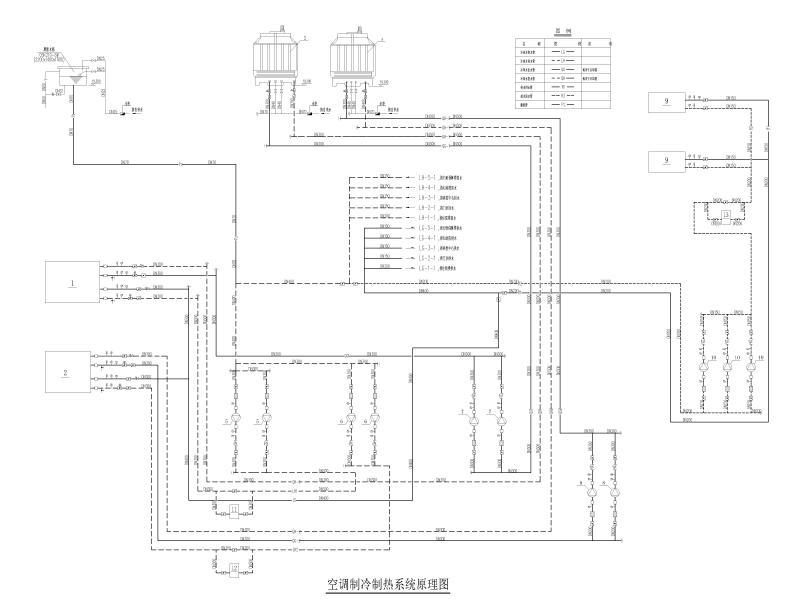

  • 空调制冷制热系统原理图
    空调制冷制热系统原理图
以上是部分截图,请下载附件后查看完整高清内容
