一份住宅楼地下室项目强电CAD施工图纸(车库)

[复制链接]

0

主题

0

帖子

1049

积分

超级版主

Rank: 8Rank: 8

积分
1049
发表于 2020-2-27 12:39:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代,
  • 地下室用途:车库
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:云南
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,继电保护,其它
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计总说明
  • 2、工程用电负荷及供电回路一览表 发电机配电柜系统图
  • 3、地下室消防系统图 地下室漏电火灾报警系统图
  • 4、地下室防火分区供电系统示意图 材料明细表
  • 5、地下室 配电箱系统 图(1~9)
  • 6、小区水泵房配电柜系统图
  • 7、风机控制箱系统图
  • 8、地下室(平时)动力平面图
  • 9、地下室(平时) 照明平面图
  • 10、地下室(平时)消防平面图
  • 11、基础主筋接地平面图

附件详情

该项目位于云南,地下室层为车库及设备用房,属于Ⅰ类汽车库。
设计范围包括:配电系统;照明、应急照明疏散系统;防雷接地系统等。
该附件,总共19张。

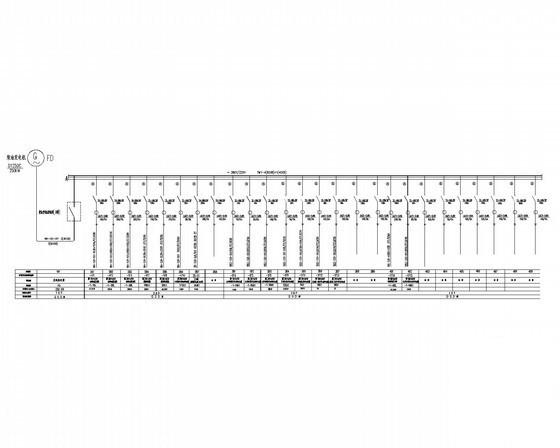

配电系统图

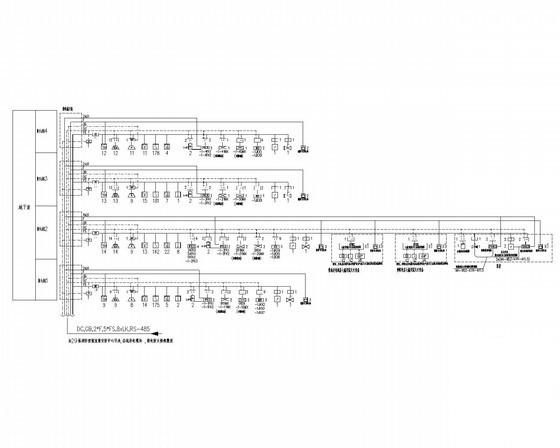

消防系统图

地下室漏电火灾报警系统图

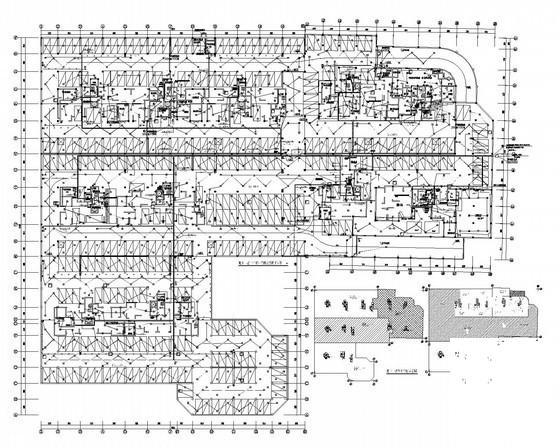

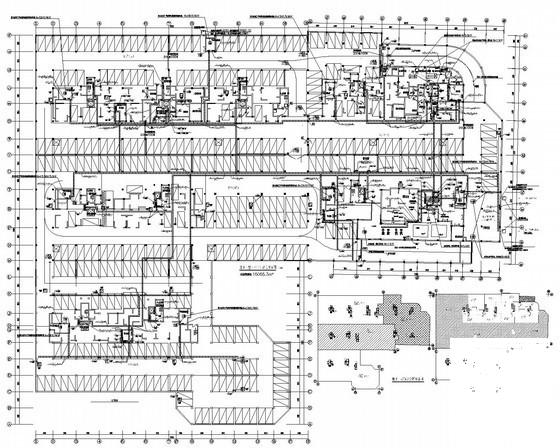

消防平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 12:39:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edec0dswf2sf0cdccd2.rar

2.46 MB

下载  售价: 100 积分    赚积分
