餐饮连锁店装修电气施工图纸cad消防报警平面图

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 接地方式:TN-C-S
  • 强电设计:供配电系统,电气照明,建筑物防雷
  • 弱电设计:火灾自动报警系统
设计总说明:1、项目概要:该项目为 餐饮连锁店装修 电气施工图
2、该项目设计包括装修范围的以下电气系统:
1、装修范围内照明及插座配电系统;该项目未涉及处施工均按原土建电气设计不变。各楼层配电箱的供电电源具体详见原 电气施工图 。电源电压为~380V/220V。
2、供电电源:该项目电源引自低压配电房。具体线路走向按土建电气设计不变。
3、消防专用设备:配电方式均为双回路供电末端自动切换投入。
4、消防用电与非消防用电共用同一桥架时,中间用耐火的防火隔板分隔。所有桥架表面喷防火漆二道,并作防腐、防潮处理。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 空调动力平面图
    空调动力平面图
  • 消防报警平面图
    消防报警平面图

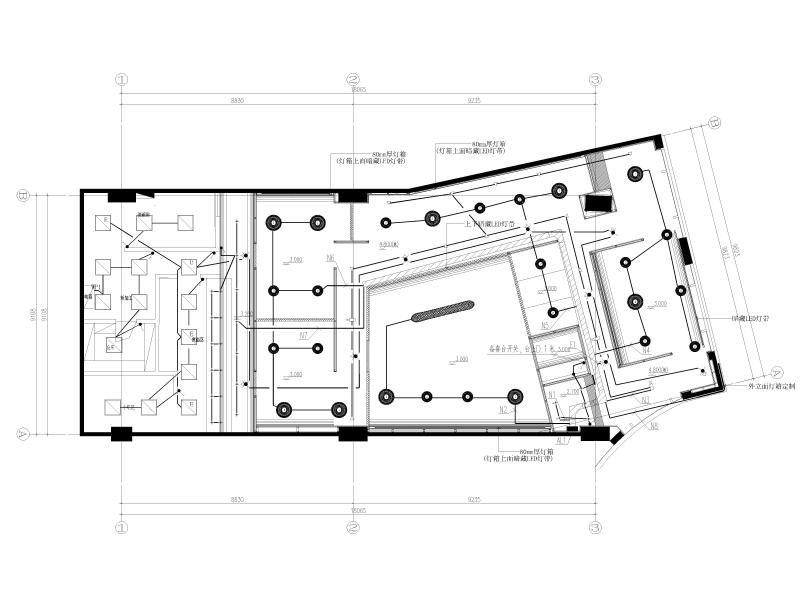

  • 照明平面图
    照明平面图
以上是部分截图,请下载附件后查看完整高清内容
