单层砖柱厂房改餐饮混凝土加固结施CAD施工图纸2016

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:7张
  • 设计年代:近代
该资料为 单层砖柱厂房改餐饮混凝土加固结施图 ,出图时间是3月。
建筑概述:原使用功能为校办厂车间。结构类型均为单层砖柱厂房,其中屋面混凝土构件均为预制构件。屋盖形式为装配式预制板。基础形式为条形基础,基础埋深1.50米,地基承载力为120KPa。
附件内含:结构工程说明、基础加固平面图、竖向构件加固平面图、新增圈梁平面图、原有屋顶平面图、钢筋混凝土套加固砖柱详图、原有墙体开洞做法、原有洞口封堵做法、新增构造柱详图、新增墙体做法等,cad格式,共计图纸7张。

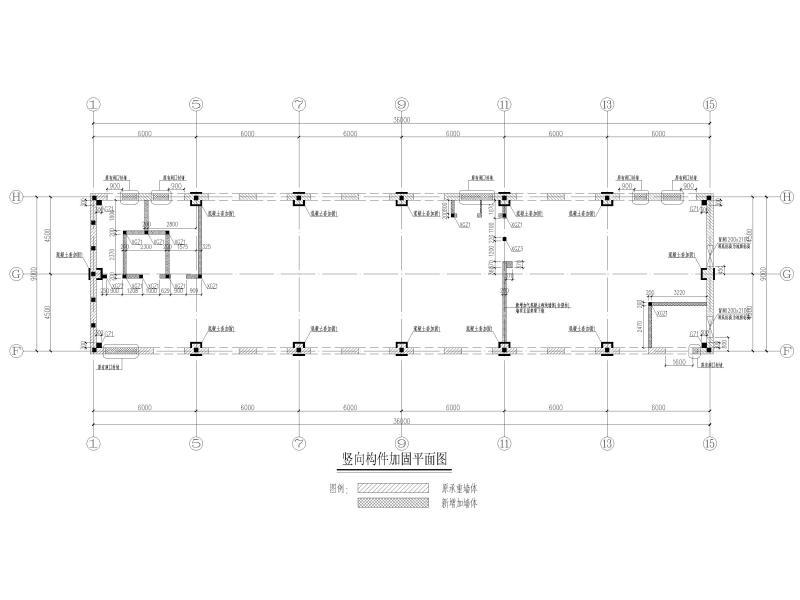

竖向构件加固平面图

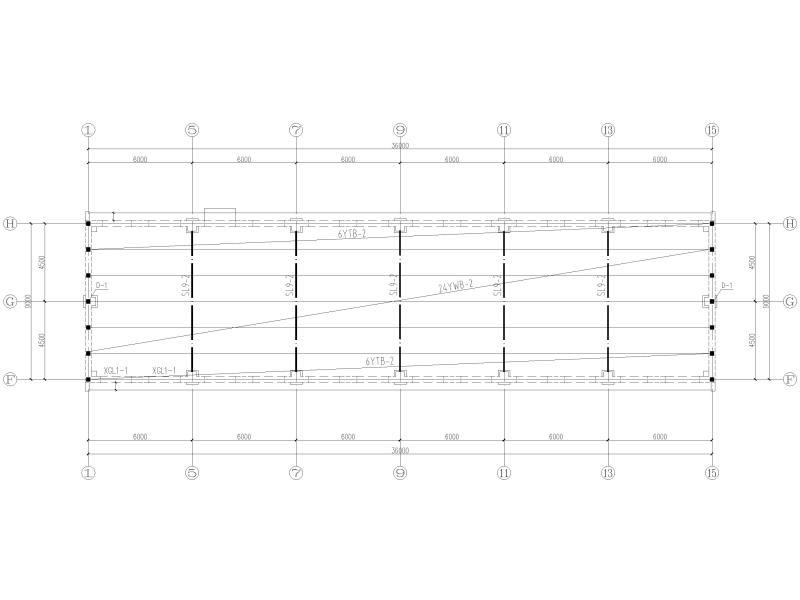

原有屋顶平面图

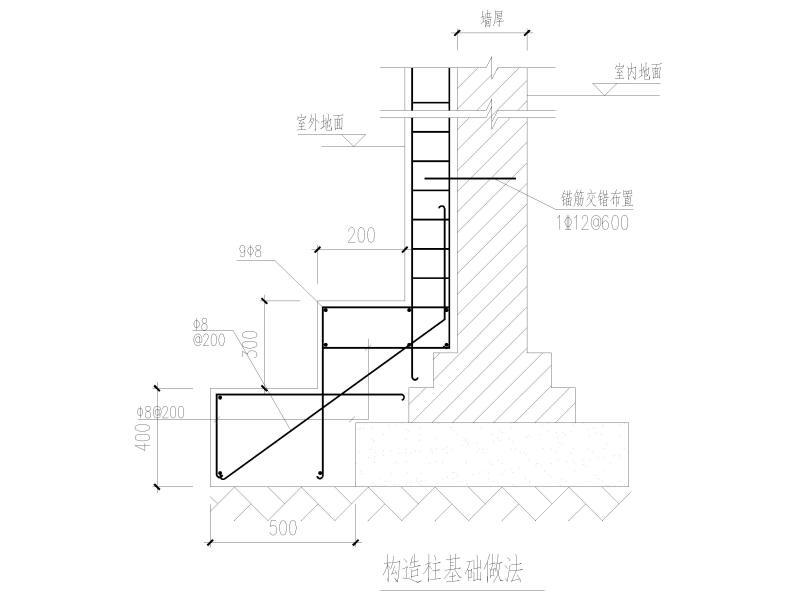

构造柱基础做法

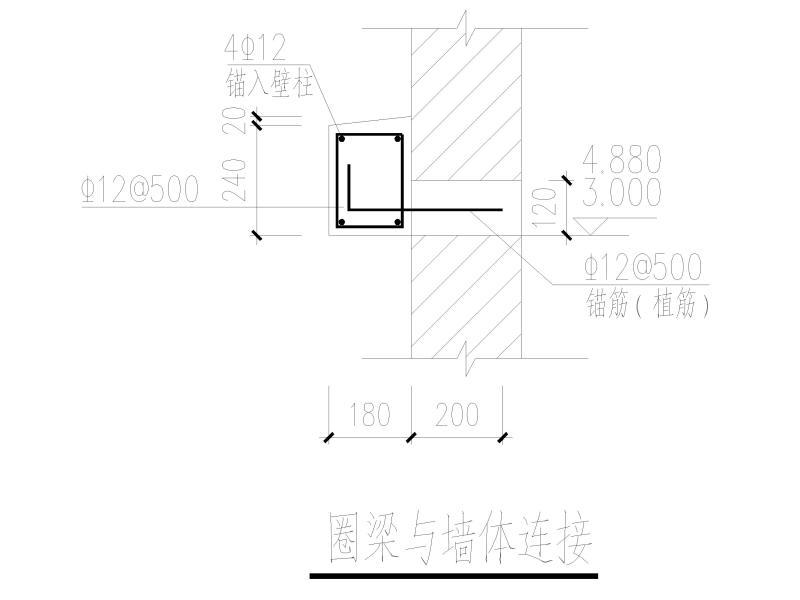

圈梁与墙体连接

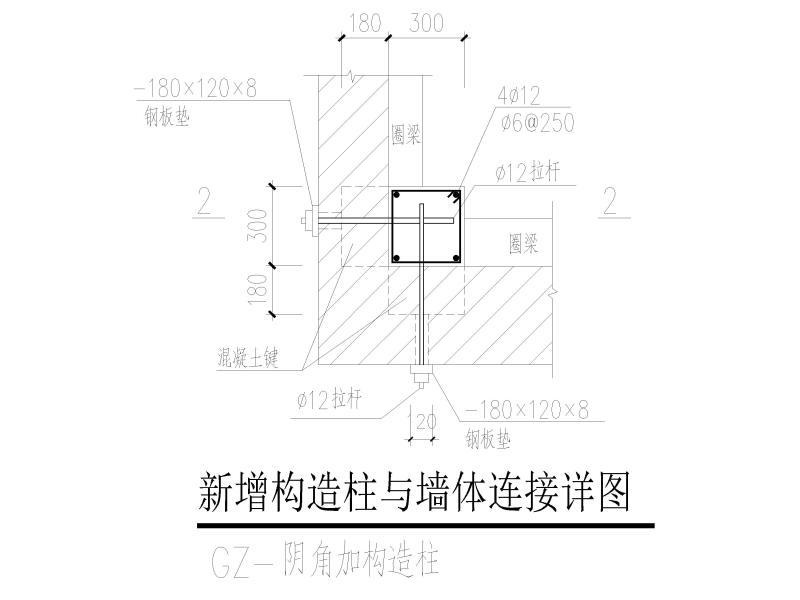

新增构造柱与墙体连接详图
钢筋混凝土套加固壁柱

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 混凝土厂房施工图 - 1
    混凝土厂房施工图 - 1
  • 混凝土厂房施工图 - 2
    混凝土厂房施工图 - 2
  • 混凝土厂房施工图 - 3
    混凝土厂房施工图 - 3
  • 混凝土厂房施工图 - 4
    混凝土厂房施工图 - 4
  • 混凝土厂房施工图 - 5
    混凝土厂房施工图 - 5
  • 混凝土厂房施工图 - 6
    混凝土厂房施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
