实验学校道路建设工程大样图cad

xx实验学校配套道路工程规划为城市支路，规划红线宽度12m，道路长度360.254m。

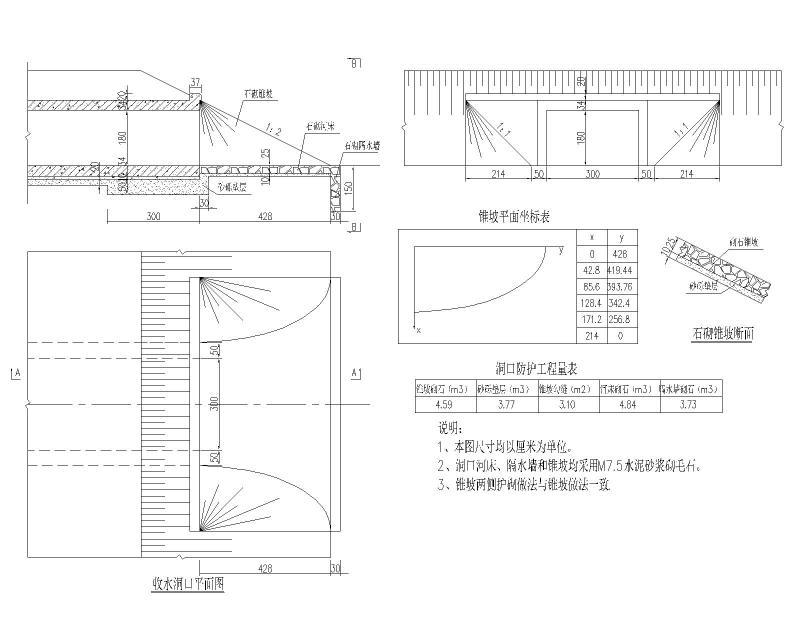

项目设计内容包含道路工程、照明工程、给水工程、雨水工程和污水工程。

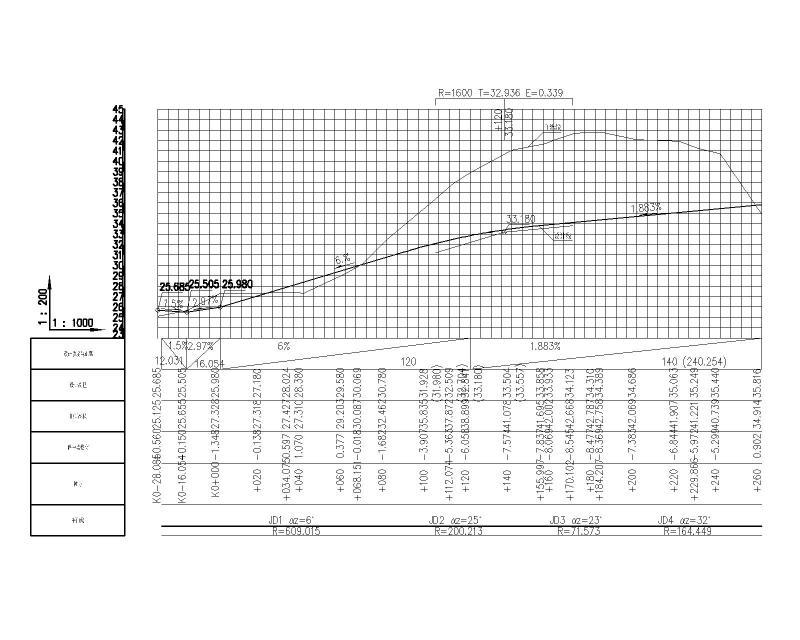

全线设4个折点，平曲线转弯半径分别为200.21m、71.57m、164.45m和48.74m。道路起点与规划xx路连接线平面相交，平交路口路缘石转弯半径为15m。

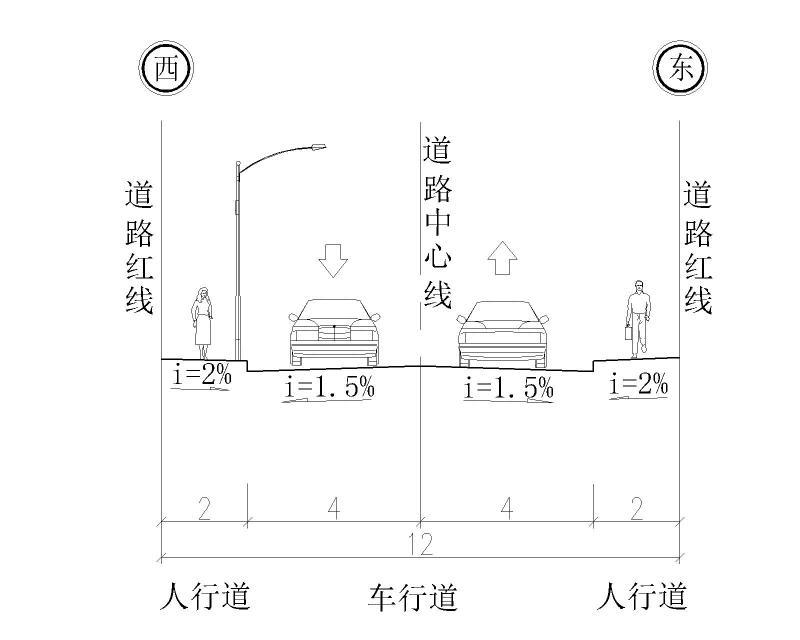

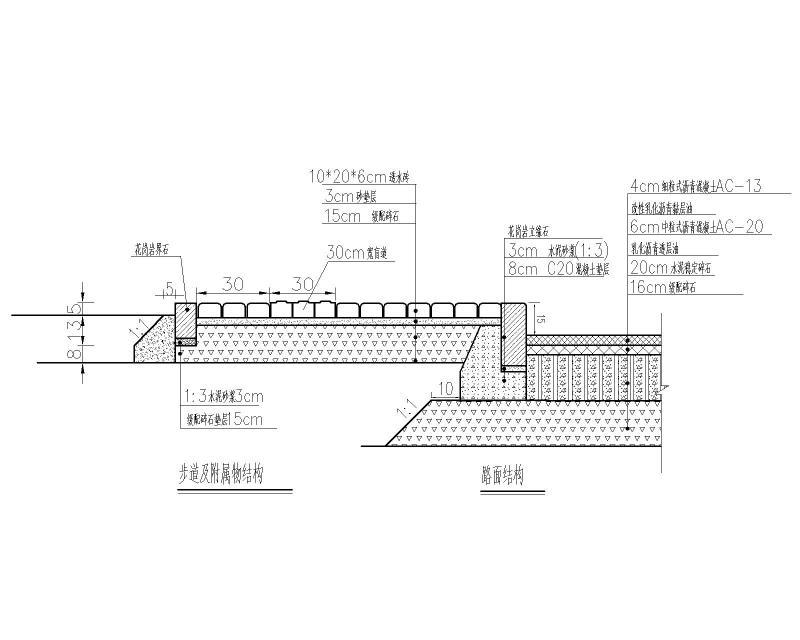

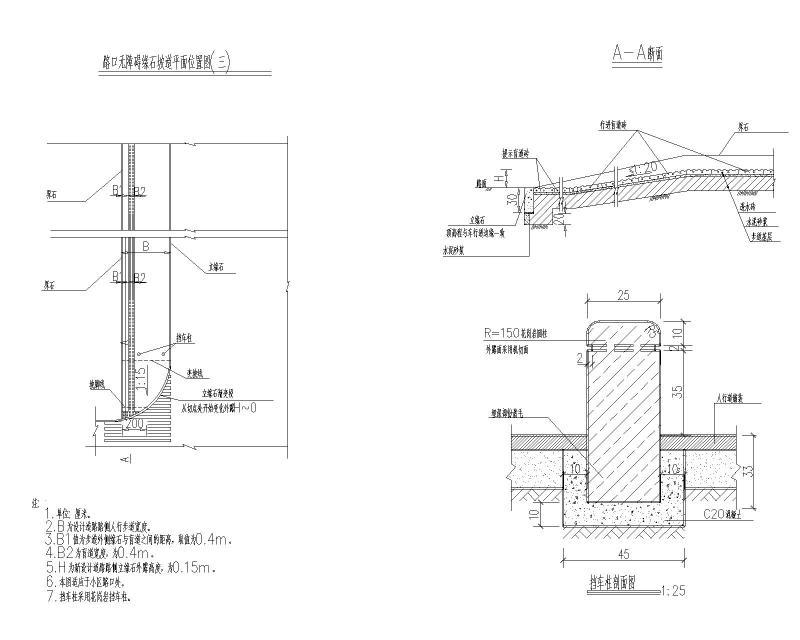

道路横断面为一幅路形式，其中路面宽8m，两侧人行道各宽2米。路面横坡为1.5%，坡向路面两侧，人行步道横坡为2%，坡向路面。

设计等级：城市支路；

红线宽度：12m；

设计速度：30Km/h；

路面类型：沥青混凝土路面；

标准轴载：双轮组单轴载100KN；

路面结构设计年限：10年。
