农村基础设施建设道路工程设计大样图cad平面布置图

附件详情

  • 交通工程 设计说明
  • 交通设施数量汇总表
  • 标准断面标线 平面布置图
  • 交安平面布置图
  • 道路标线大样图
  • 交通标志设计图

附件详情

道路南北走向,全长2898.431m,设计路幅宽度30m,路面为水泥混凝土路面。 设计标准为城市次干道,设计时速40km/h,横断面形式为横断面形式为:30m=5m人行道+10.0 m机动车道+10.0 m机动车道+5m人行道。 【设计原则】 1. 根据行车速度、道路线形、交通流量、流向和交通组成、道路沿线的状况等,适当确定交通标志和标线等交通设施的设置位置;以道路工程设计为依据,统盘考虑,整体布局,做到连贯性、一致性,满足近期道路交通管理的需求,确保行驶的安全、快捷、畅通。 2. 道路交通标志和标线是交通管理设施,路上的标志具有法律效力,应按交通管理法规及有关标准,正确、合理地设置。道路交通设施设置不得侵占建筑限界,保证侧向余宽;不应侵占人行道有效宽度和净空高度。
3. 道路标线中车行道分界线的尺寸、导向箭头的尺寸和路面文字标记的高度应根据路段的计算行车速度确定。
4. 当需要在同一地方设置两种以上标志时,可以安装在一根标志立柱上,但同一方向的标志最多不应超过四种。
……
共计23页(20)

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

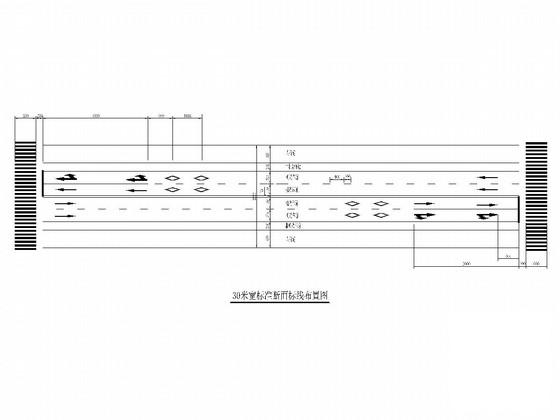

  • 农村基础设施大样图 - 1
    农村基础设施大样图 - 1
以上是部分截图,请下载附件后查看完整高清内容
