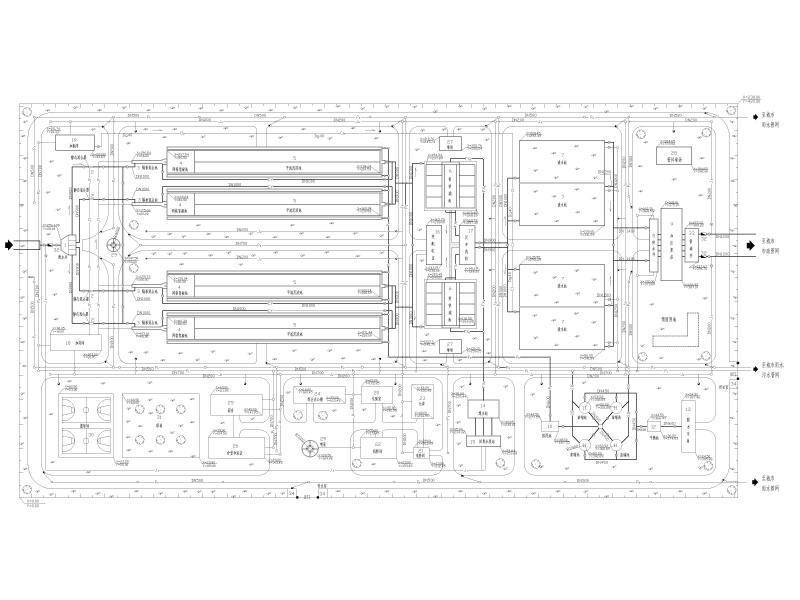

20万吨给水厂工艺设计全套施工图及平面布置图

  • 功能:泵站水厂
  • 设计内容:给水系统
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:20张以上
  • 管道方式:明渠
项目概要:该项目为 20万吨给水厂工艺设计全套图纸(附70页设计说明) 水厂一期工程日处理能力为20万立方米水厂总占地面积为96600平方米图中坐标为相对坐标,单位为米主干道宽度为8米,次干道宽度为6米,转弯半径为6米。
工程设计内容包括:净水厂工艺流程,生产自用水回收工艺,总体布置,建筑物、构筑物设计。
参照给水工程规划、设计规范要求,各取水构筑物、取水泵联络管道、输水管道按最高日平均时设计,水厂处理构筑物按最高日平均时设计,二级泵房按最高日最高时用水量设计,并能够适应用水量变化。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

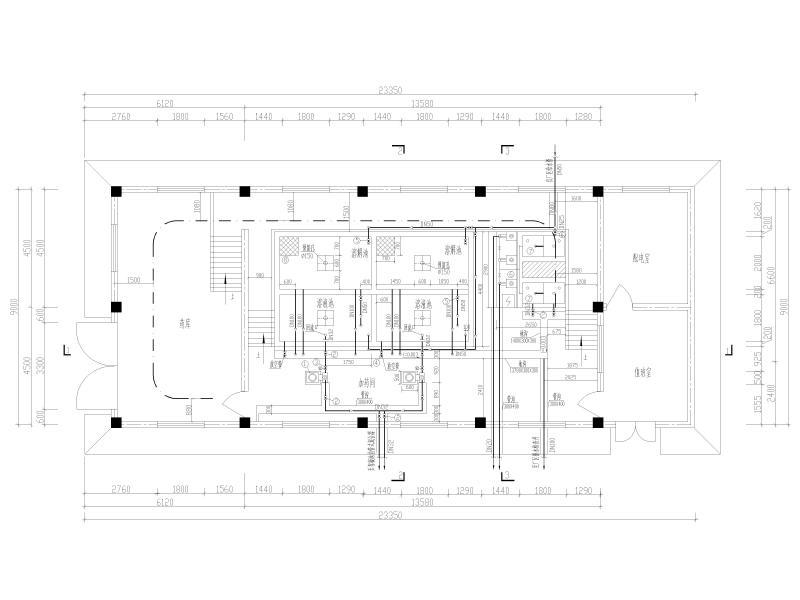

  • 加药间平面布置图
    加药间平面布置图

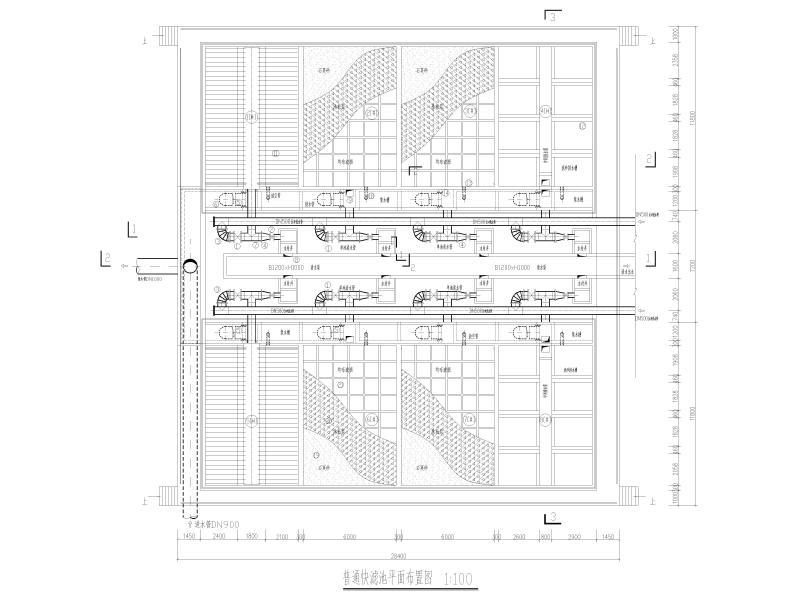

  • 普通快滤池平面布置图
    普通快滤池平面布置图

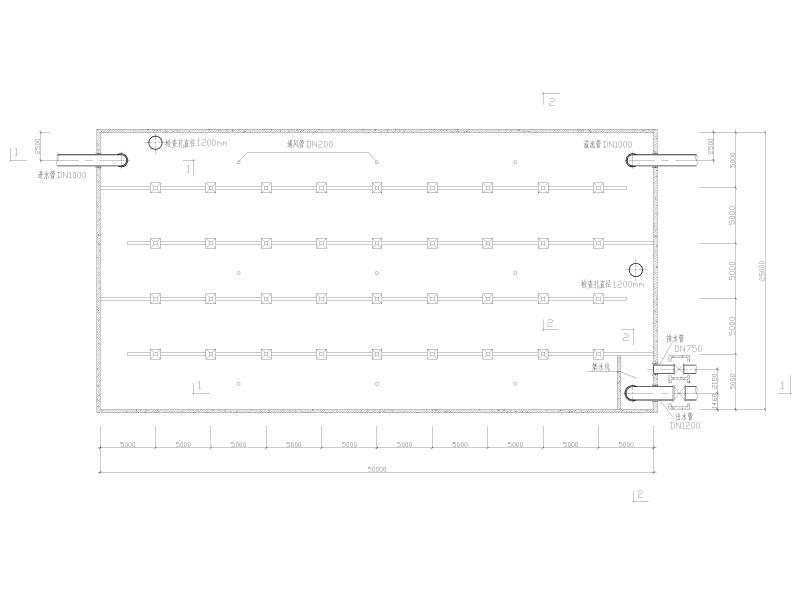

  • 清水池平面图
    清水池平面图

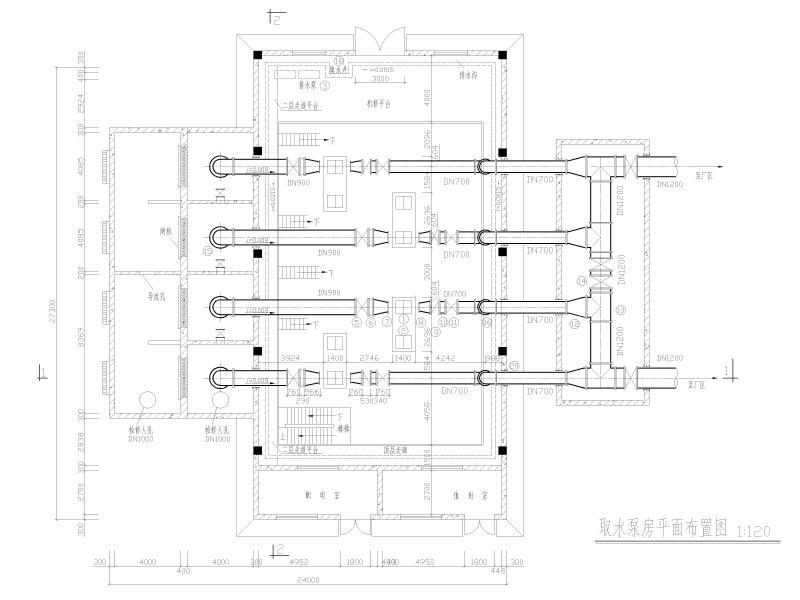

  • 取水泵房平面布置图
    取水泵房平面布置图
以上是部分截图,请下载附件后查看完整高清内容
