5万吨净水厂给排水工艺全套CAD施工图纸

附件详情

该项目位于湖南，水厂建成后，与老厂联合向管网供水，形成统一供水的局面。根据城市管网供水的需要，计算得新水厂近期供水规模为5万m3/d，远期为10万m3/d。为保证出水水质，所以新水厂处理工艺采用常规处理加深度处理（臭氧－生物活性炭），增加深度处理后，能使出厂水水质明显提高。工程建设总投资为9373.65万元。该资料的主要内容包括：取水构筑物设计；净水厂设计；输配水管网设计；工程概预算四部分。

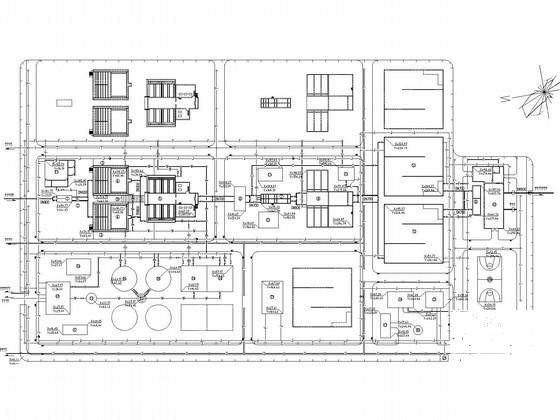

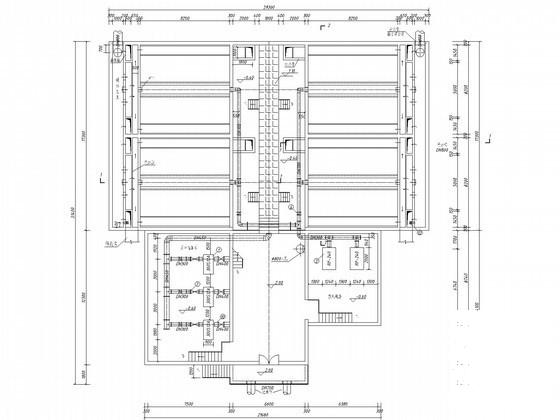

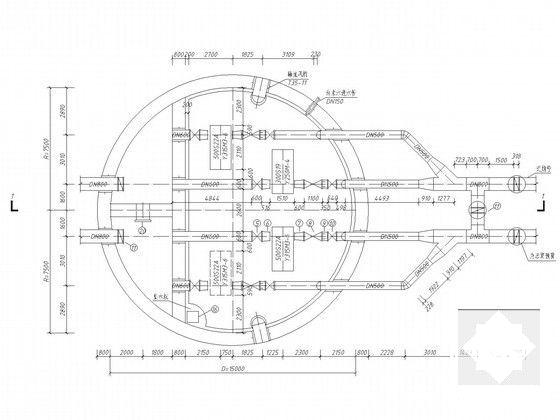

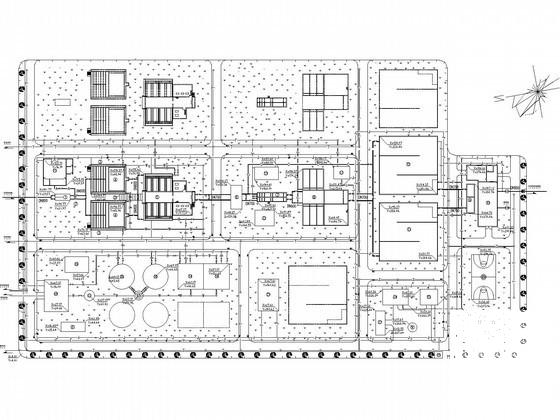

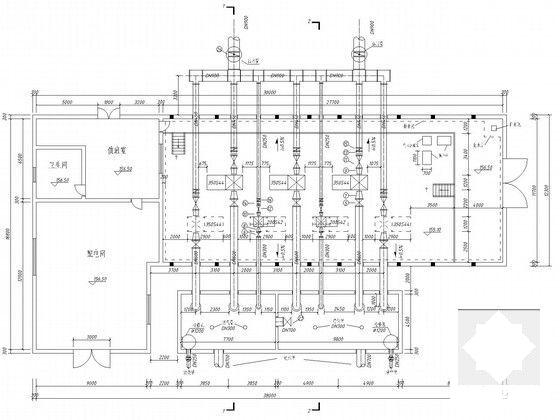

设计范围：（1）城市给水工程规划。（2）输水干管、管网系统的布置、管径选择及管网平差。（3）给水处理厂内各项构筑物的形式选择、内容布置及尺寸计算。（4）取水构筑物的形式选择、设备布置及尺寸计算。（5）加压泵站、水量调节设备、加药设备的工艺设计和建筑设计结构形式的选择。（6）城市给水工程 投资估算 和单位制水成本计算。完成上述内容后，需绘下图：（1）给水系统总体规划图；（2）取水头部，集水井、取水泵房，切换井工艺布置图；（3）处理厂总平面图和高程布置图；（4）混凝沉淀池工艺布置图；（5）滤池工艺布置图；（6）清水池工艺布置图；（7）二级泵站工艺布置图等。
，共13张图，附170页计算说明书。
