41m中承式悬链线无铰拱桥标准CAD图纸（28张）.dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1）桥面宽度：0.5m（防撞栏杆） 7.0m 0.5m（防撞栏杆）。 　　 2）桥　　长：55.68米。 　　 3）设计荷载：汽-20级，挂-100。 　　 4）桥面纵坡：跨中为转坡点，双向-0.5%。 　　 5）桥面横坡：双向2.0%。 　　...... 　　设计要点： 　　 本桥为中承式等截面悬链线无铰拱桥，净跨径Lo=41m，净矢跨比1/4.5，拱肋高1.2m，宽0.8m，拱轴系数m=1.167。拱肋合拢温度为15℃，施工时请在1/4跨附近设置施工缝，其长度为50cm~100cm，两端面须垂直于拱肋轴线，且凿毛。 　　 桥台采用重力式桥台，扩大基础，桥台地基允许承载力不小于0.3MPa。台背回填土必须按照规定分层夯实，压实度不小于90%。 　　 适用范围：农汽天桥，分离式立交天桥 　　...... ，共28张CAD设计图。

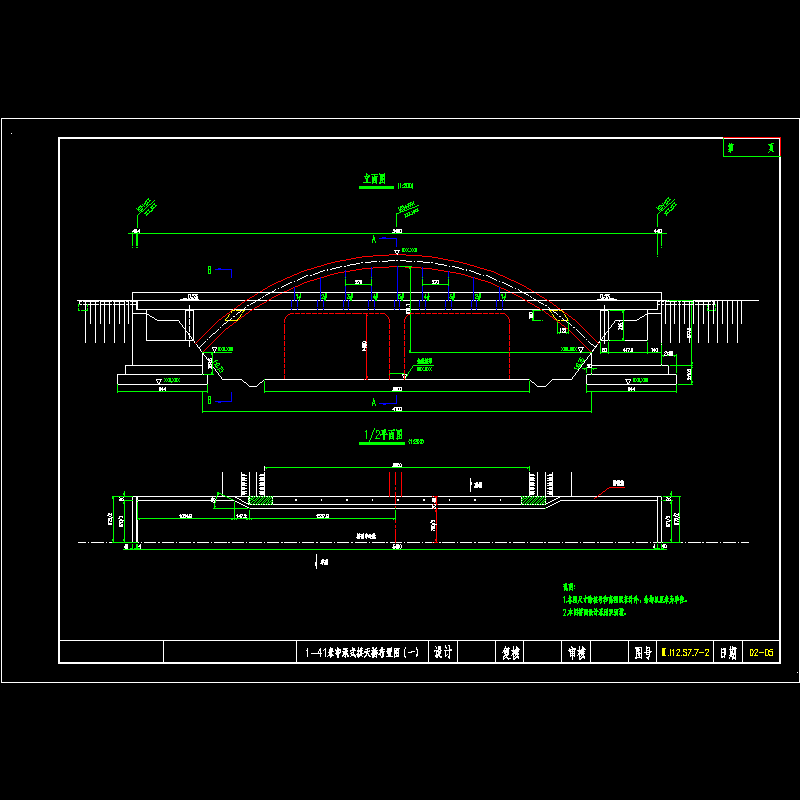

03中承式拱桥型布置图（一）b=9.7m).dwg

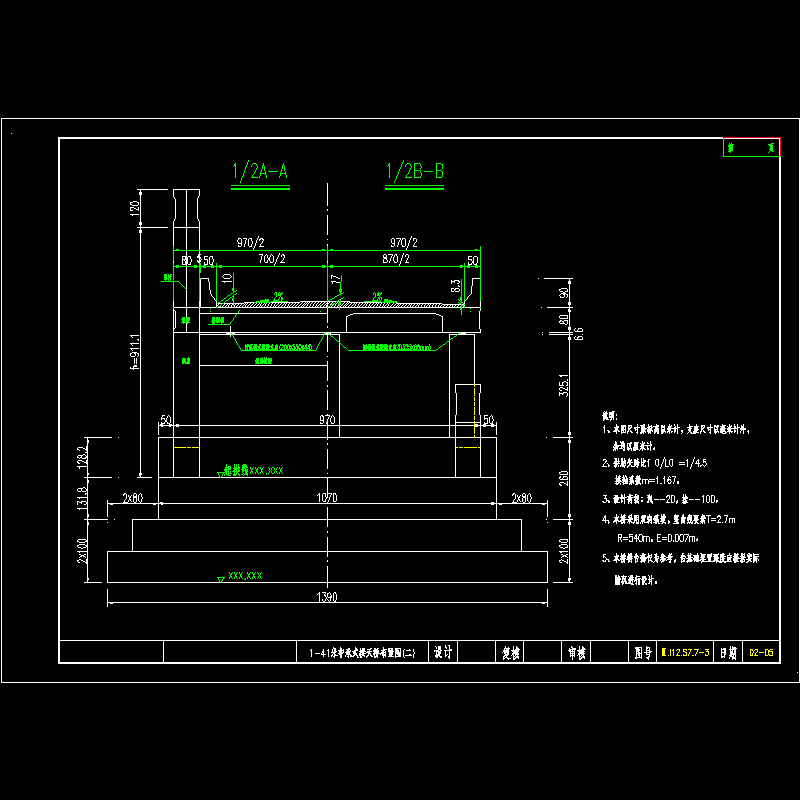

04中承式拱桥型布置图（二）b=9.7m).dwg

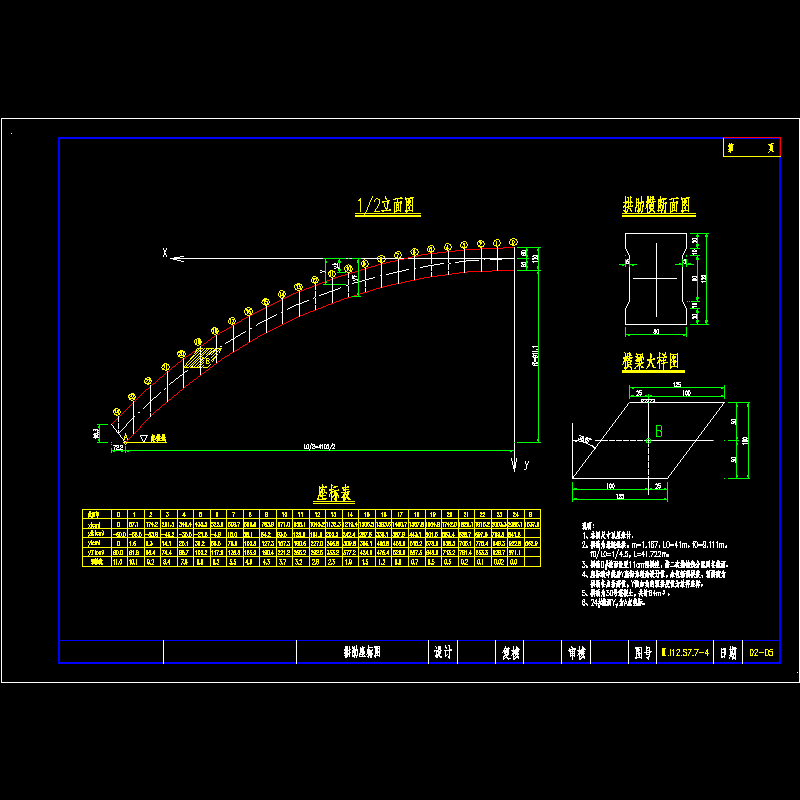

05拱肋座标图.dwg

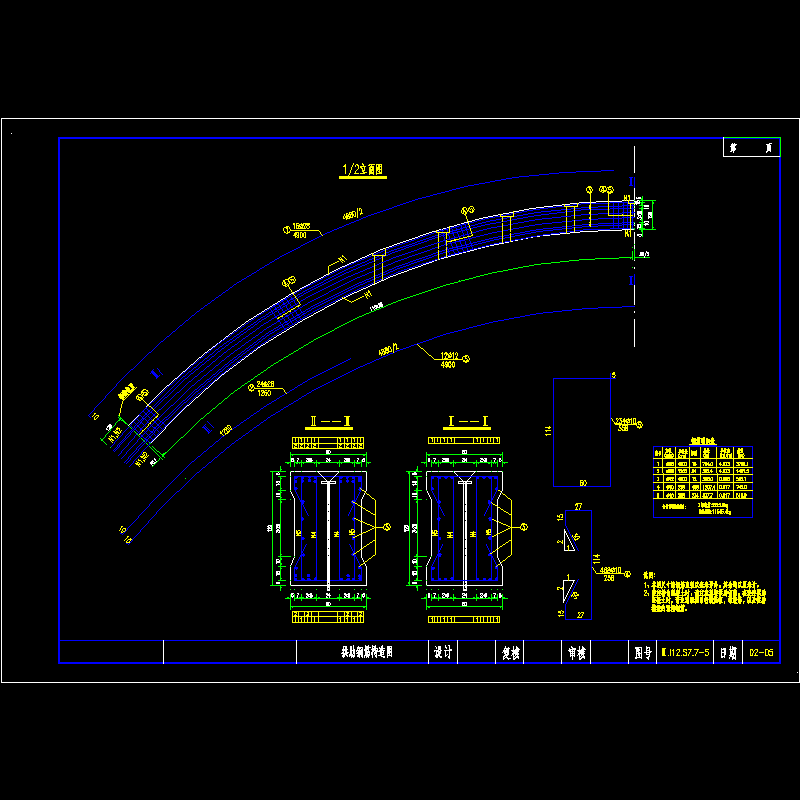

06拱肋钢筋构造图.dwg

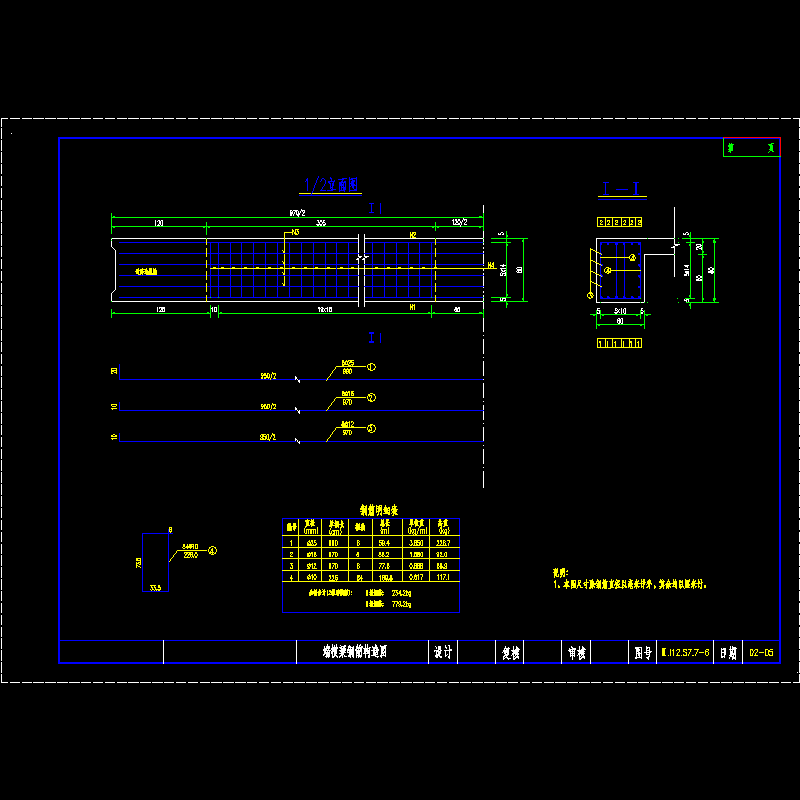

07端横梁钢筋构造图.dwg

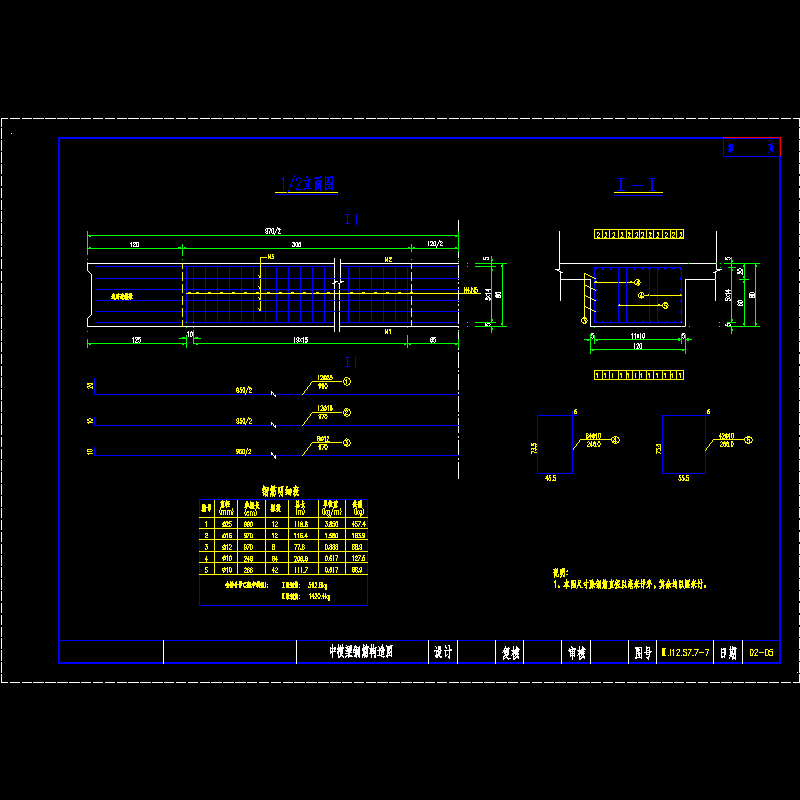

08中横梁钢筋构造图.dwg

09横梁钢筋构造图.dwg

10拱肋横梁钢筋构造图.dwg

11边跨中纵梁钢筋构造图.dwg

12边跨边纵梁钢筋构造图.dwg

13纵梁钢筋构造图.dwg

14吊杆构造图.dwg

15锚下钢筋构造图.dwg

16行车道系一般构造图（一）.dwg

17行车道系一般构造图（二）.dwg

18行车道系钢筋构造图（一）.dwg

19行车道系钢筋构造图（二）.dwg

20桥台构造图.dwg

20桥台构造图g.dwg

21拱座及台帽构造图.dwg

22桥台立柱钢筋图.dwg

23桥面铺装钢筋构造图.dwg

24桥台支座及预埋件布置图.dwg

25立柱支座及预埋件布置图.dwg

26拱肋横梁支座及预埋件布置图.dwg

27tst伸缩缝构造图.dwg

28桥台搭板及枕梁钢筋构造图.dwg
