路交通桥CAD施工图纸(公路钢筋混凝土及预应力混凝土桥涵设计规范).dwg

tamama22ss · 发表于 2020-9-27 18:59:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

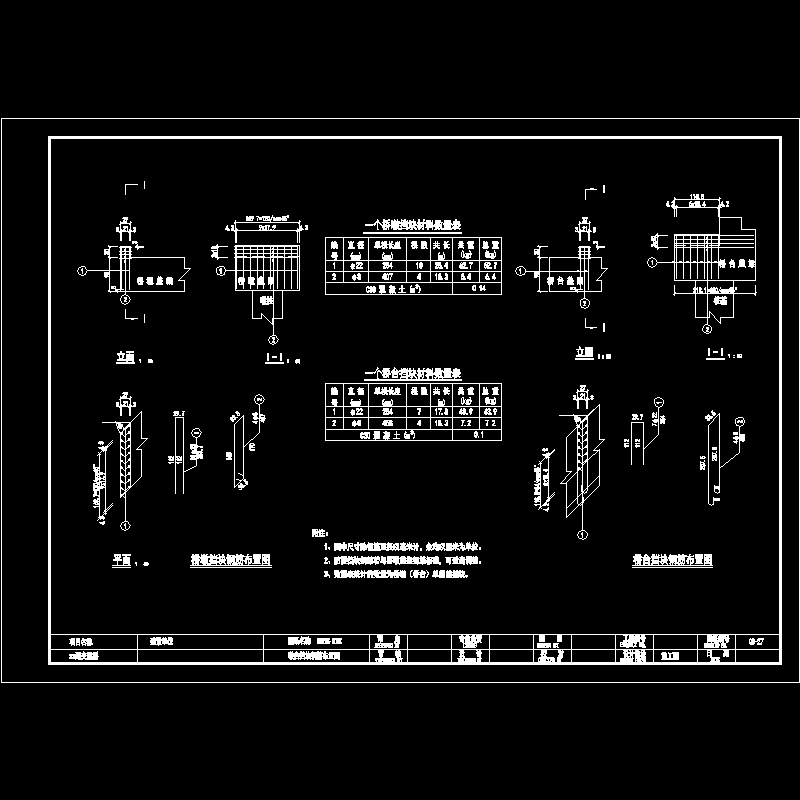

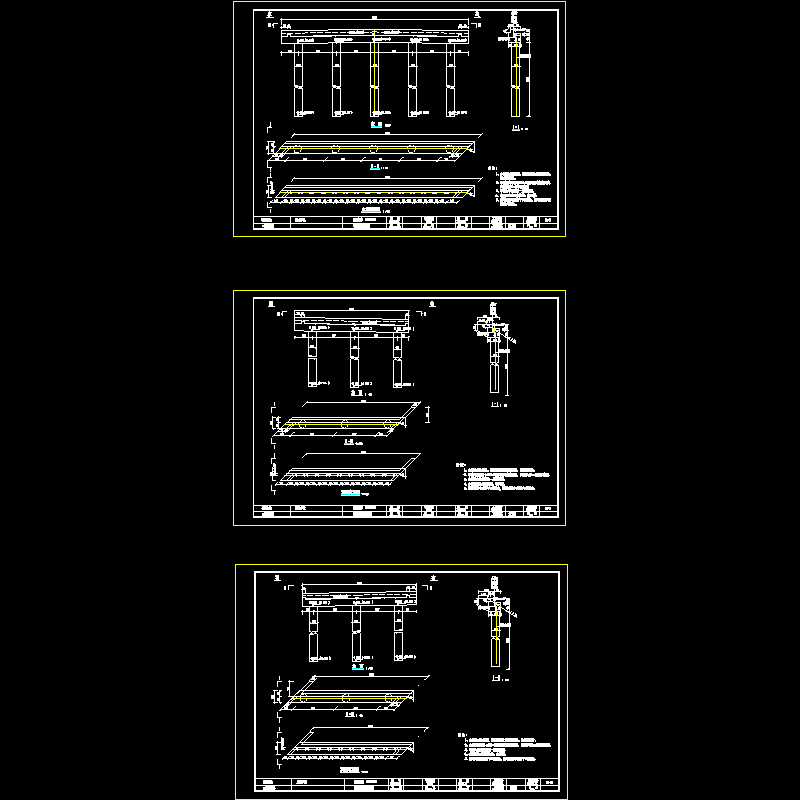

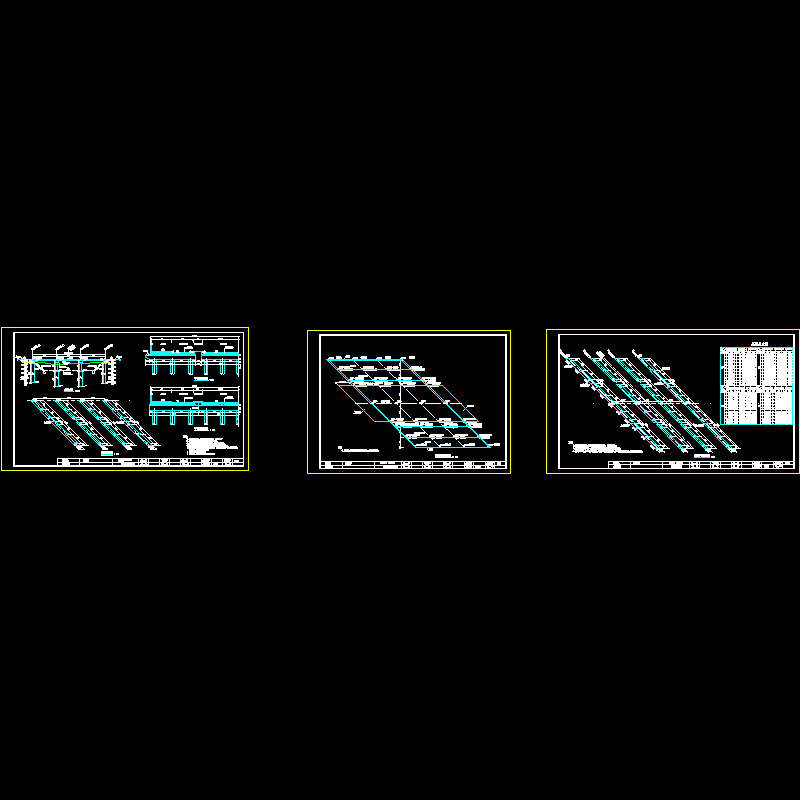

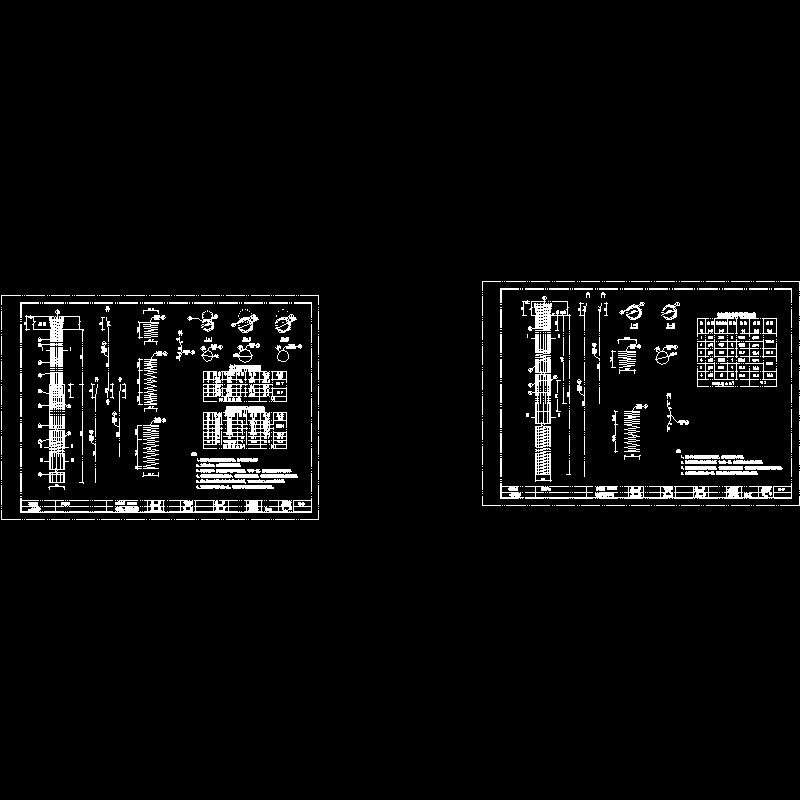

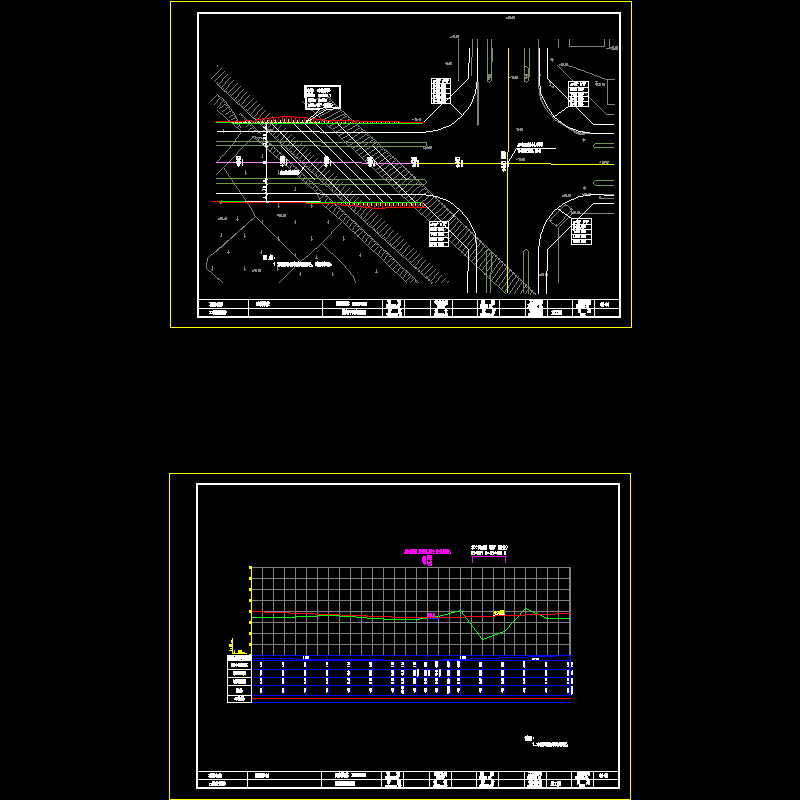

附件详情一）项目概要　　拟建滁州XX路XX渠位于滁州市XX。孔跨布置为3孔10米简支梁桥，斜交角度为逆交45。（道路法线与墩台轴线方向），墩台采用桩柱式轻型墩台。桥宽36.6米，横向按三幅桥设计。　　（二）桥梁设计规范　　 1、《公路桥涵设计通用规范》 JTG D60-2004 　　 2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004 　　3、《公路圬工桥涵设计规范》 JTG D61-2005 　　4、《公路桥涵地??牖?∩杓乒娣丁M 5B720TTG D63-2007 　　5、《城市桥梁设计准则》 CTJ 11-93 　　6、《公路工程抗震设计规范》 JTJ004-93 　　7、《工程建设标准强制性条文》（城市建设部分）等　　（三）桥梁设计标准　　　　人群荷载：根据《城市桥梁设计荷载标准》（CJJ 77-98）中的有关规定取值。　　抗震标准：抗震设防烈度为6度，设计基本地震加速度值为0.05g。　　设计洪水频率：按20年一遇标准设计。　　（四）桥梁设计《XX路XX桥基工程岩土工程勘察报告（详勘阶段）》　　（六）孔跨布置情况　　结合当地地基的特点，上部结构采用3孔10米简支梁桥面连续体系，并且有利于保证桥梁的施工速度。斜交角度为逆交45。（道路法线与墩台轴线方向）。　　（七）桥梁结构设计　　（1）上部结构　　桥梁上部结构采用跨径为10m预制钢筋混凝土空心板梁，梁高55cm，宽度99cm(中板)、99.5cm（边板）。桥面铺装采用10cm钢筋混凝土铺装。　　（2）下部基础　　桥墩采用桩柱式，桥台采用埋置式。墩、台基础采用单排，将第⑧层中风化砂岩作为桥梁桩基持力层。桥墩桩基采用?1000mm钻孔灌注桩，桩长18m，立柱采用?800mm钢筋混凝土立柱；桥台桩基采用?1000mm钻孔灌注桩，桩长20m。　　（3）台后搭板　　为保证行车平顺，防止台后跳车，桥头设置台后搭板。搭板长为6m，厚为30cm。搭板放在三渣层上整体现浇，搭板上面直接铺设钢筋混凝土铺装。　　（4）桥头地基处理　　为防止台后填土挤压桥台桩基，宜先进行地基处理，夯填台后地基，待变形稳定后，再进行桩基施工。　　搭板构造图墩台挡块钢筋布置图桥面连续构造图
