预应力钢筋混凝土连续箱梁桥施工CAD图纸63张
- 位置：黑龙江
- 编制时间：近代
- 使用性：公路桥
- 跨径大小和多跨总长：76m
- 承重构件受力情况：梁桥
- 使用年限：永久性桥
- 材料类型：预应力桥
附件详情
- 桥位平面图
- 全桥工程数量表2

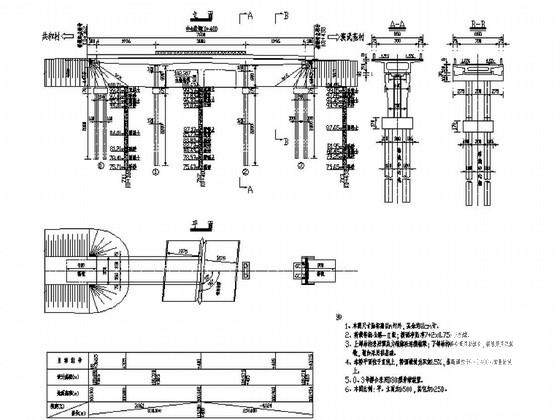

- 桥型布置图
- 桩位坐标图
- 桥墩一般构造图
- 桥墩墩柱钢筋构造图3
- 桥墩承台钢筋构造图
- 桥墩桩基础钢筋构造图
- 桥台一般构造图
- 桥台盖梁钢筋构造图
- 桥台耳背墙钢筋构造图
- 桥台耳墙牛腿钢筋构造图
- 桥台挡块钢筋构造图
- 桥台肋板钢筋构造图2
- 桥台承台钢筋构造图
- 桥台桩基础钢筋构造图
- 连续箱梁一般构造图3
- 连续箱梁钢束一般构造图8
- 连续箱梁钢筋构造图6
- 连续箱梁中横隔梁钢筋构造图
- 连续箱梁端横隔梁钢筋构造图
- 连续箱梁锚具构造图
- 连续箱梁锚槽构造图
- 连续箱梁锚槽钢筋构造图2
- 连续箱梁锚块构造图
- 连续箱梁锚块钢筋构造图
- 支座布置图
- 连续梁支座调平块、垫石构造图2
- 连续梁支座安装构造图2
- 桥面铺装钢筋构造图
- 施工天窗钢筋构造图
- 栏杆布置及钢筋构造图4
- 防抛网构造图2
- 伸缩装置构造图
- 泄水管构造图
- 桥台搭板一般构造图
- 桥台搭板钢筋构造图
- 锥坡构造图
- 花瓶墩计算书20页
附件详情
荷载等级:公路－Ⅱ级；桥面净宽:净7+2x0.75m人行道。
上部结构采用预应力钢筋混凝土砼连续箱梁；下部结构桥台采用肋板台，桥墩采用花瓶墩，墩台采用桩基础。
本桥平面位于直线上，桥面横坡为双向1.5%，纵断面位于R=2400m的竖曲线上。
0、3号桥台采用D80型伸缩装置。
……共计63张 设计于

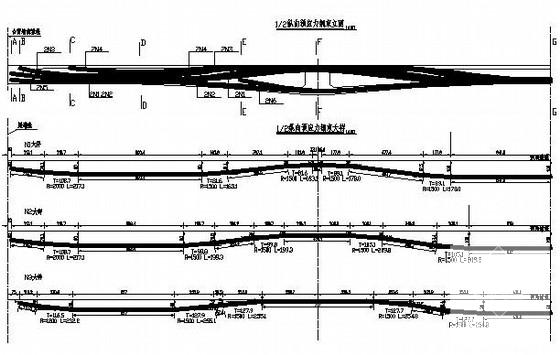

连续箱梁预应力束布置图

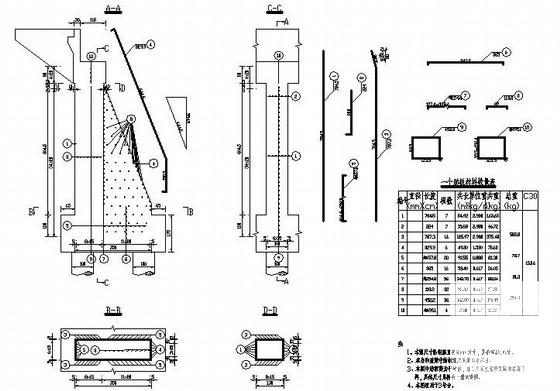

肋板台钢筋构造图

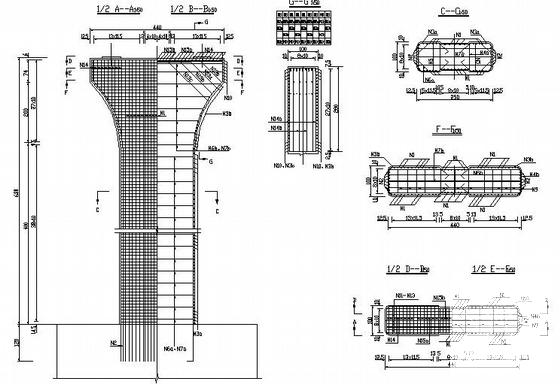

连续箱梁桥墩钢筋构造图

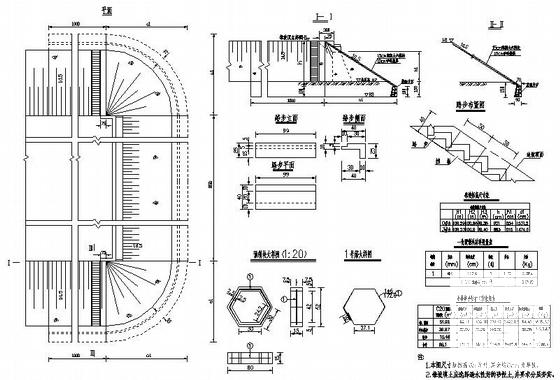

锥坡一般构造图
