[CAD]交通标志安装通用图（总共36页图纸）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

交通标志安装通用图，含标志标牌、禁令警告标志、指路标志等。节点清晰，可借鉴。 　　标志板采用LF2-M型铝合金制作，板厚3毫米。抱箍与底衬用中厚钢板制作。柱帽用薄钢板制做，成品做防锈处理，将帽盖与立柱焊接，再涂上银色漆。 　　…… 　　共计36张

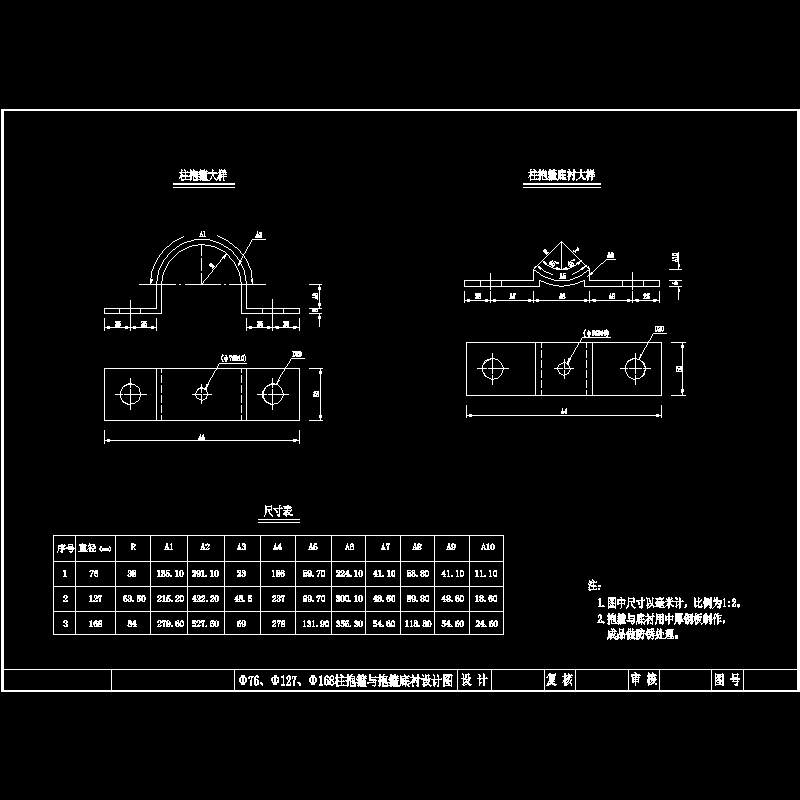

Φ76,Φ127,Φ168柱抱箍图.dwg

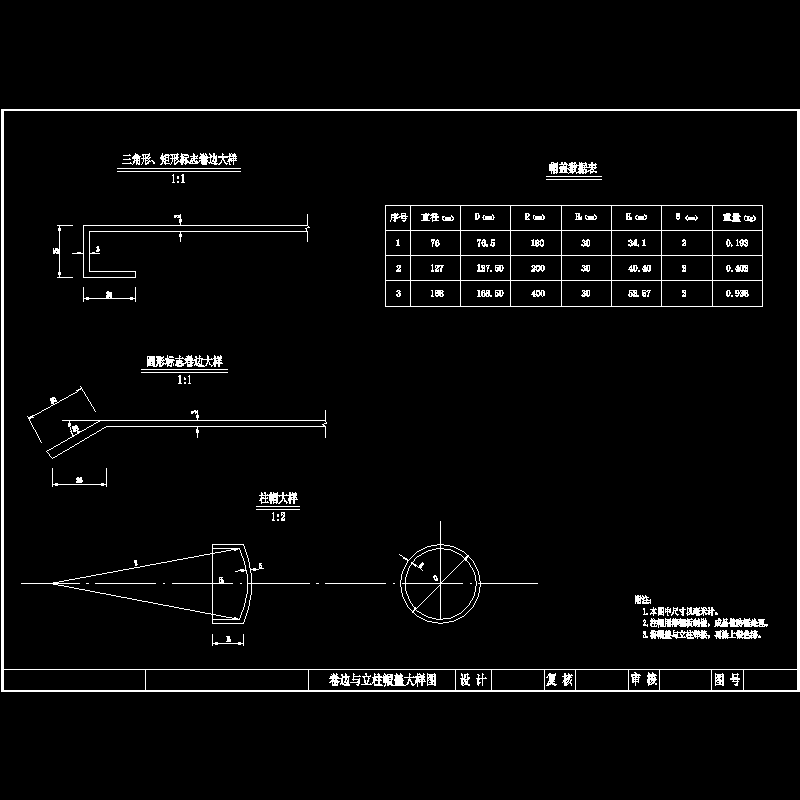

卷边与立柱帽盖大样图.dwg

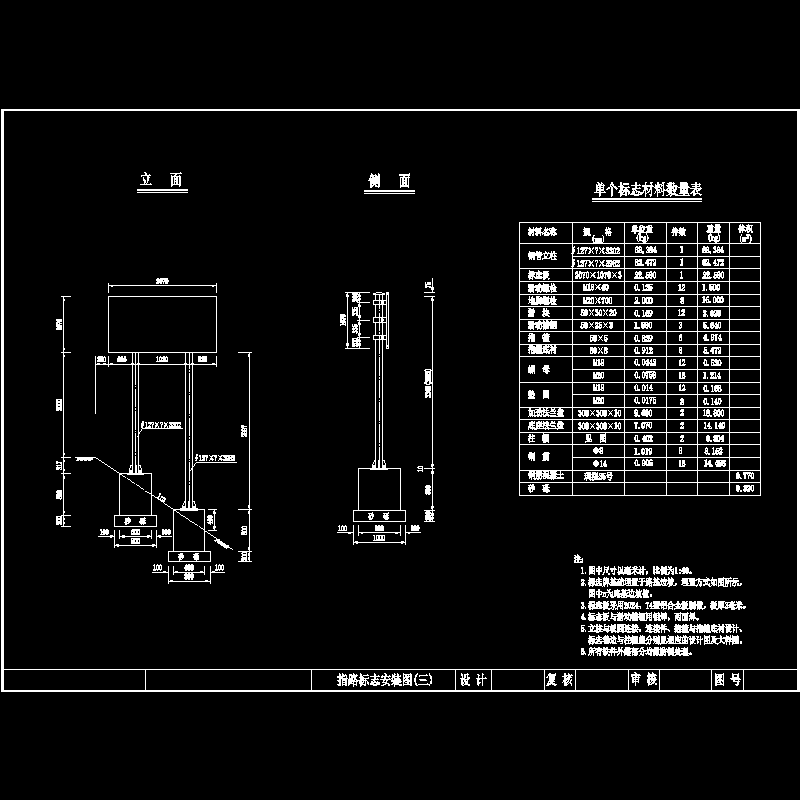

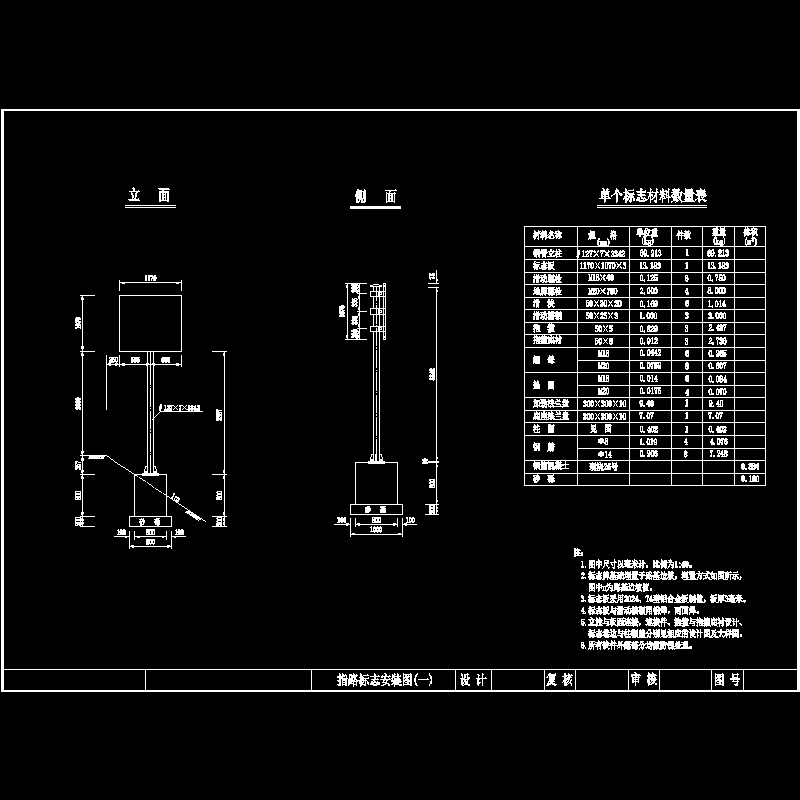

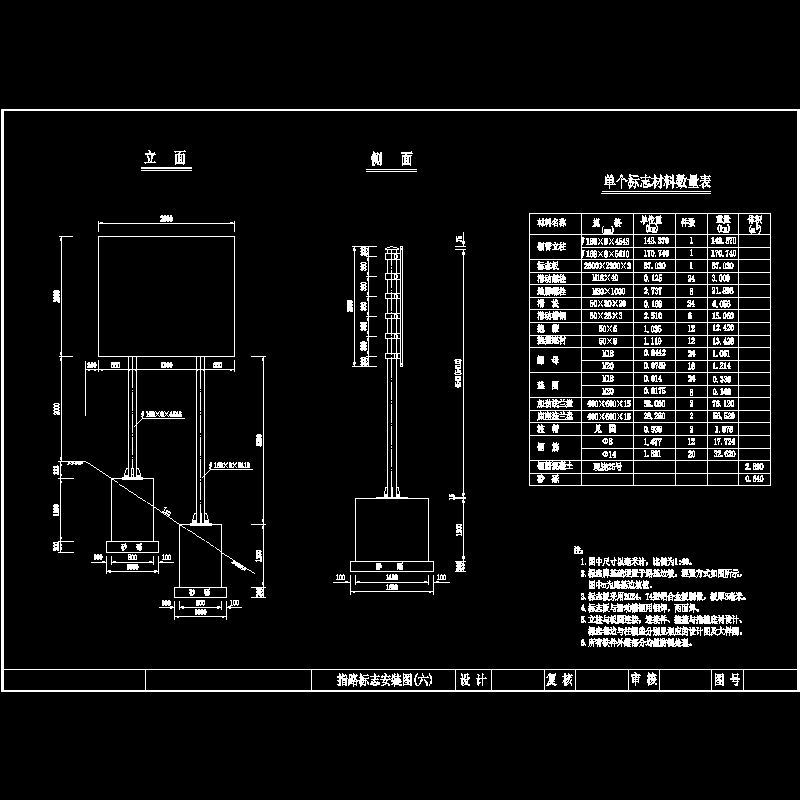

指路标志安装图(117).dwg

指路标志安装图(162).dwg

指路标志安装图(207).dwg

指路标志安装图(260).dwg

指路标志安装图(274).dwg

指路标志安装图(297).dwg

指路标志安装图(305).dwg

指路标志安装图(319).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-27 20:30:16上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
