大厦空调通风图（总共24页CAD图纸）(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

商场空调冷源采用三台SL1190型螺杆冷水机组，商场空调热源采用两台CWNS0.5-85/70-Q型燃气热水机组，办公空调冷热源采用三台FL(R)M790型风冷热泵机组。空调方式：商场采用全空气系统。办公全部采用风机盘管加新风轴流风机系统。

h-c-002.dwg

h-c-003.dwg

h-c-004.dwg

h-c-005.dwg

h-c-006.dwg

h-c-007.dwg

h-c-008.dwg

h-c-009.dwg

h-c-010.dwg

h-c-011.dwg

h-c-012.dwg

h-c-013.dwg

h-c-014.dwg

h-c-015.dwg

h-c-016.dwg

h-c-017.dwg

h-c-018.dwg

h-c-019.dwg

h-c-020.dwg

h-c-021.dwg

h-c-022.dwg

h-c-023.dwg

h-c-024.dwg

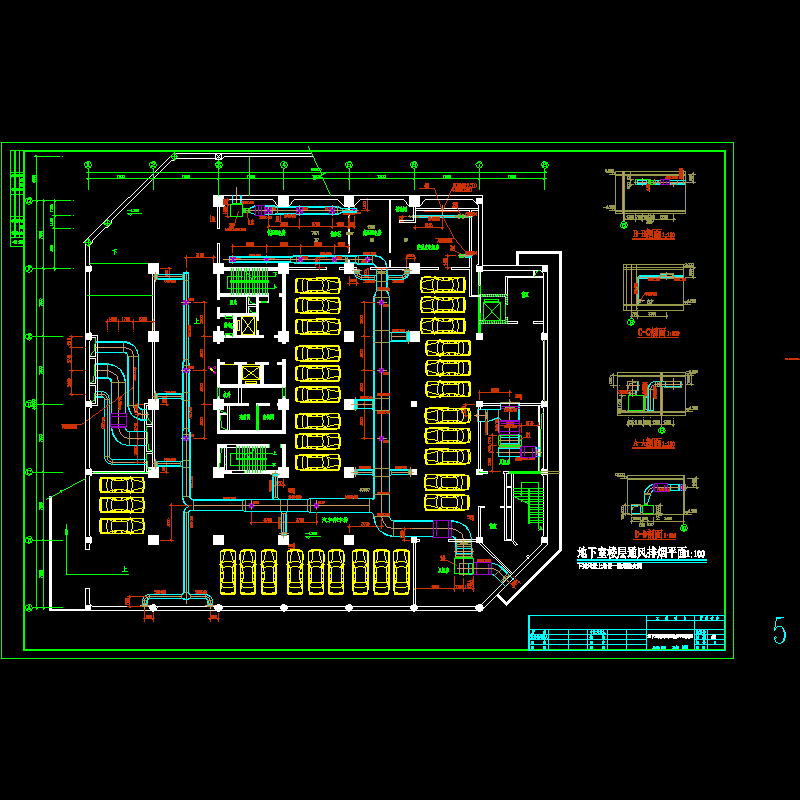

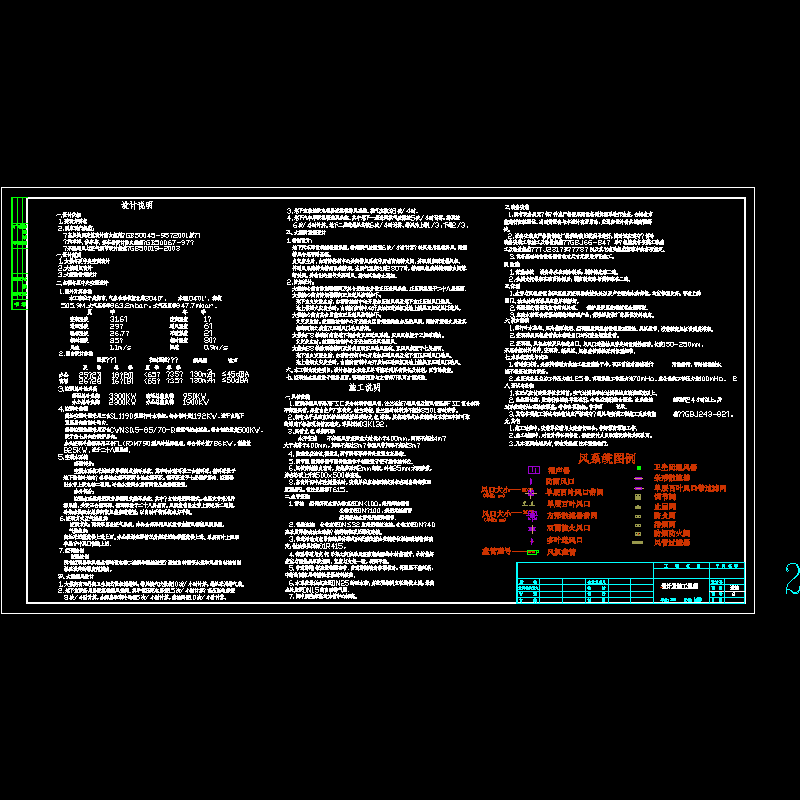

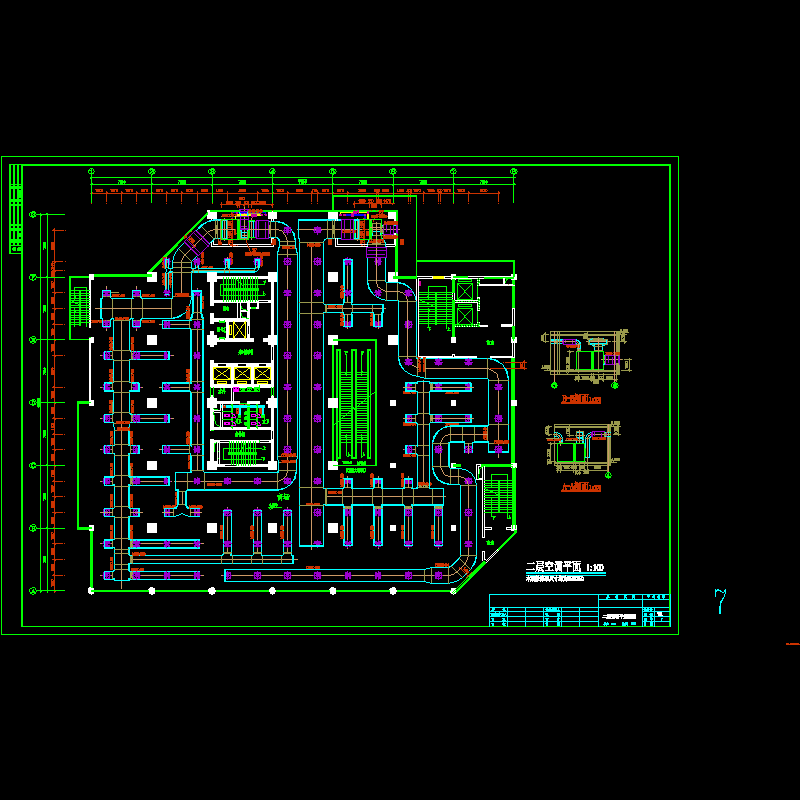

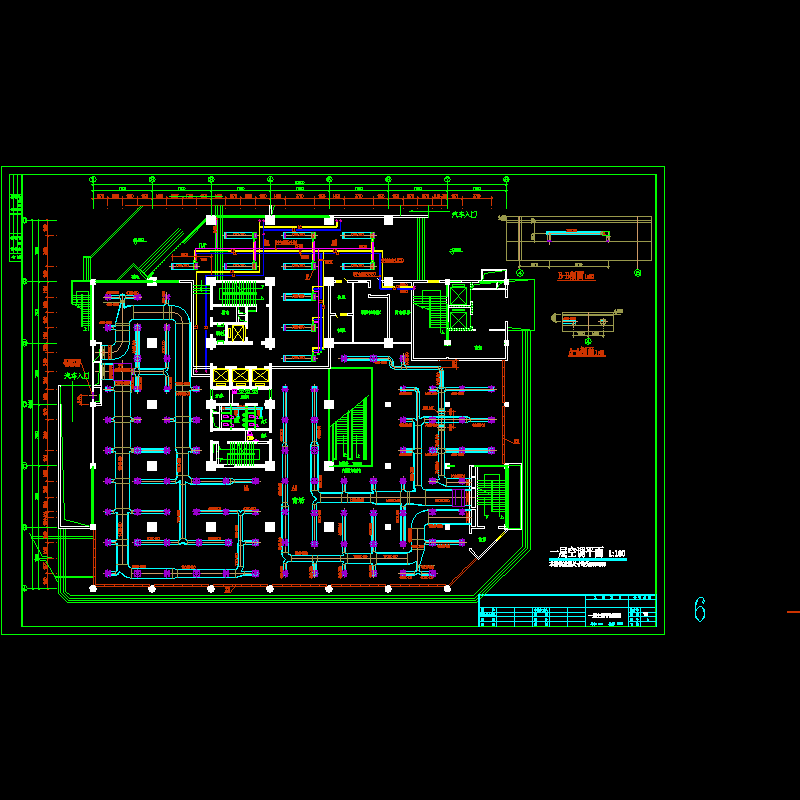

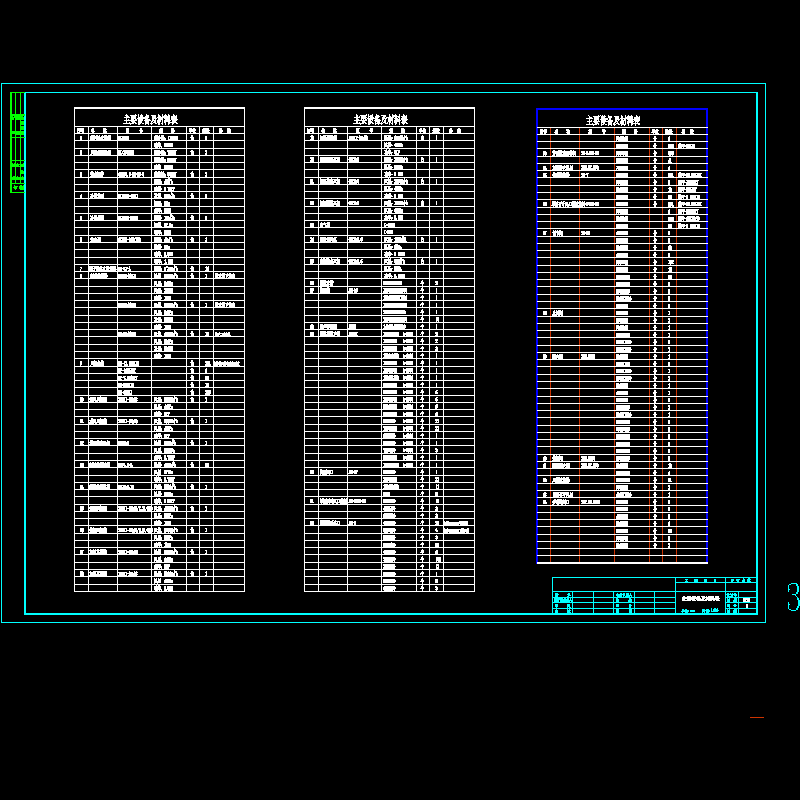

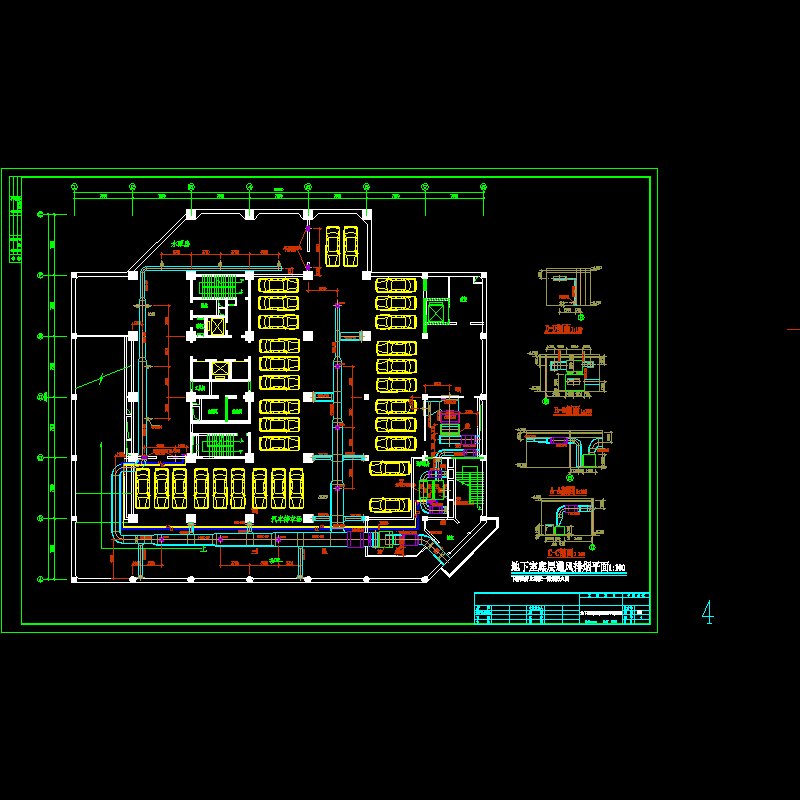

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
