一份小区32层住宅楼弱电部分电气CAD施工图纸（车库）(火灾自动报警)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：14295.50平方米
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：车库
• 项目所在地：江苏
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、 电气设计 说明
• 二、可视对讲系统图
• 三、有线电视系统图
• 四、电话宽带系统图
• 五、火灾自动报警系统图
• 六、火灾自动报警平面图
• 七、 弱电平面图

附件详情

本稿件是某小区住宅楼弱电部分电气施工图纸，建筑地下一层为自行车库，一层住宅及住宅门厅，二至三十二层为住宅，128户/单元，共1单元，合计128户。弱电部分设计包含可视对讲、有线电视系统、电话宽带系统设计、火灾自动报警系统。

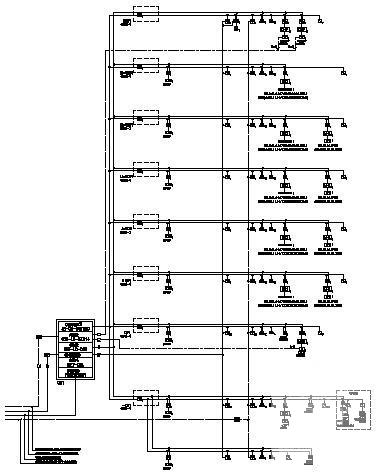

第 1 张图

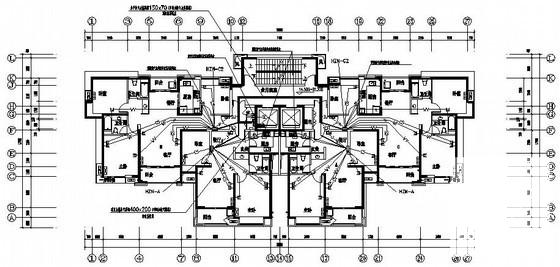

第 2 张图

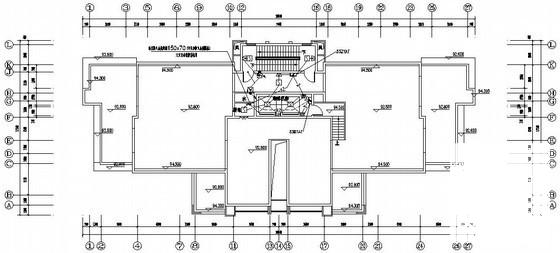

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
