1.设计依据 ⑴ 富阳市建设局关于某大桥的设计函 ⑵《富阳市某路道路0＋760桥岩土工程勘察报告》 2.项目概要 2.1 桥型与孔跨布置 本次施工图设计某大桥采用一孔计算跨径为80m的下承式钢管混凝土简支系杆拱桥，桥全长86.1m (台尾～台尾)，采用两幅分离式设计,左幅桥中心桩号为K0＋735，右幅桥中心桩号为K0＋785。 2.2 桥面横向布置 单幅桥面横向布置为： 2.3m(人行道、栏杆) 4.5m (非机动车道) 2.5m（防撞墙、加劲纵梁宽） 16m(双向四车道) 2.0 m（防撞墙、加劲纵梁宽），桥面全宽54.6m。 3.主要技术标准及设计采用规范 3.1 主要技术标准 ⑴道路等级：城市道路1级； ⑵车道数：双向四车道； ⑶设计行车速度：50km/h； ⑷设计荷载：城─B，人群荷载：2.5kN/m2； ⑸平纵曲线：本桥位于R=4000m的右偏圆曲线段内，桥面纵坡为：3%； ⑹桥面横坡：行车道1.5%人字形双面坡，人行道1%向内单面坡； ⑺地震：地震基本烈度为6度； 3.2 设计采用规范 ⑴《公路工程技术标准》（JTJ001-97） ⑵《公路桥涵设计通用规范》(JTJ021-89) ⑶《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85) ⑷《公路桥涵地基与基础设计规范》(JTJ024-85) ⑸《公路桥涵钢结构及木结构设计规范》(JTJ025-86) ⑹《公路工程抗震设计规范》（JTJ004-89） ⑺《城市桥梁设计准则》(JTJ11-93) ⑻《城市桥梁设计荷载标准》(CJJ77-98) ⑼《钢管混凝土结构设计与施工规程》（CECS28：90） ⑽《钢结构工程施工及验收规范》（GB50215-95） ⑾ 参考规范《铁路钢桥制造及验收规范》（TB10212-98）

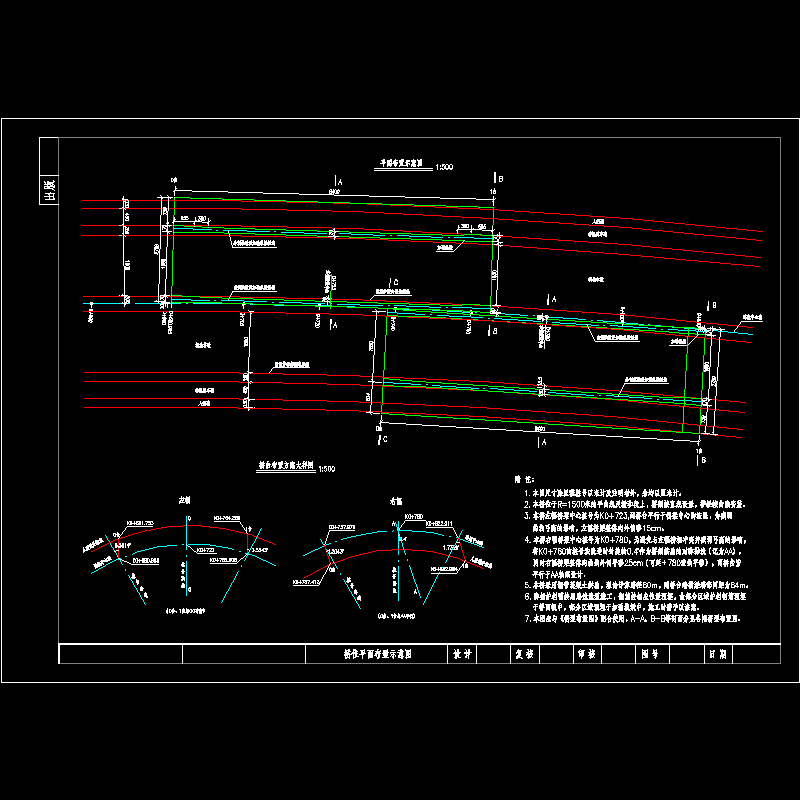

04、平面布置示意图.dwg

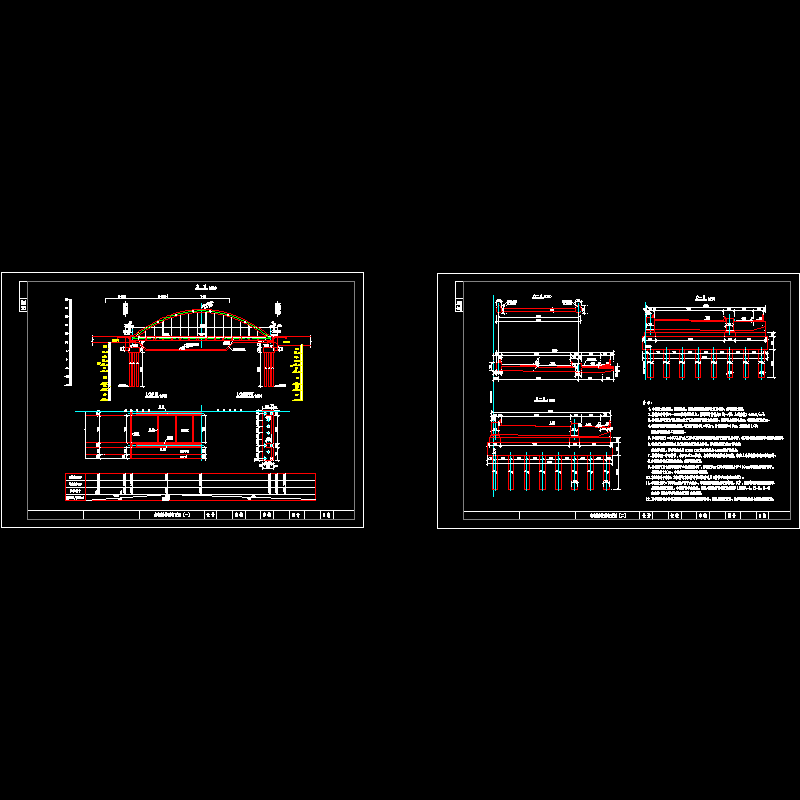

05-6、左幅总体布置图.dwg

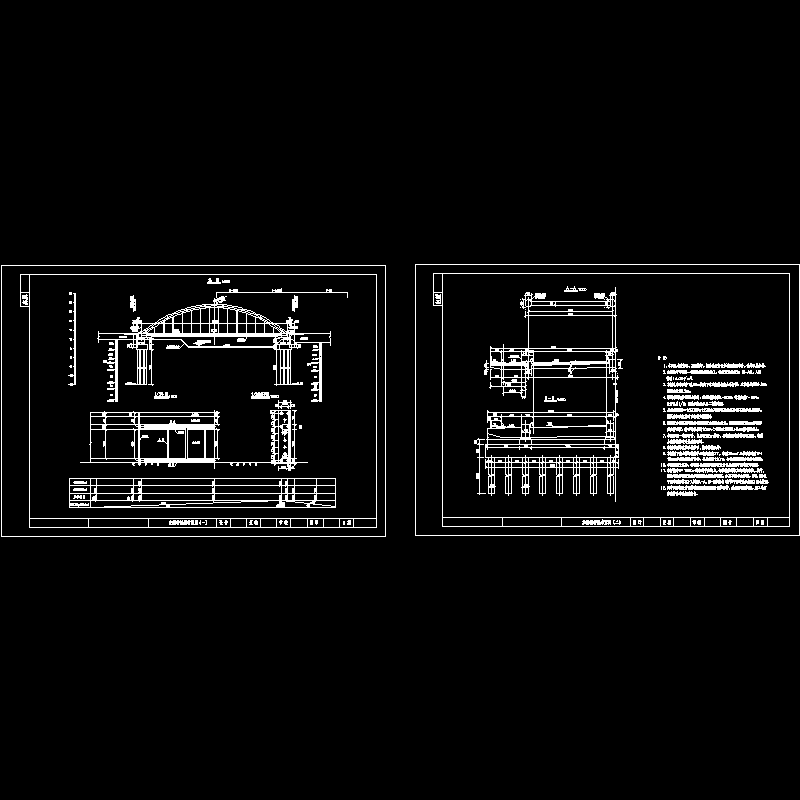

07-8、右幅总体布置图.dwg

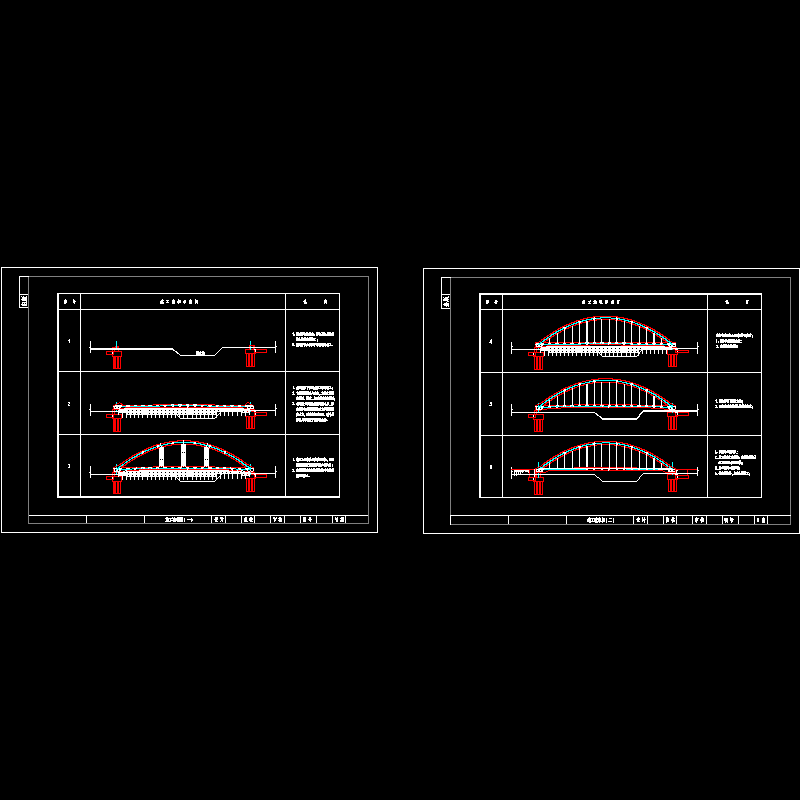

09-10、施工流程.dwg

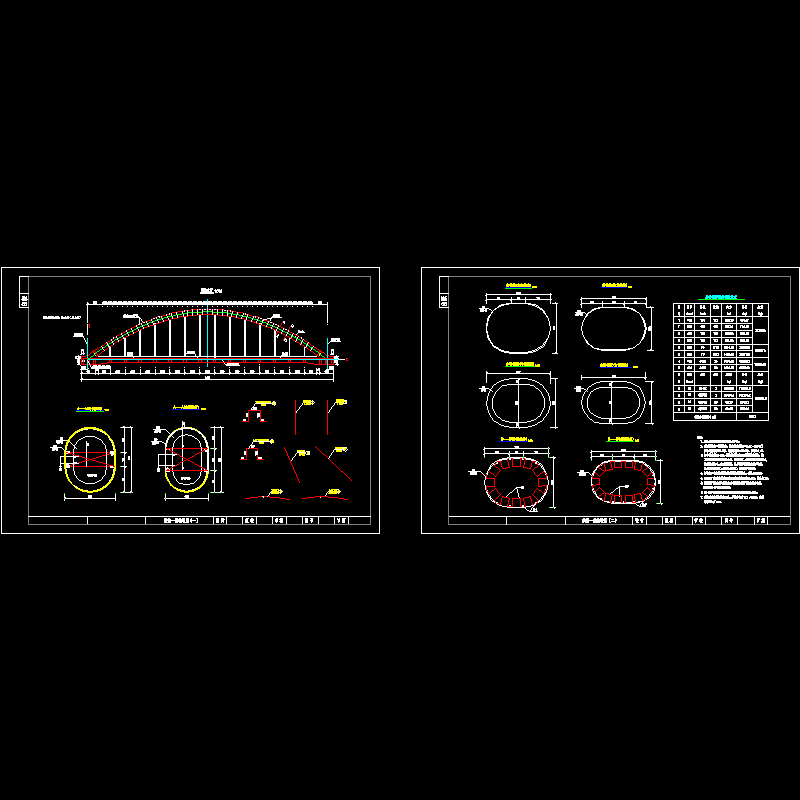

11-12、拱肋一般构造图.dwg

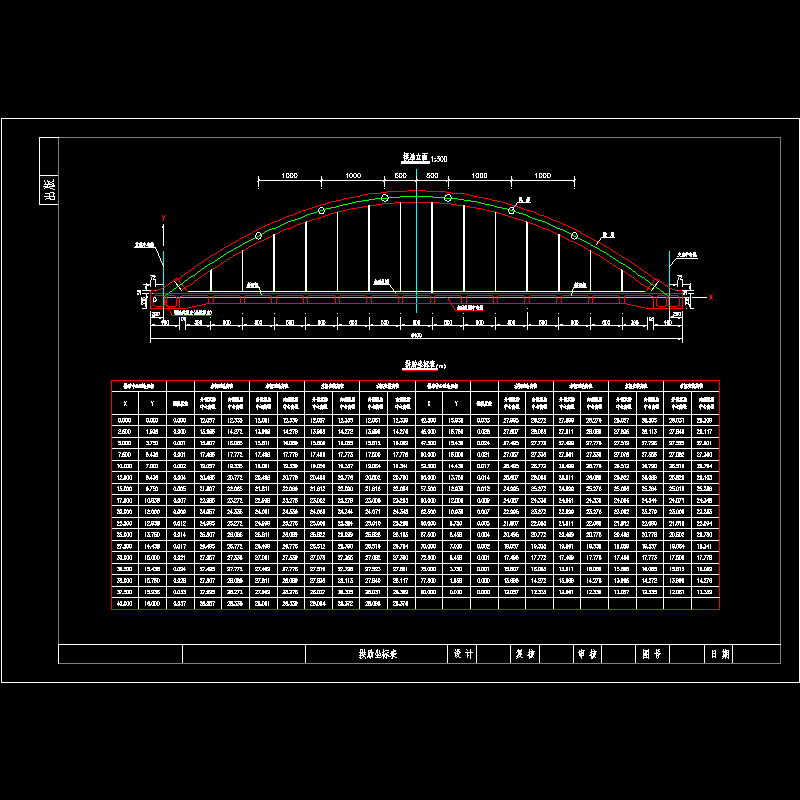

13、拱肋坐标预拱度.dwg
14、拱肋连接.dwg
15、风撑.dwg
16、吊杆构造图.dwg
17、吊杆锚固构造图1.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
