[CAD]1-90米箱型拱桥全套设计图纸(预应力混凝土简支空心板).dwg

tiantianuu · 发表于 2020-12-3 20:32:22

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

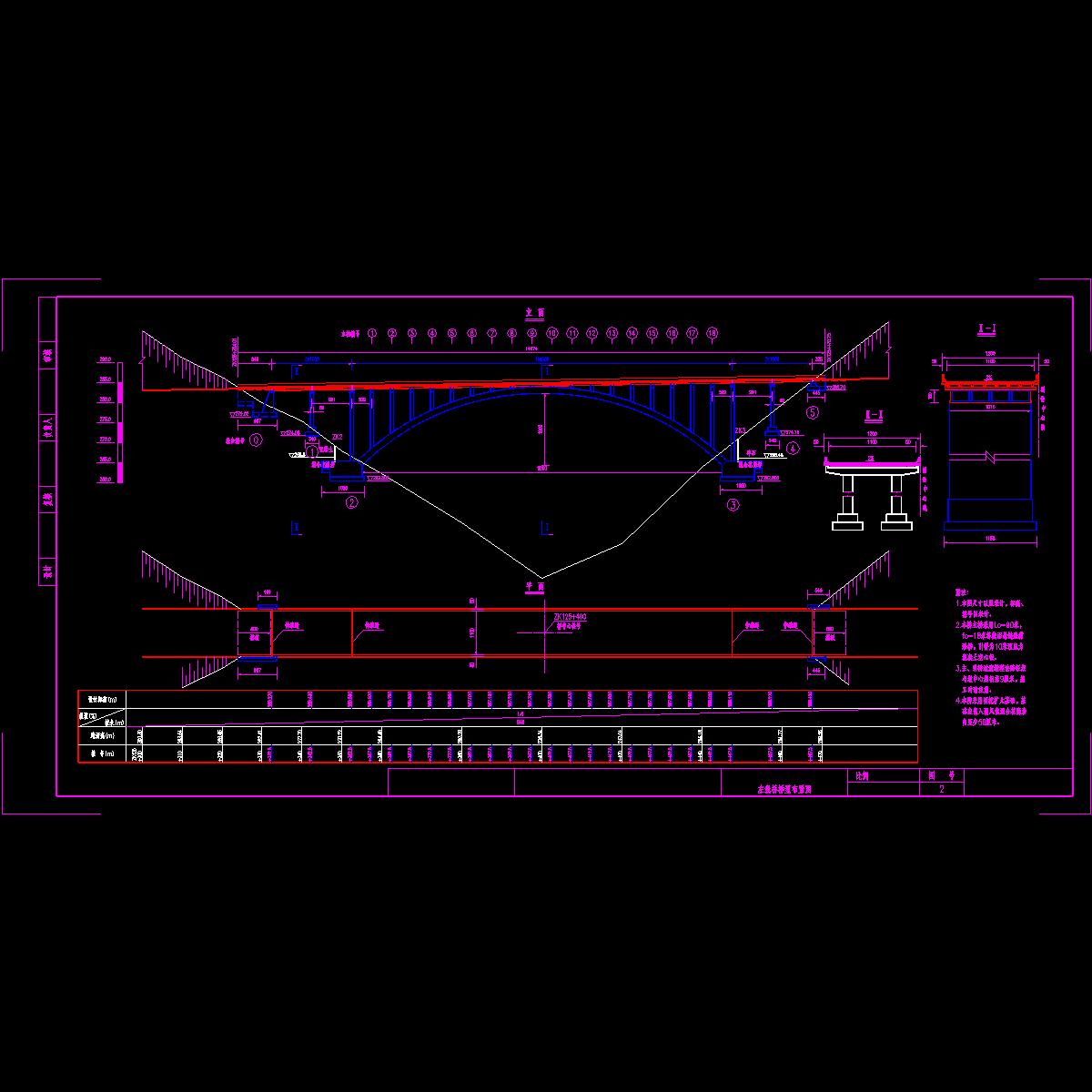

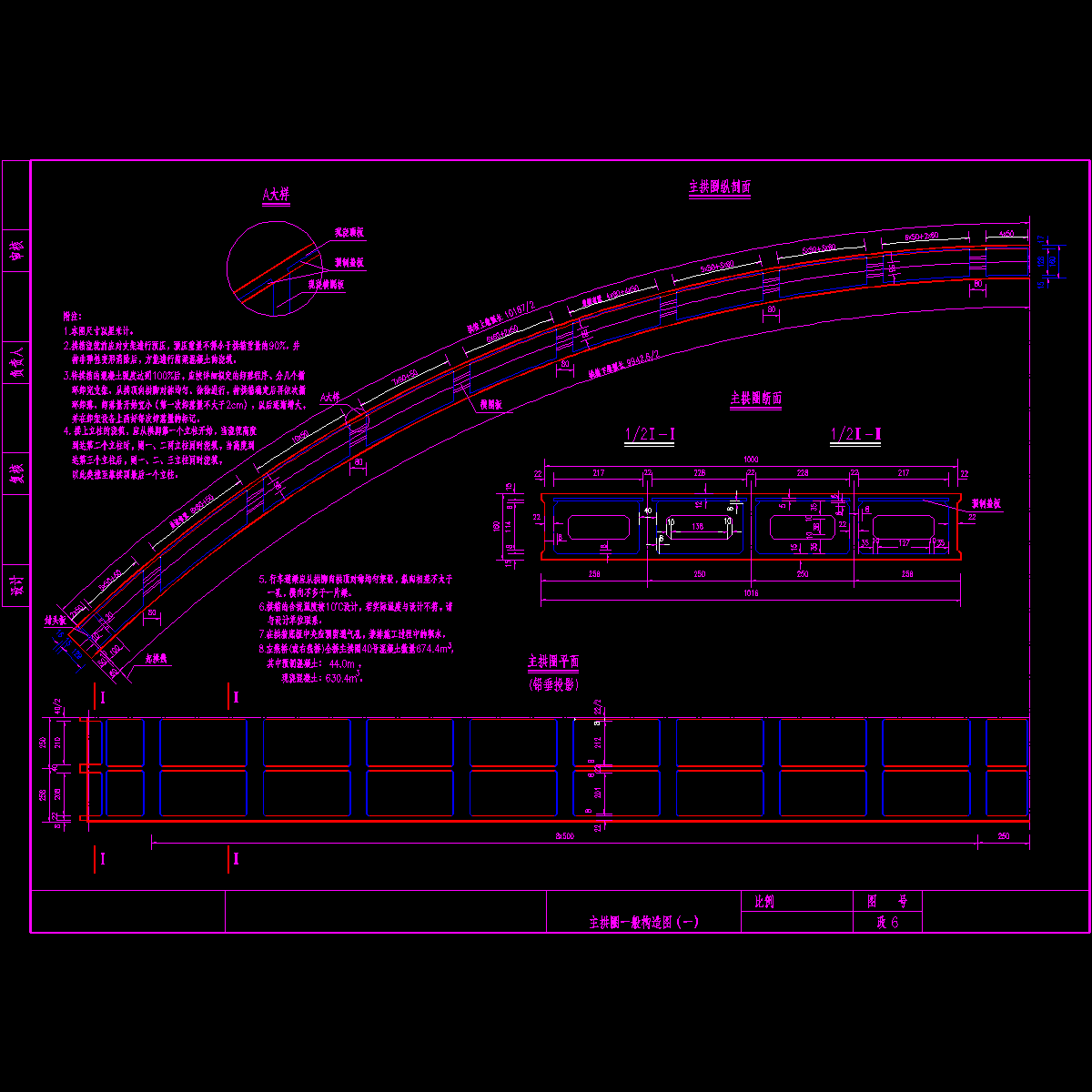

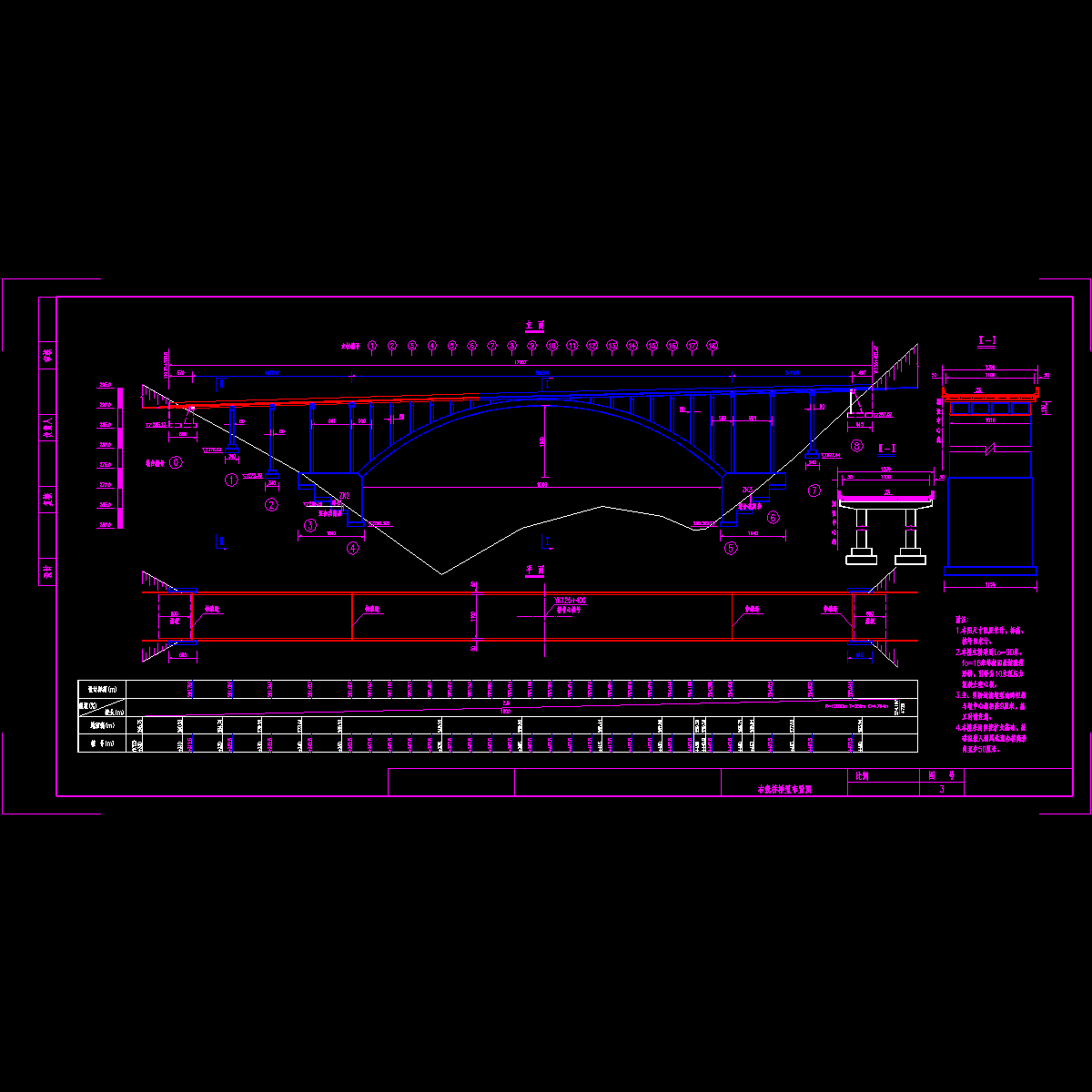

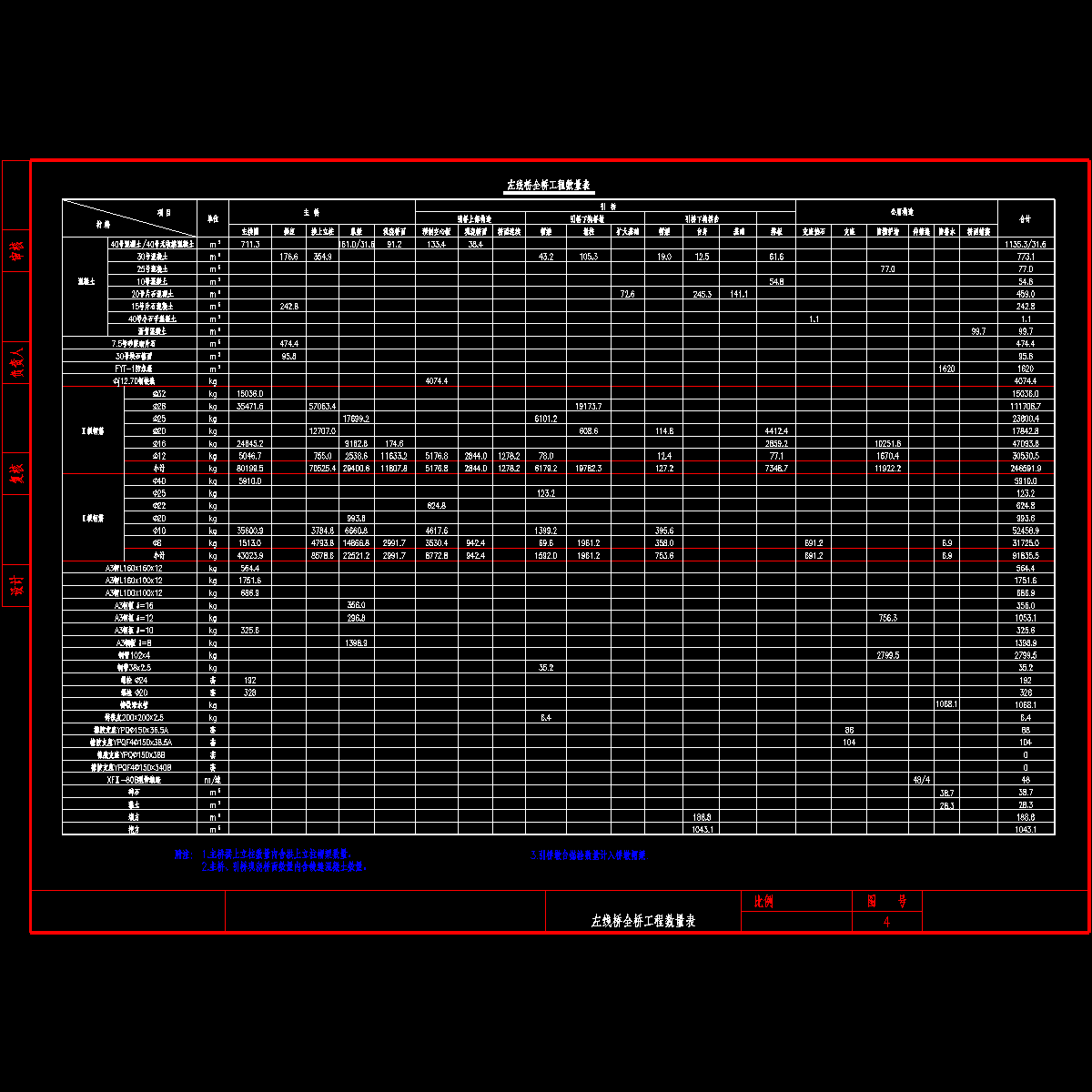

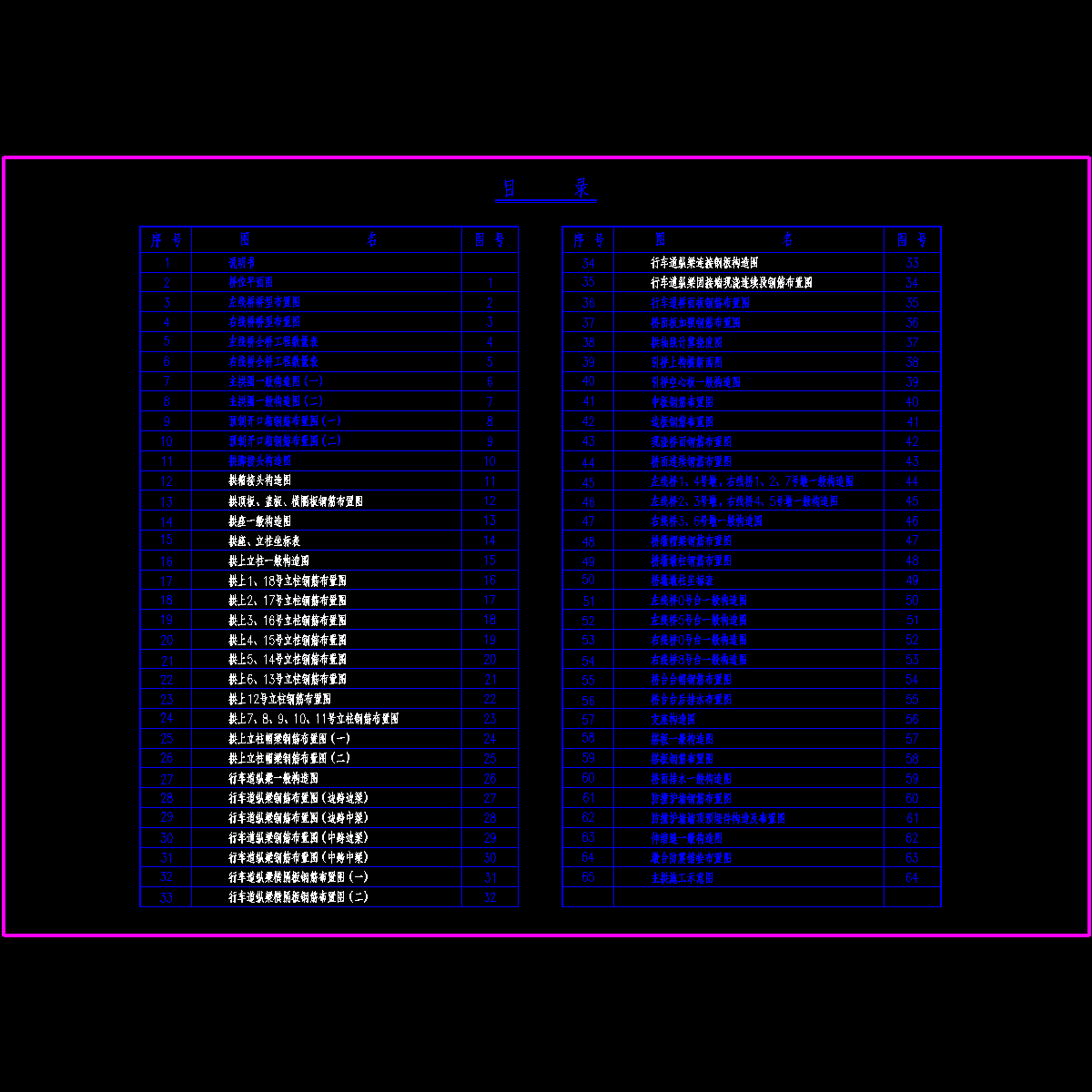

设计标准及设计规范　　　　1、设计标准　　　　设计荷载：公路Ⅰ级　　　　桥面宽度：左线桥12米，右线桥12米　　结构设计　　　　1、总体布置　　　　本桥左线桥起点桩号ZK125 324.01，终点桩号ZK125 470.75，全长146.74米。右线桥起点桩号YK125 306.8，终点桩号YK125 482.47，全长175.67米。　　本桥位于直线段；设计纵坡左线桥为1.6%，右线桥为2.8%，右线桥位于半径R=12000米凸型竖曲线上；桥梁横坡为2%。　　　　 2.桥型结构　　本桥主桥为等截面悬链线箱形拱，净跨径L0=90米，净矢高f0=18米，矢跨比1/5，拱轴系数m=2.514，箱高1.6米。拱上设门形立柱，行车道为T形梁，与立柱固接，形成连续刚构体系。　　引桥左线桥为2x10和2x10米预应力混凝土简支空心板，桥面连续；右线桥为4x10和3x10米预应力混凝土简支空心板，桥面连续。　　下构采用柱式墩、U形桥台、明挖扩大基础。　　　　　　3、结构计算　　　　拱结构采用我院编制的《桥梁结构计算综合程序》进行计算。主拱圈按偏心受压构件配筋。计算按最后形成的全断面一次总算，未考虑对拱圈“应力叠加”的影响。
