30层层酒店式公寓给排水CAD施工图纸(冷却循环水系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：51757平方米
• 建筑地上层数：30层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,高位水箱供水
• 供水分区：更多
• 排水体制：污废合流
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,水泵,泵房,卫生间
• 流程图：1

附件详情

该项目为某大厦一期，位于新乡市金穗大道与新二街十字东北角总建筑面积51757mT，建筑总高度99.35m，工程性质为综合楼。地下一层，为储藏及设备用房；地上三十层（局部二十九层），其中一、二层为商业，其余楼层为公寓。包括生活上下水系统、雨水系统、消火栓系统、自动喷淋系统、冷却循环水系统。

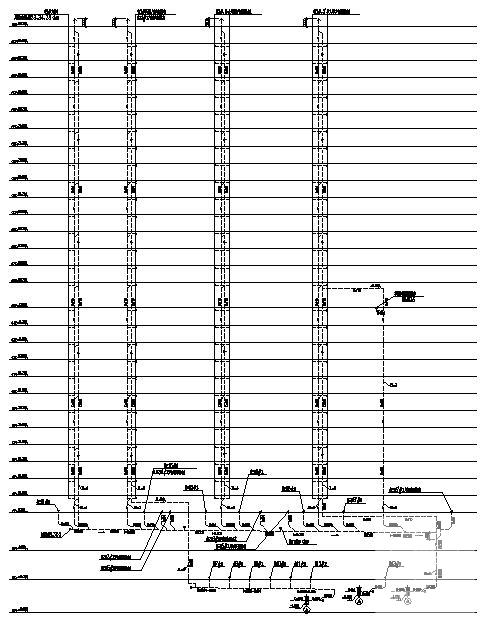

第 1 张图

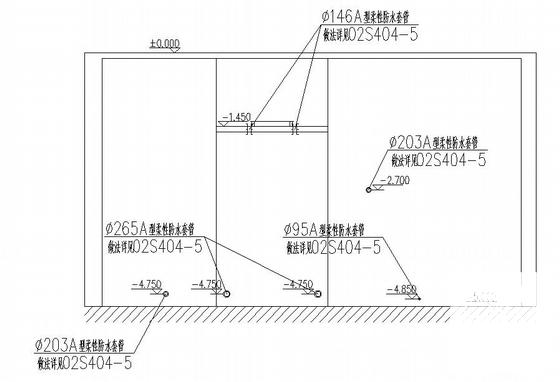

第 2 张图

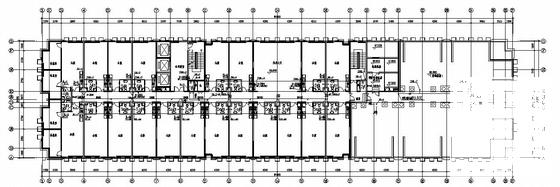

第 3 张图

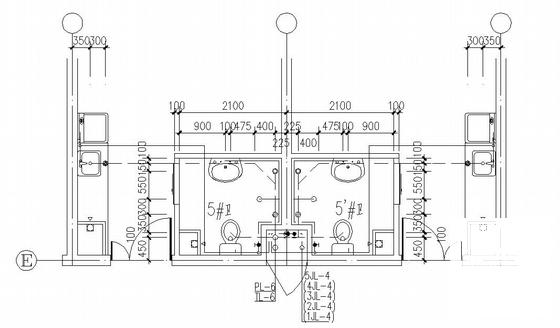

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
