主跨120m三塔矮塔斜拉桥全桥CAD施工图纸（101张）.dwg

tiantianuu · 发表于 2020-9-30 07:05:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

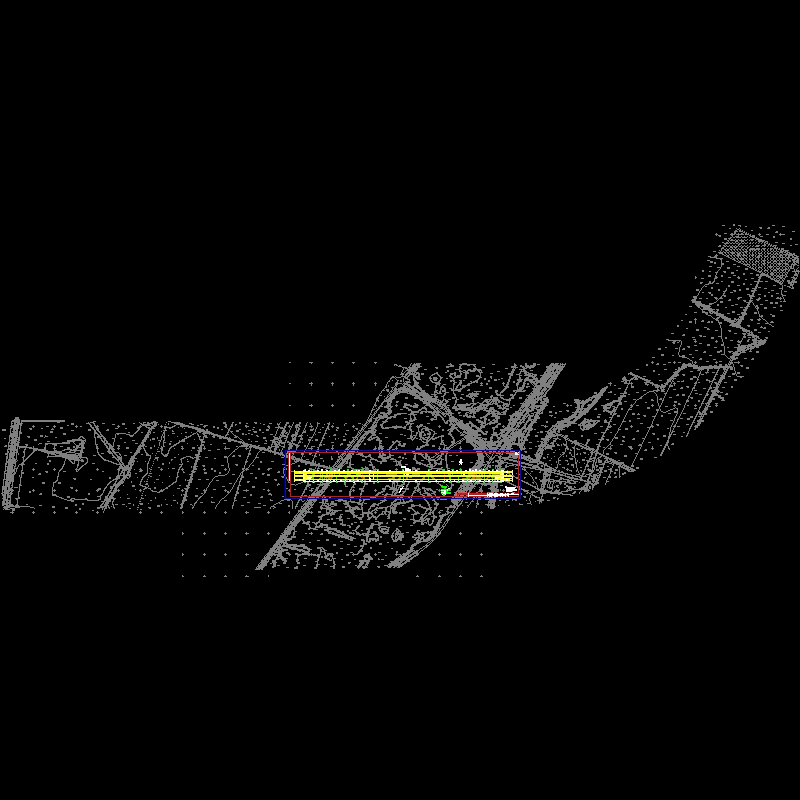

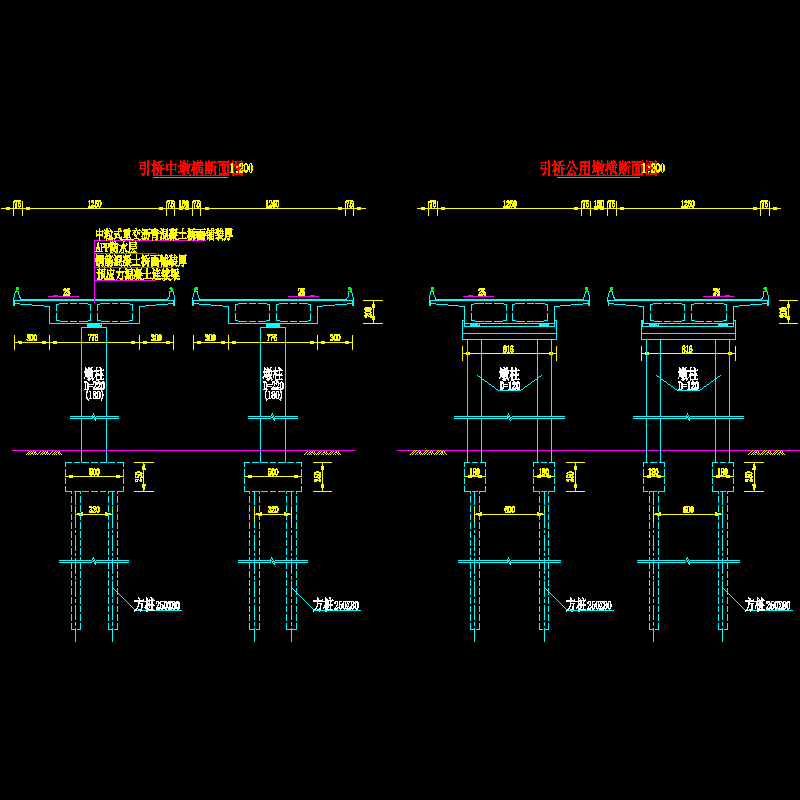

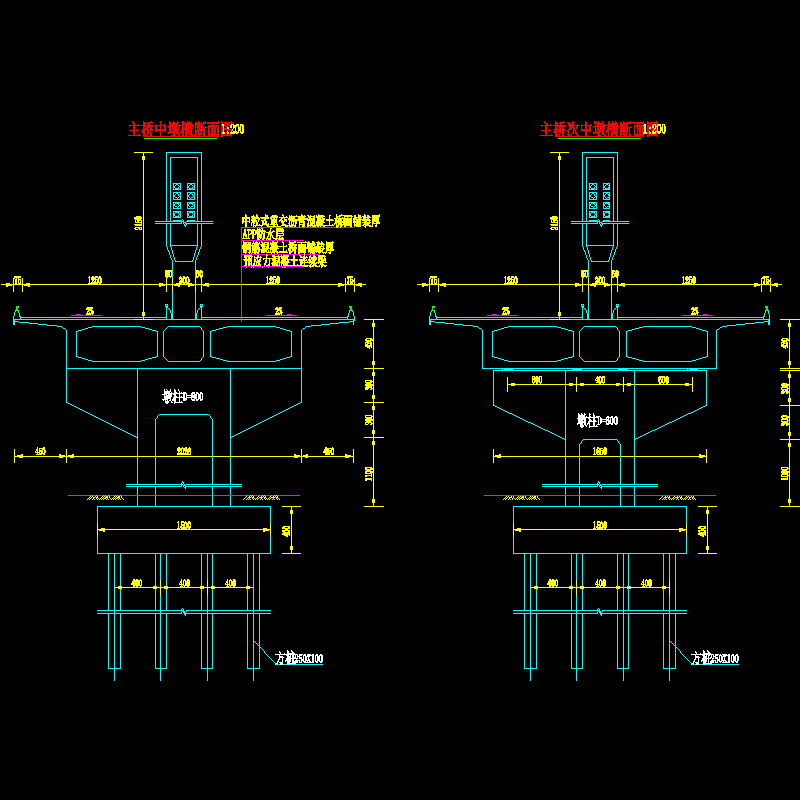

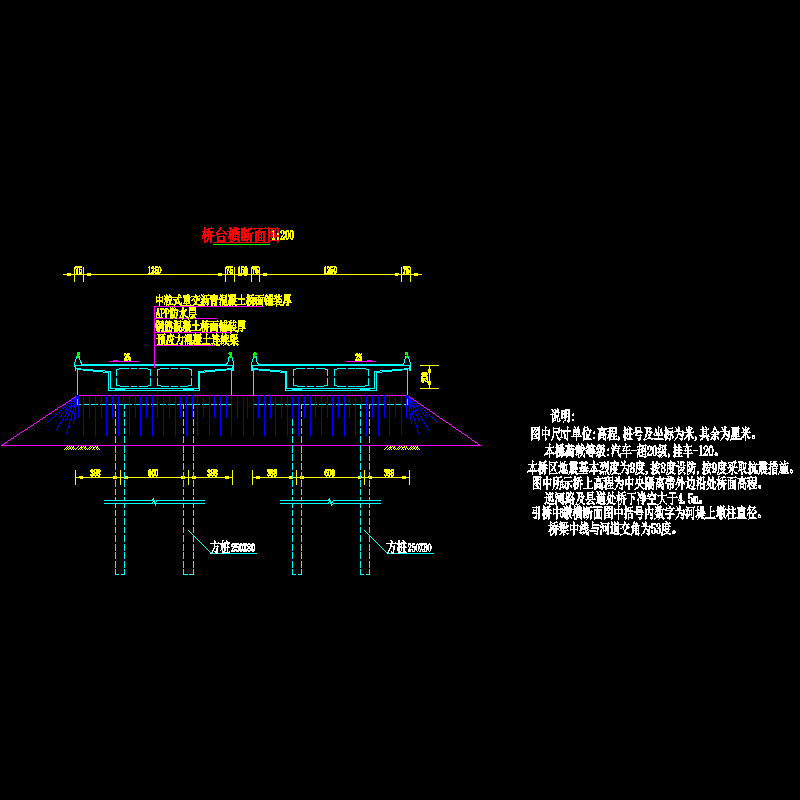

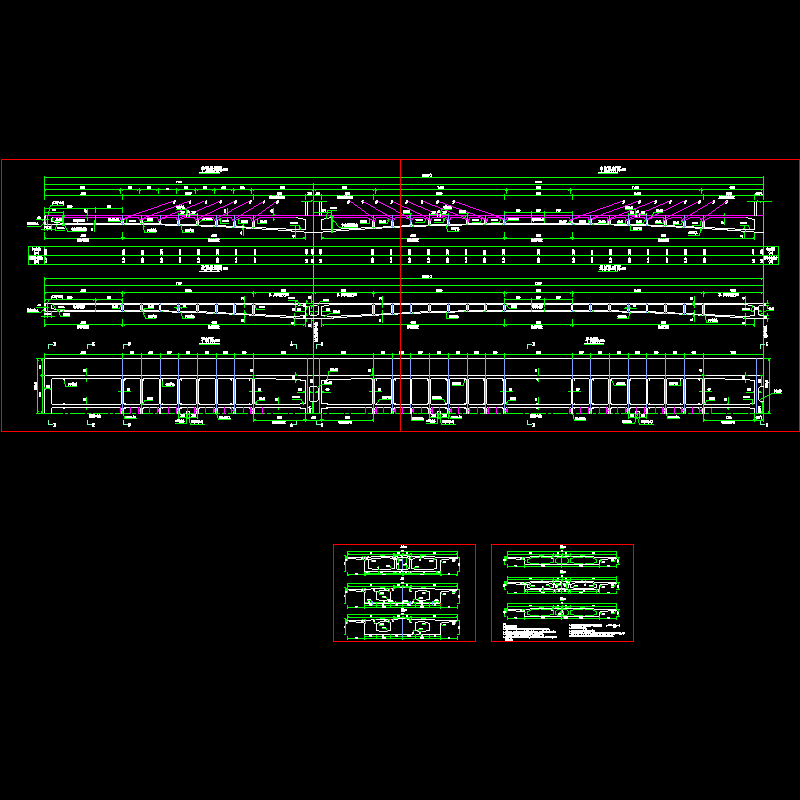

设计标准：　　 1、汽车荷载：设计荷载汽车－超20级，验算荷载挂车－120。　　 2、行车道：双向六车道。　　 3、桥面横坡：双面坡2%。　　 4、基本风压：600Pa。　　 5、地震烈度：基本烈度8度，按8度设防，按9度采取抗震措施。　　 6、水位和流量:100年一遇设计洪水位39.3m，设计洪峰流量3570m3/s。　　 7、桥下净空：与巡河路及县道相交处大于4.5m。　　...... 　　桥孔布置：　　大桥全长919.18m，宽29.5m，主桥为三塔矮塔斜拉桥，长384m，主跨径120m；两侧引桥为三跨和四跨预应力混凝土连续梁桥，单侧引桥长267.59m。桥梁中线与河道交角为53度。　　为了减少桥墩对水流的影响，主桥采用独柱单索面三塔矮塔斜拉桥方案。引桥分为两个半桥，上下行桥在河道内的墩柱错开布置，以平行于水流方向。　　...... 　　结构设计：　　主桥为三塔矮塔斜拉桥，桥宽29.5m，跨径组合为72m 120m 120m 72m=384m，中间桥塔处为梁塔墩固结，两侧桥塔处为梁塔固结，在桥墩上设置支座。　　主桥共有三个索塔，布置在中央分隔带上。索塔桥面以上高21.5m，上塔柱采用工字型截面，断面尺寸为4.4m×3.0m；中塔柱采用实体截面，截面尺寸为4.4m×2.0m。　　桥墩身采用圆形薄壁结构，中塔墩柱直径8m，壁厚1.5m；边塔墩柱直径6m，壁厚1.2m；边墩直径4m，壁厚1m。　　...... 　　设计于2004年，共101张CAD设计图。
