双塔单索面混凝土斜拉桥CAD施工图纸（墩、塔、梁固结）.dwg

tyuxxjjgg · 发表于 2020-10-3 15:32:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

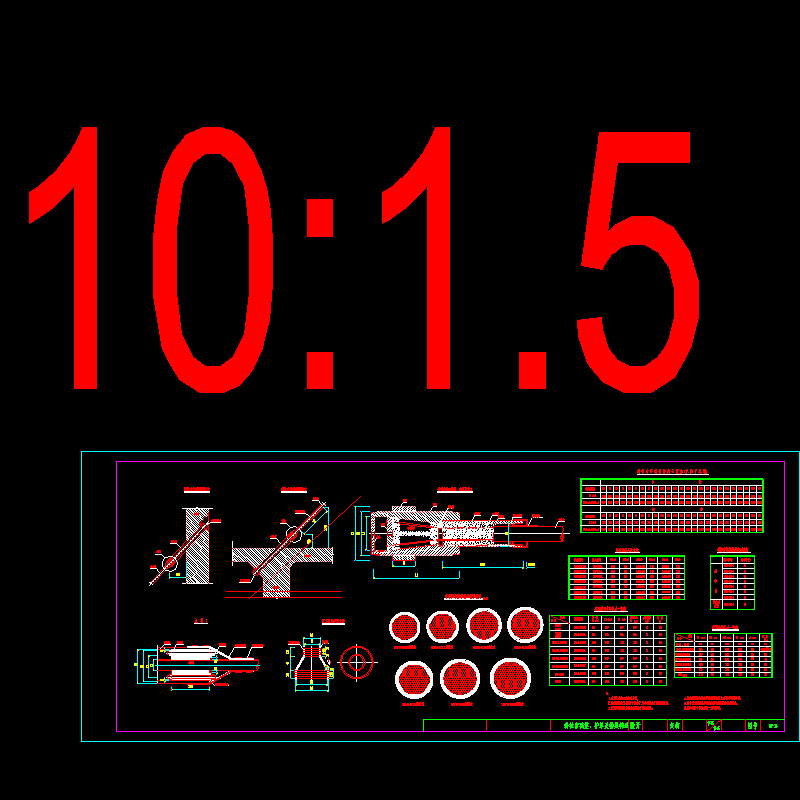

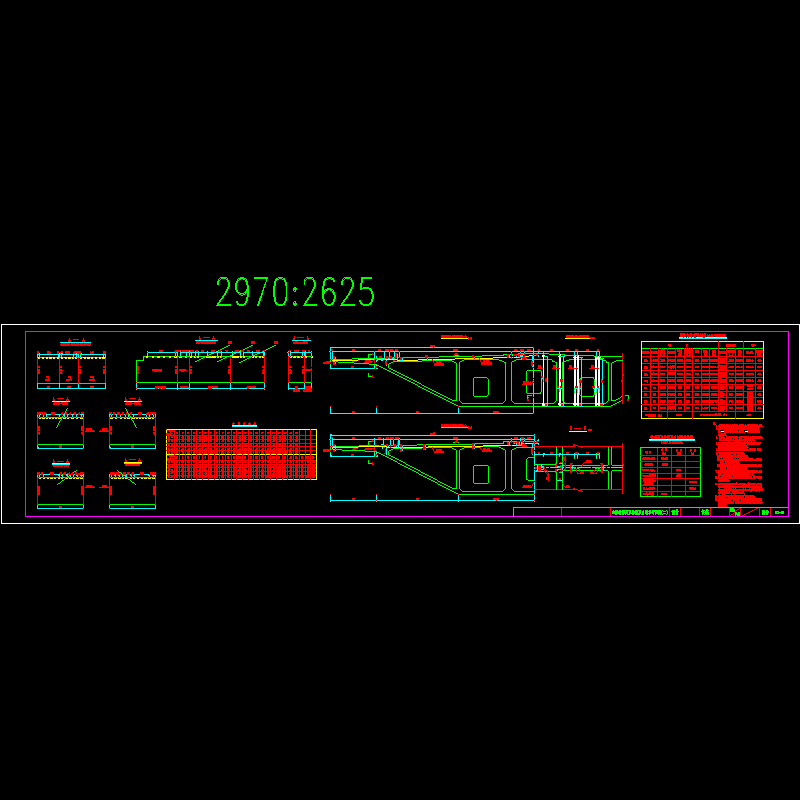

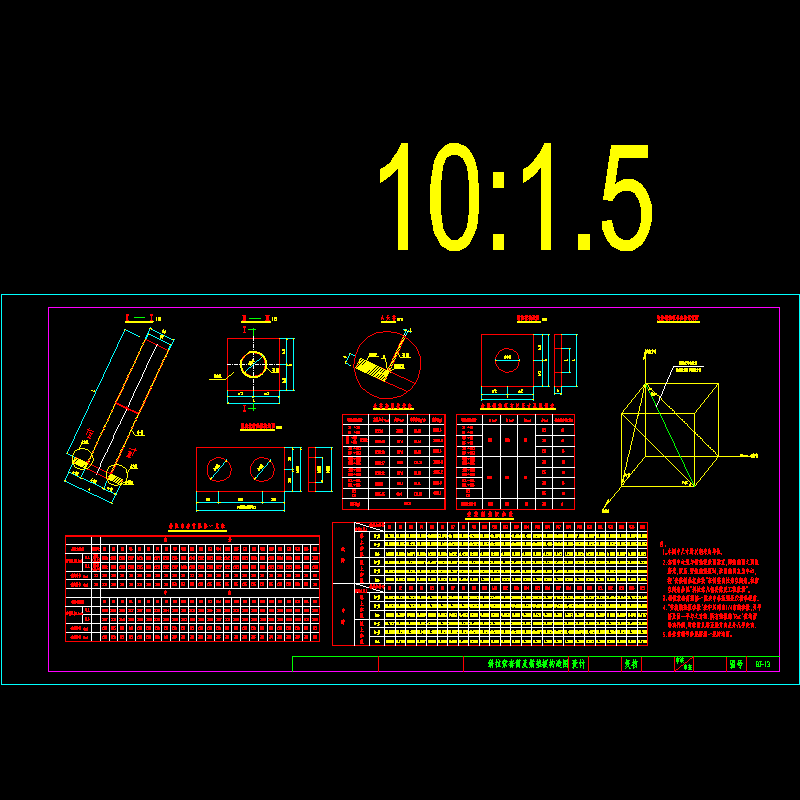

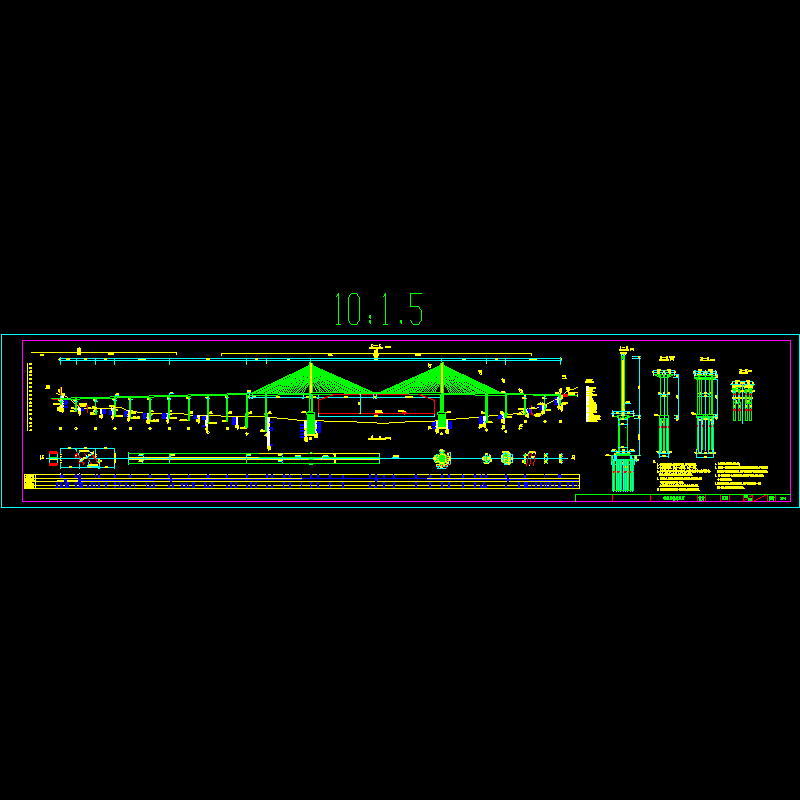

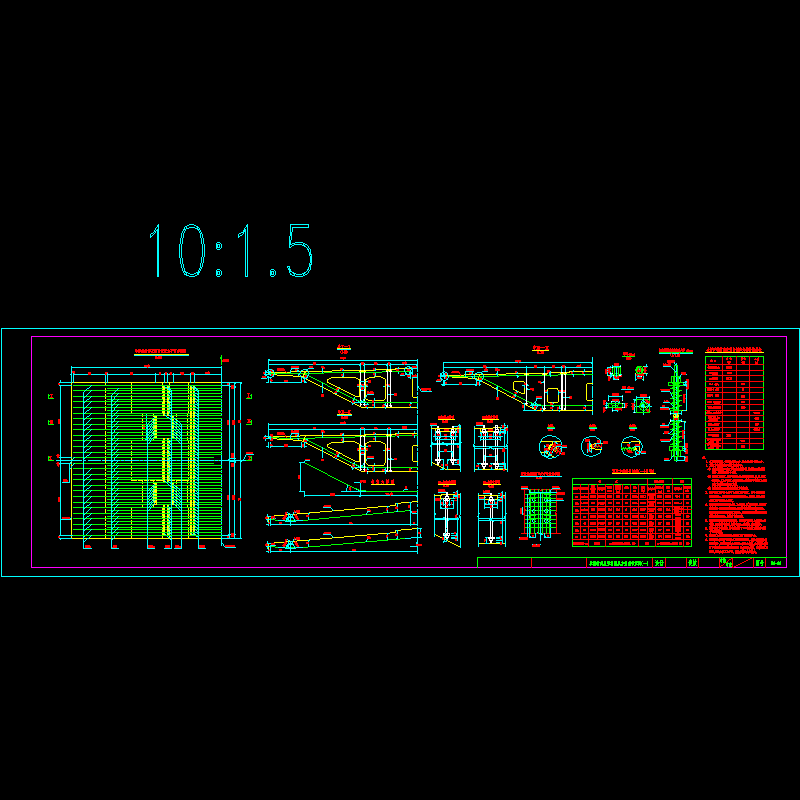

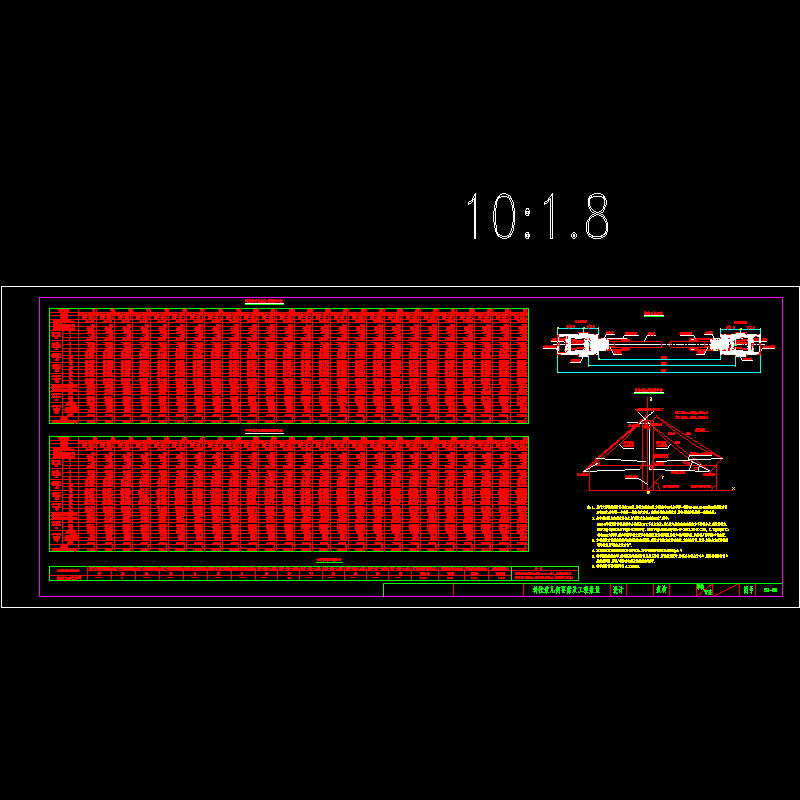

附件详情大桥全长：1296.04m 设计车速120ｋｍ／ｈ　　主桥结构主桥采用双塔单索面，墩、塔、梁固结的混凝土斜拉桥，桥梁全长1296.0m。主桥跨径组合为50 115m 338m 115 50m=668m。主梁为钢筋混土。主墩采用双柔性墩，桥面以上塔柱高73.5m，为单箱混凝土断面，每侧的单根斜拉索直接锚固于塔壁中心处，拉索锚固区采用粗钢筋加劲。　　主墩桩基为Φ3.00m大直径钻孔灌注桩，每墩桩基数量为18条，呈梅花型置；主墩承台横桥方向30.554m，高6.5m；纵桥方向21.8m。设计一个大型套箱，在常规水位以上安装套箱模板，待安装好底板及底层钢筋与整体下放套箱用导管灌注封底砼厚1.5m，总砼方量为679m3。　　　　该资料包含：　　桥型总体布置图　　12#、13#主墩基础一般构造图　　12#、13#主墩承台防撞系统布置图　　12#、13#主墩及基座一般构造图　　10#、15#边墩及基础一般构造图　　11#、14#辅墩及基础一般构造图　　主梁总体布置图　　主梁纵向预应力钢绞线布置图　　主梁纵向预应力粗钢筋布置图　　主梁横向及竖向预应力钢束布置图（二）　　斜拉索几何尺寸及材料一览表　　斜拉索套筒及锚垫板构造图　　斜拉索减震、护罩及锚具构造图　　主梁立模标高表及各主要索力一览表　　主塔一般构造图（二）　　主塔锚索区预应力钢筋布置图（二）　　主桥防撞栏构造图　　主塔避雷系统布置图　　主桥施工流程图　　…… 　　共计22张 10# 15#边墩及基础一般构造图 11#、14# 辅墩及基础一般构造图l 斜拉索减震、护罩及锚具构造图斜拉索套筒及锚垫板构造图l 主梁纵向预应力钢绞线置图主桥防撞栏构造图主桥施工流程图 12#、13#主墩基础一般构造图l
