6层框架饭店毕业设计方案(计算书、建筑结构设计CAD图纸).dwg

[复制链接]

0

主题

0

帖子

1176

积分

超级版主

Rank: 8Rank: 8

积分
1176
发表于 2020-9-30 20:44:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


[学士]某6层框架饭店毕业设计(含计算书、建筑结构设计图)   该资料为:[学士]某6层框架饭店毕业设计(含计算书、建筑结构设计图)   工程名称:帝都饭店;   工程规模:主体6层;   结构类型:钢筋混凝土框架结构;   工程环境:该项目位于H市市区;   地面粗糙度:C类;   建筑类别:丙类;   场地土类别:二类;   设计使用年限:50年;   结构重要性系数:1.0;   现浇钢筋混凝土房屋抗震等级:三级;   环境类别:上层一类,基础:二(a)类;   抗震设防烈度为7度(第一组别),设计地震基本加速度值为0.10g;   防火等级为二级;   底层层高为4.2m,其它层均为3.6m,女儿墙高1.0m。   室内外高差为0.5m,无地下室。   内容包括:   第一部分 建筑设计总说明   第二部分 饭店结构设计与计算   共78页。   该资料包含:   建筑平面图、建筑立面图、建筑剖面图、楼面结构布置图、板配筋详图、基础配筋详图、梁柱配筋图、基础详图共9张图纸。

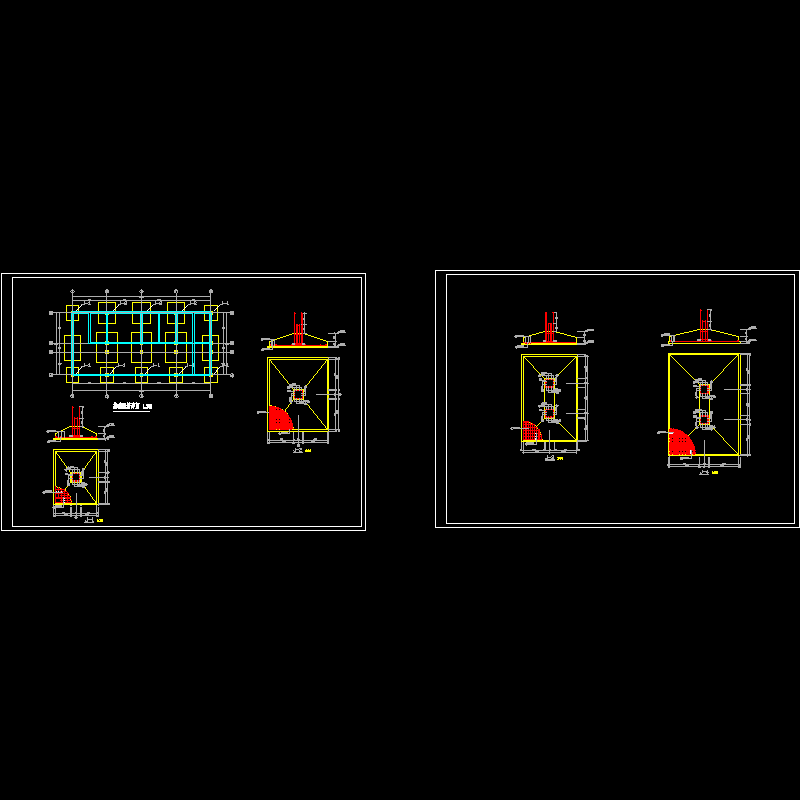

基础配筋图.dwg
基础配筋图.dwg

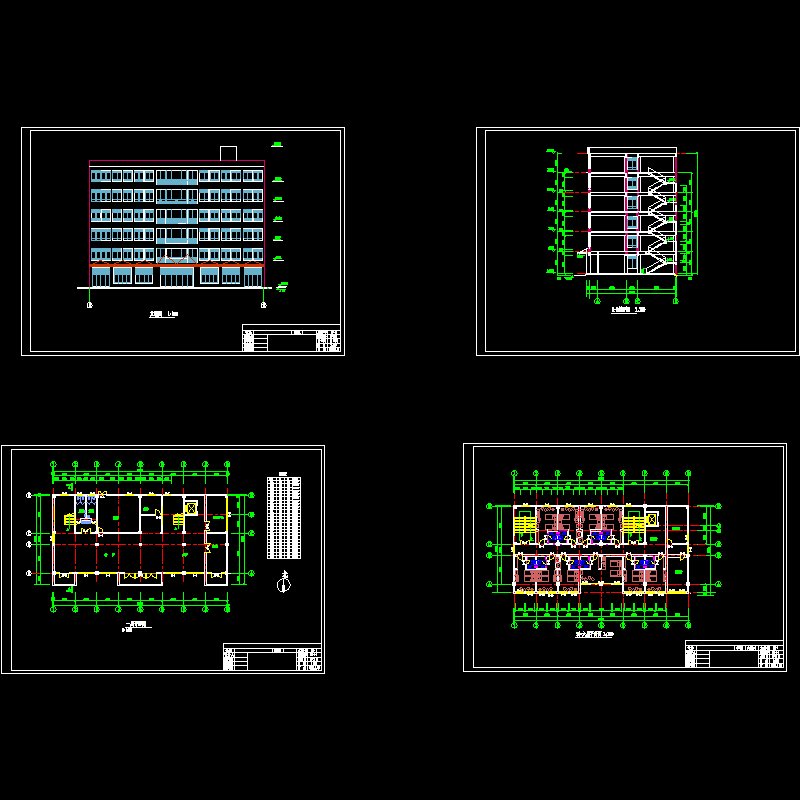

建筑图.dwg
建筑图.dwg

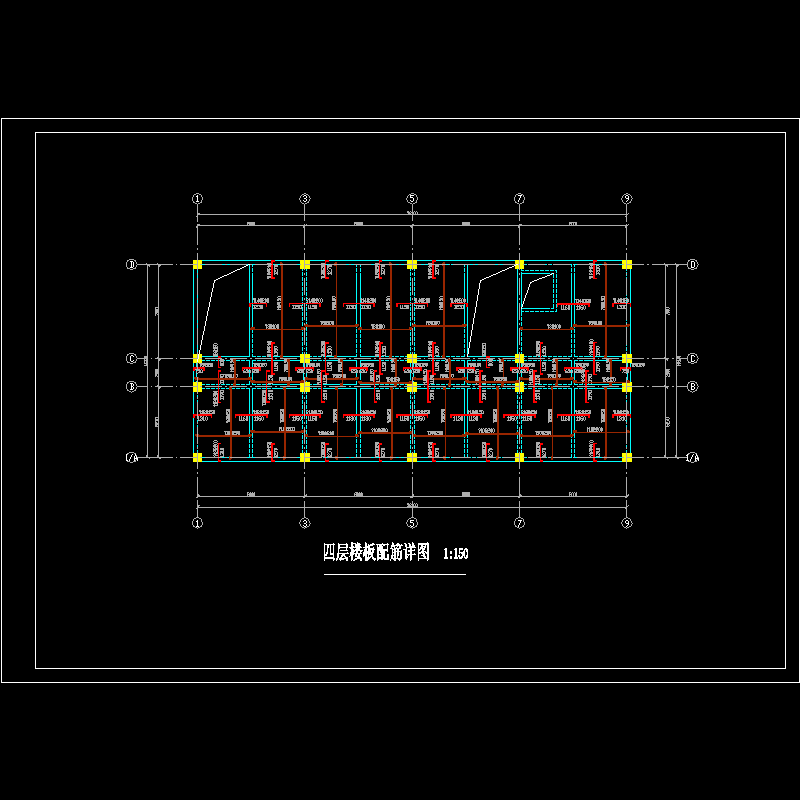

板的配筋图.dwg
板的配筋图.dwg

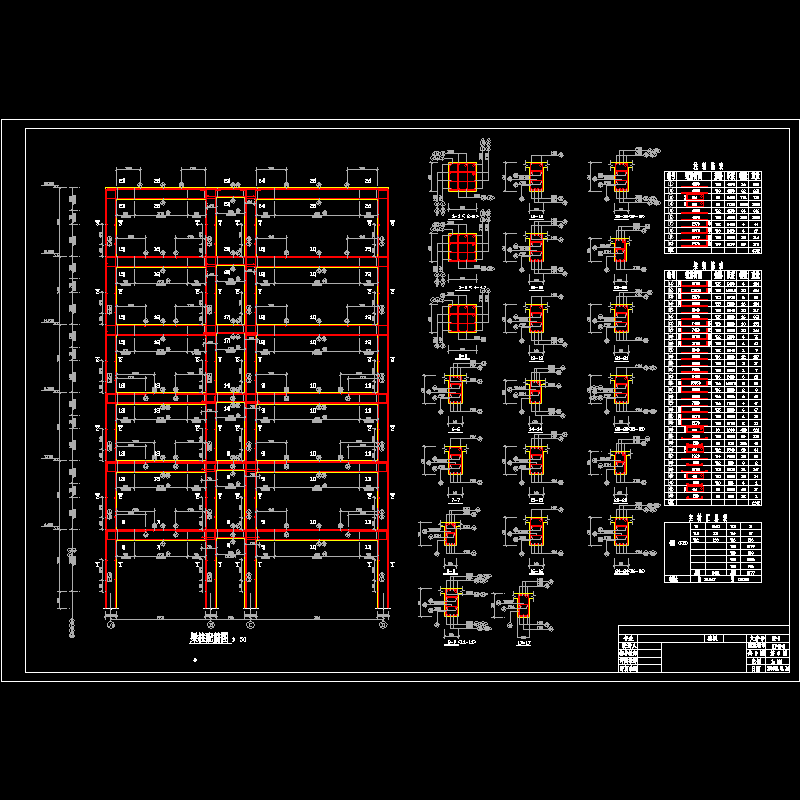

梁柱配筋.dwg
梁柱配筋.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-30 20:44:42上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。

附件2099v11ecwscfcfedc2cc0d.rar

1.76 MB

下载  售价: 100 积分    赚积分
