80m双向四车道下承式钢管砼简支系杆拱桥设计cad图纸

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　本次施工图设计采用一孔计算跨径为80m的下承式钢管混凝土简支系杆拱桥，桥全长86.1m(台尾～台尾)，采用两幅分离式设计。 　　单幅桥面横向布置为：2.3m(人行道、栏杆) 4.5m(非机动车道) 2.5m（防撞墙、加劲纵梁宽） 16m(双向四车道) 2.0m（防撞墙、加劲纵梁宽），桥面全宽54.6m。 　　...... 　　设计标准： 　　1、道路等级：城市道路1级； 　　2、车道数：双向四车道； 　　3、设计行车速度：50km/h； 　　4、设计荷载：城─B，人群荷载：2.5kN/m2； 　，共58张CAD设计图。

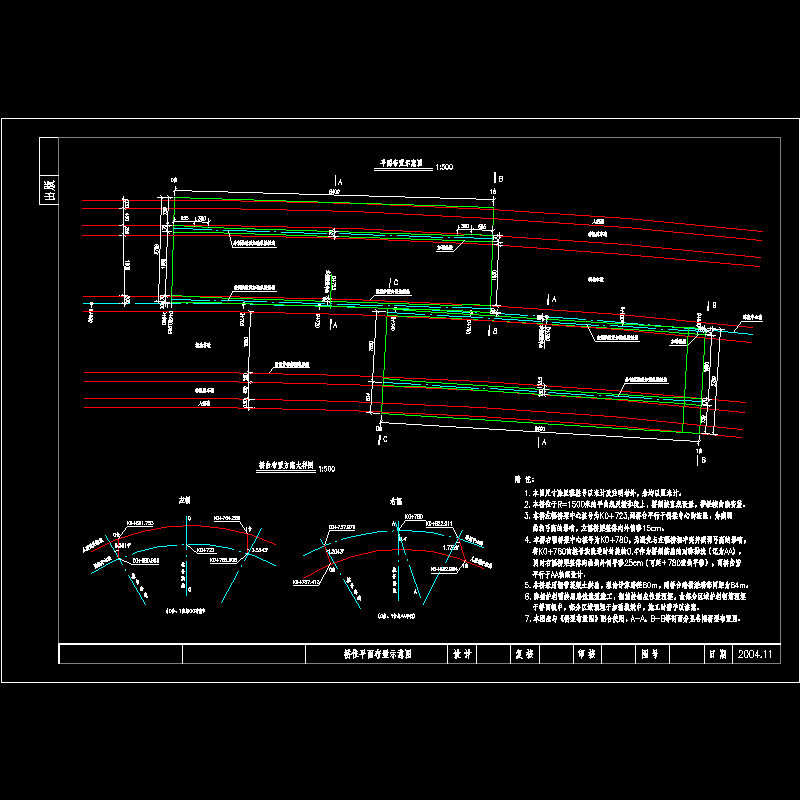

04、平面布置示意图.dwg

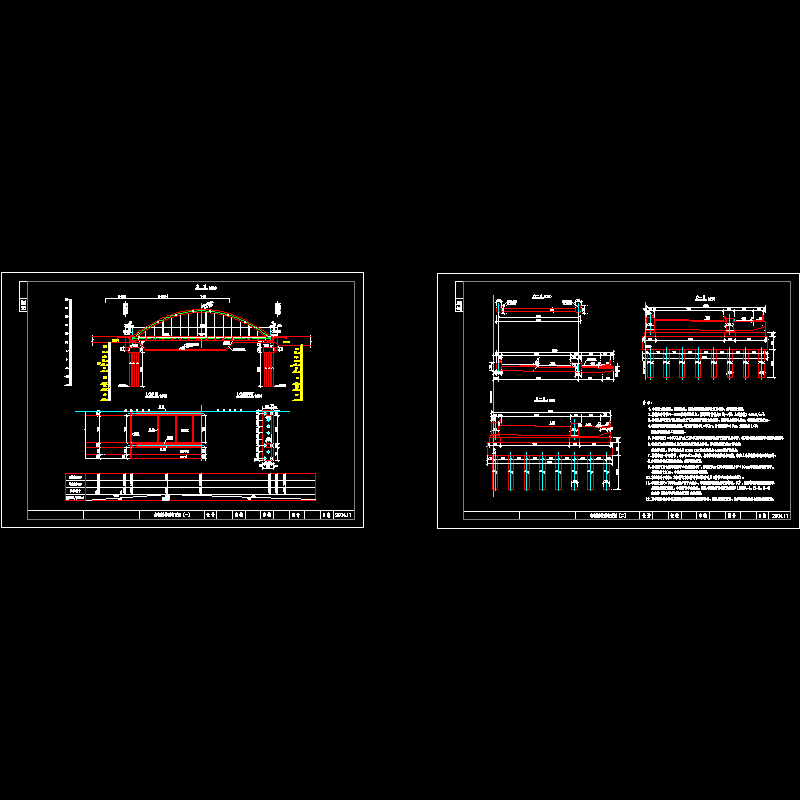

05-6、左幅总体布置图.dwg

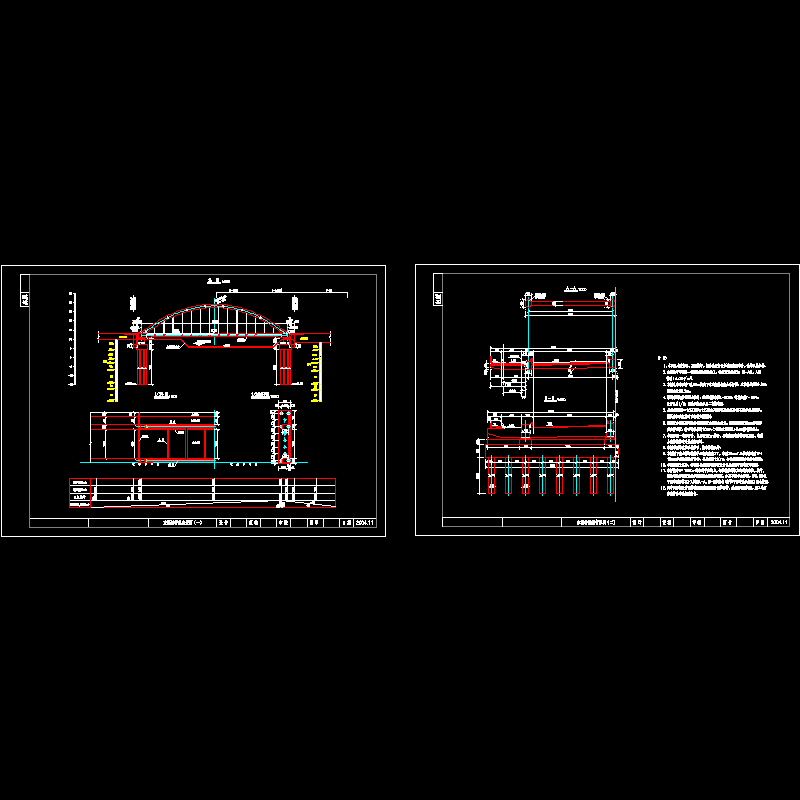

07-8、右幅总体布置图.dwg

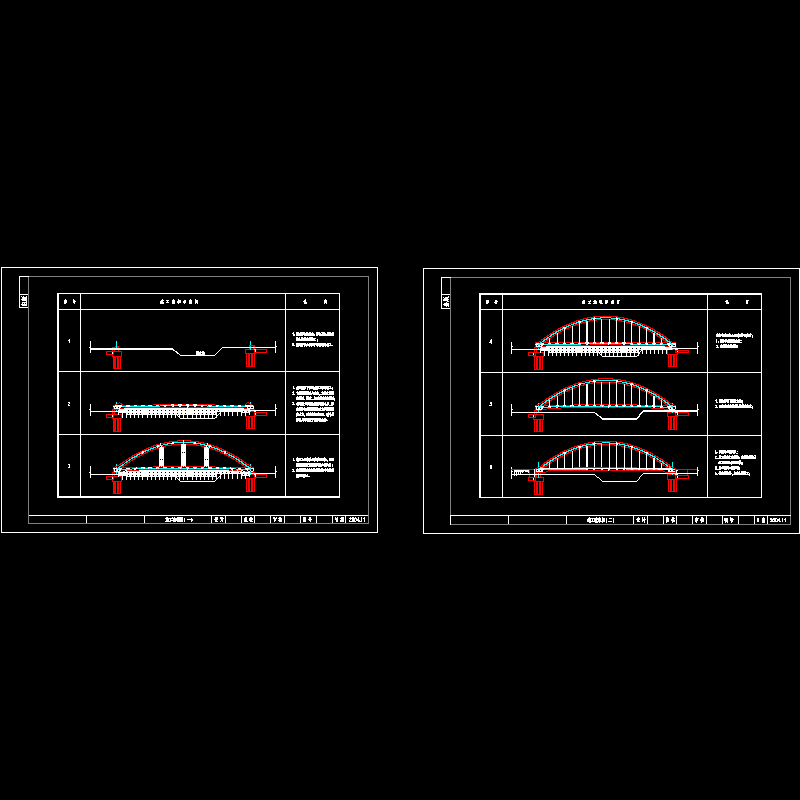

09-10、施工流程.dwg

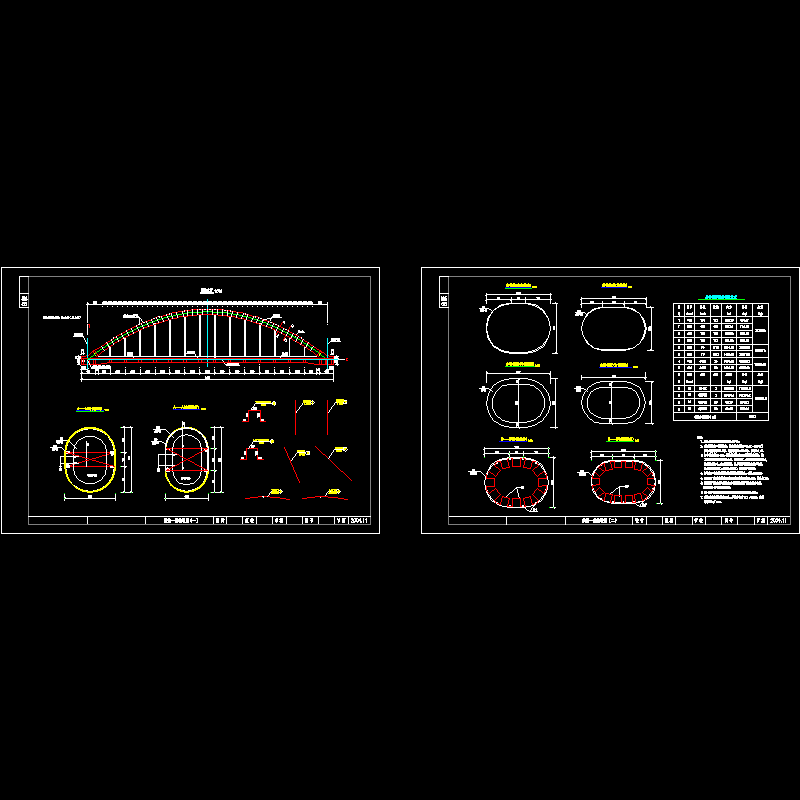

11-12、拱肋一般构造图.dwg

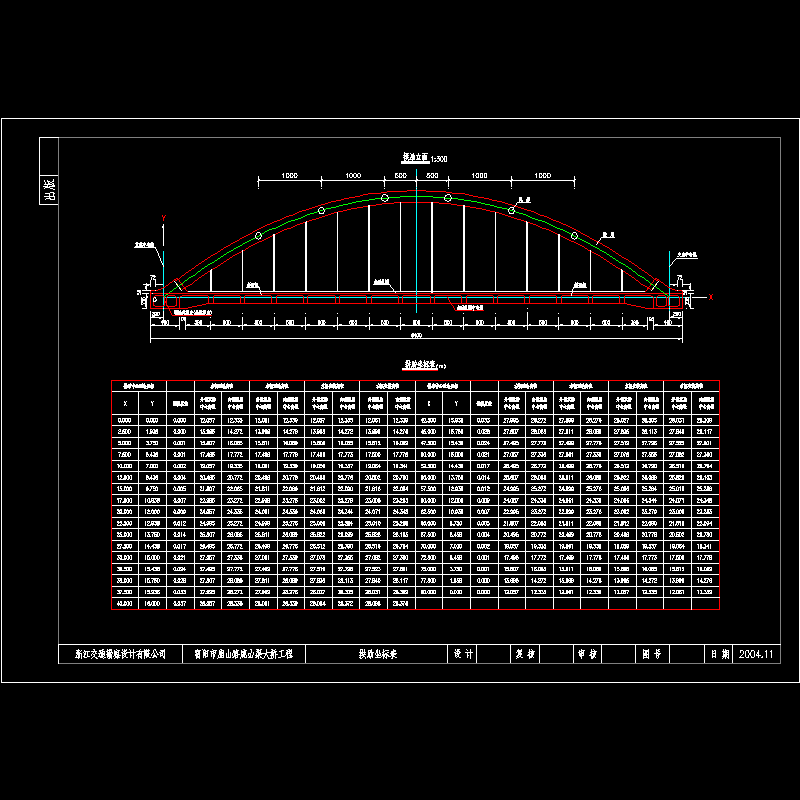

13、拱肋坐标预拱度.dwg

14、拱肋连接.dwg

15、风撑.dwg

16、吊杆构造图.dwg

17、吊杆锚固构造图1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
