主跨90m下承式系杆拱桥全套CAD施工图（86页图纸，总宽26米）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

总体布置：本方案主桥结构为下承式系杆拱桥，主跨90m，桥宽33.5m，桥梁与河道斜交，斜交角为5.821°。拱肋采用主副拱结构，主拱肋垂直布置，副拱肋斜靠布置，两榀副拱肋各向内倾斜14.44°，主、副拱肋立面矢跨比为1/4.5，拱顶风撑为工字梁结构，吊杆间距4.8m，桥面采用纵横梁体系，现浇桥面板结构，非机动车道及人行道设于主、副拱肋之间。 共86张CAD设计图。

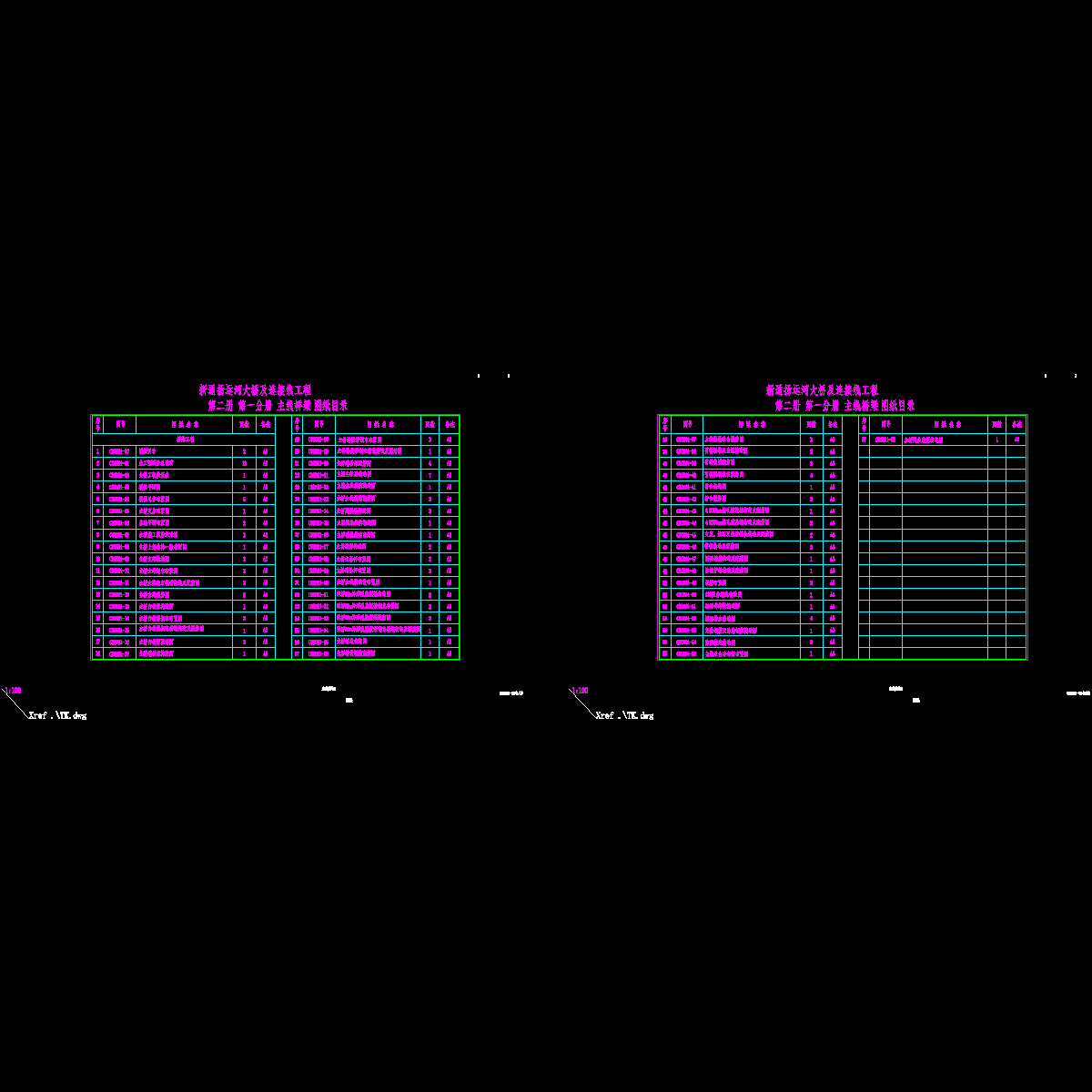

00 目录.dwg

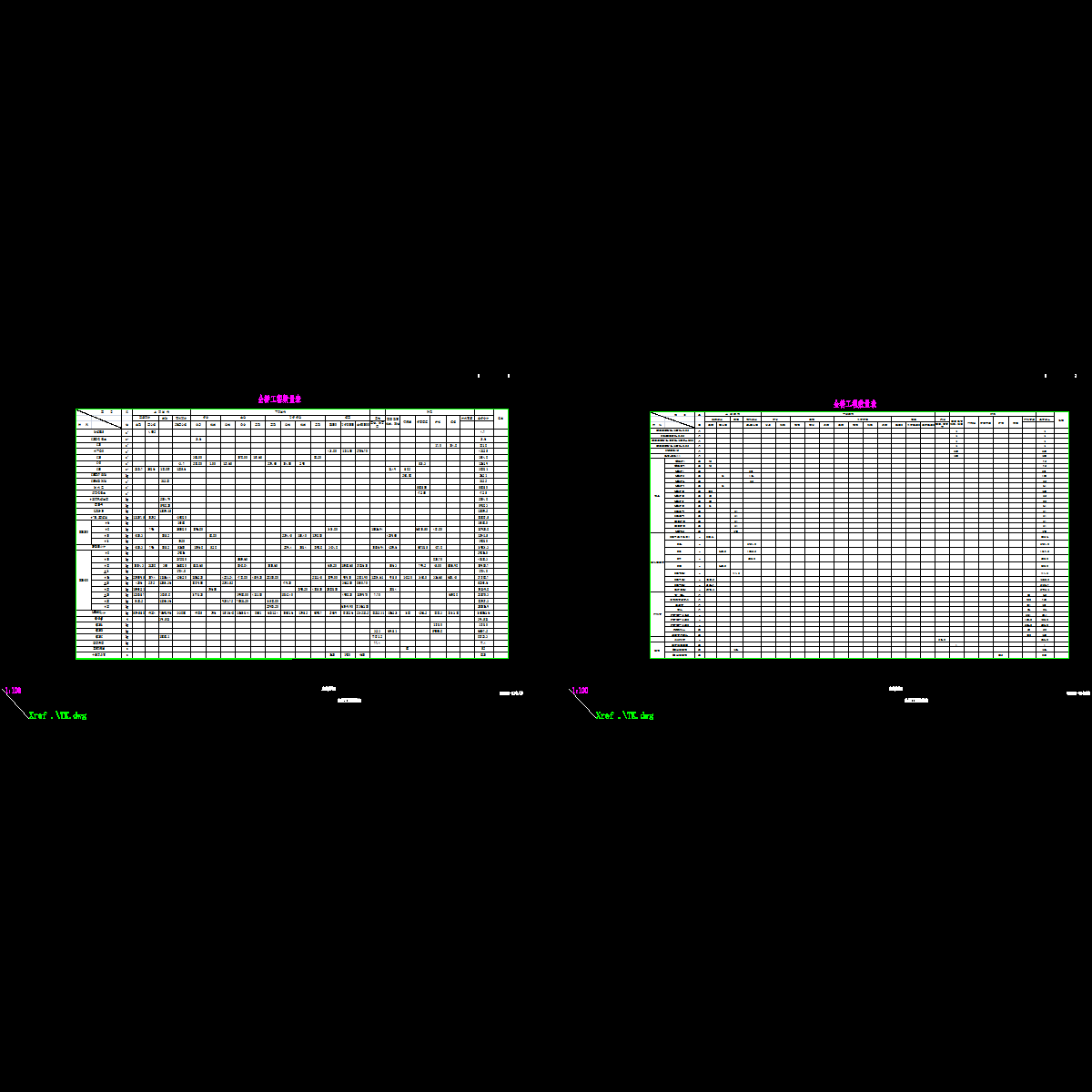

02 工程数量表.dwg

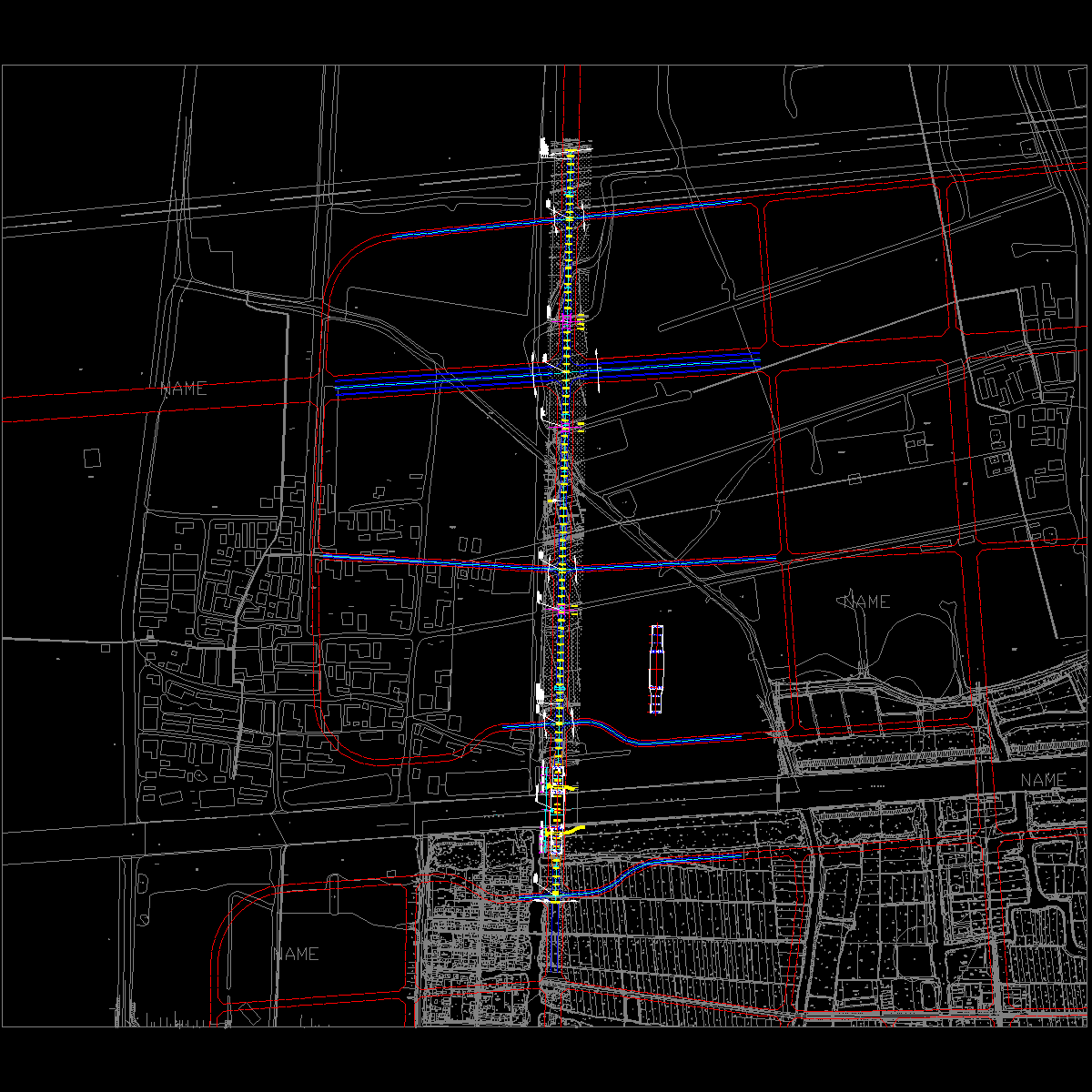

03 桥位平面图.dwg

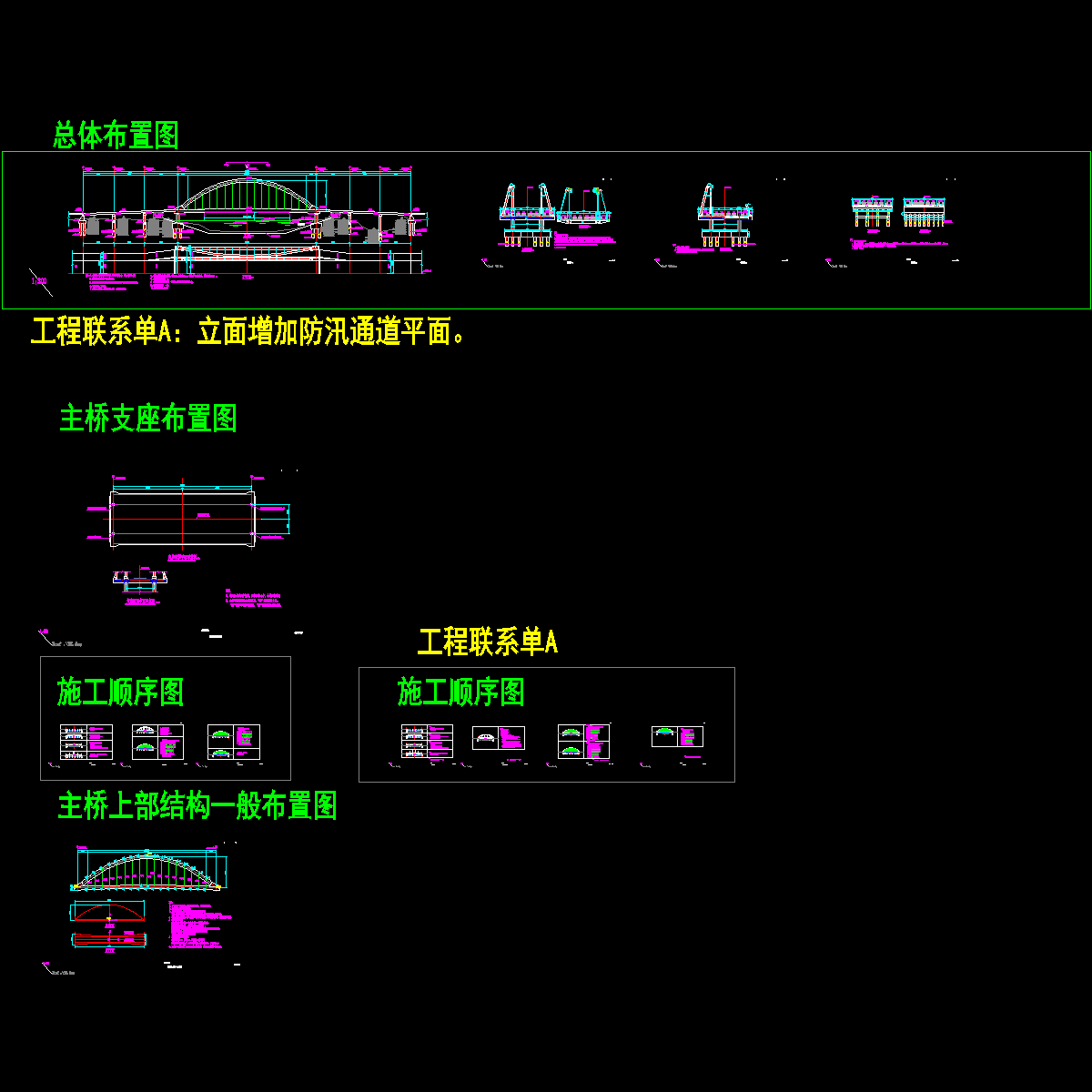

04 05 07 08 总体图纸.dwg

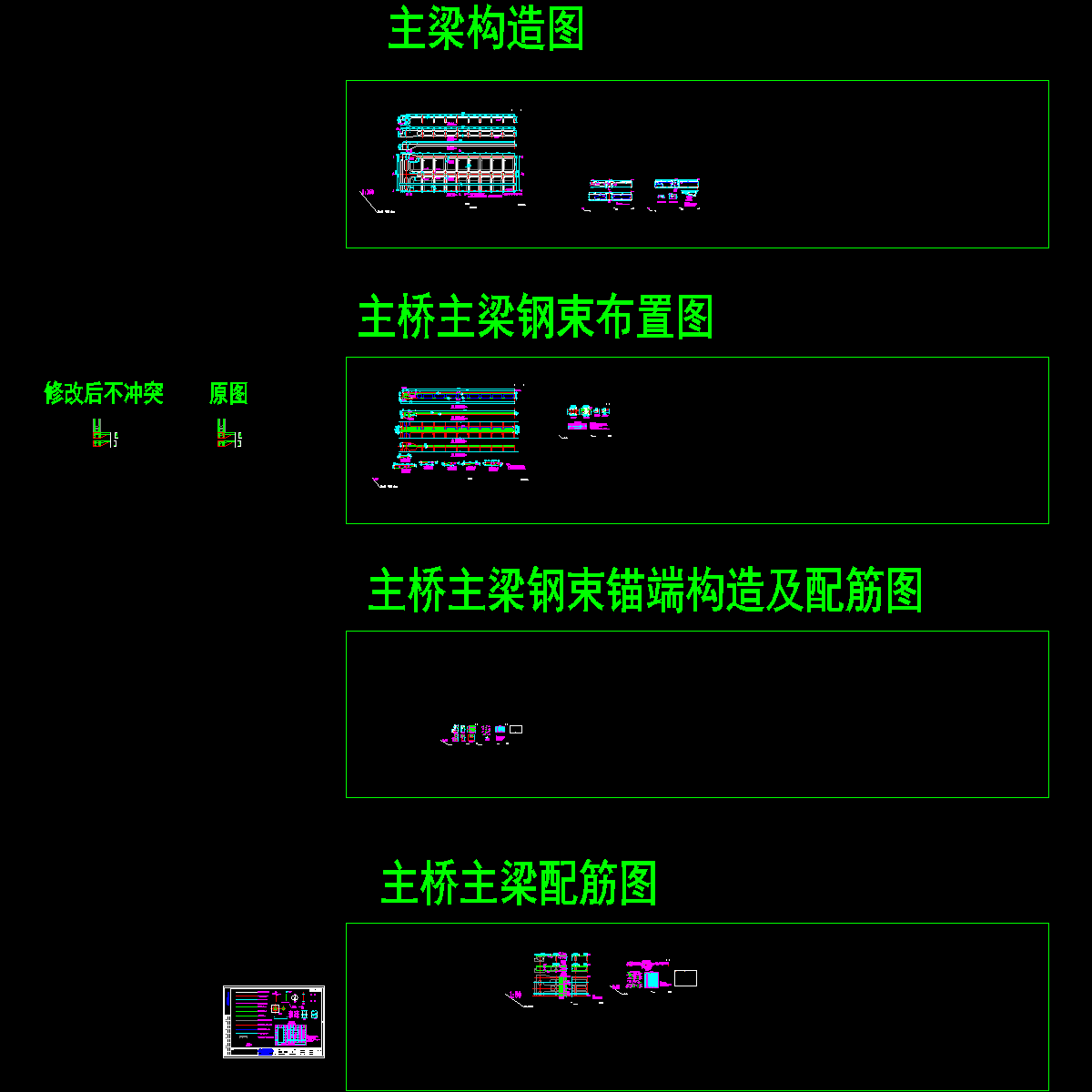

09-12 主梁图纸.dwg

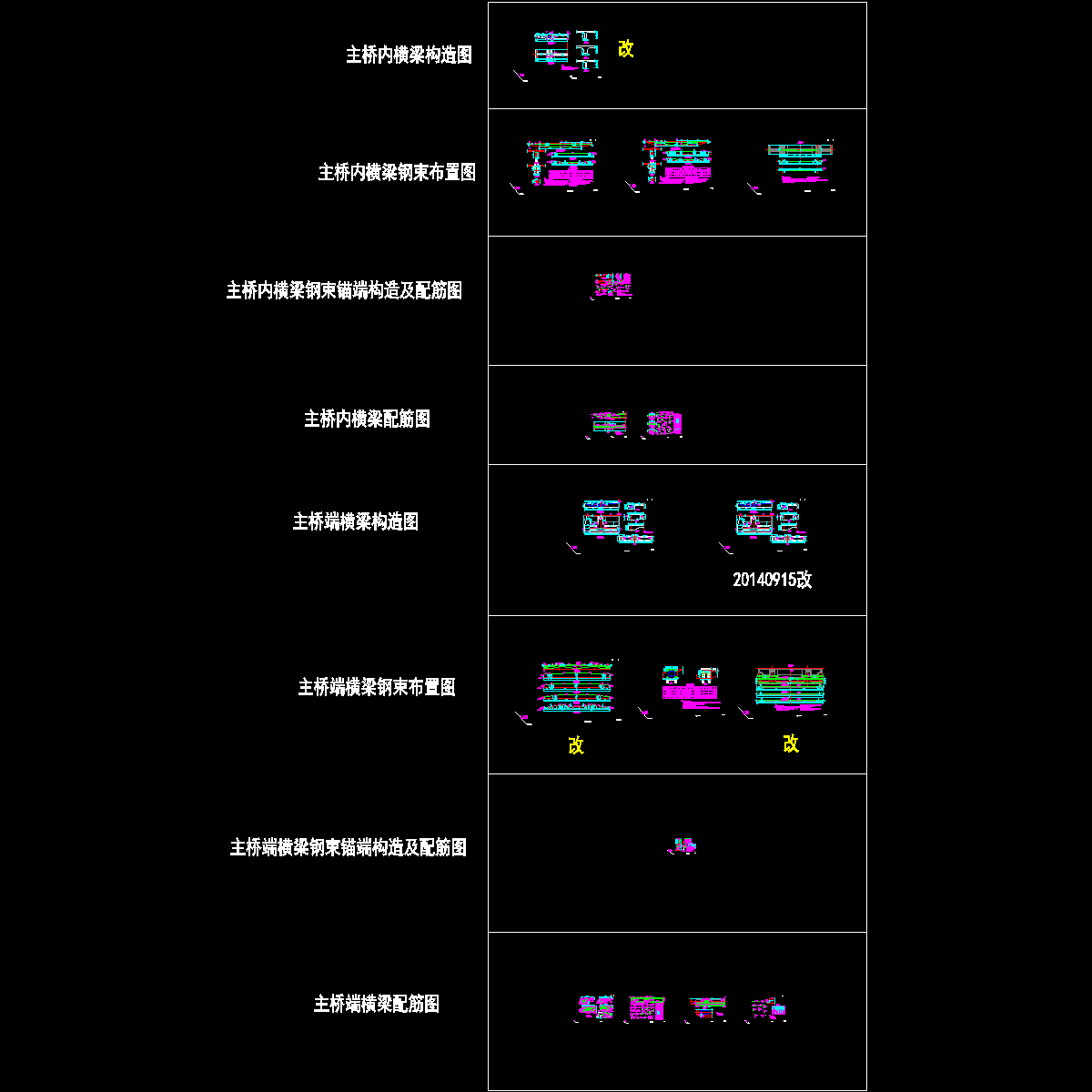

13-20 横梁.dwg

21-29 拱肋 吊杆.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
