3-10米Ｕ型桥台钢筋混凝土板桥施工cad图纸,混凝土空心板

0 主题	0 帖子	1088 积分

超级版主

Rank: 8 Rank: 8

积分: 1088

发消息

发表于 2020-10-7 12:31:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

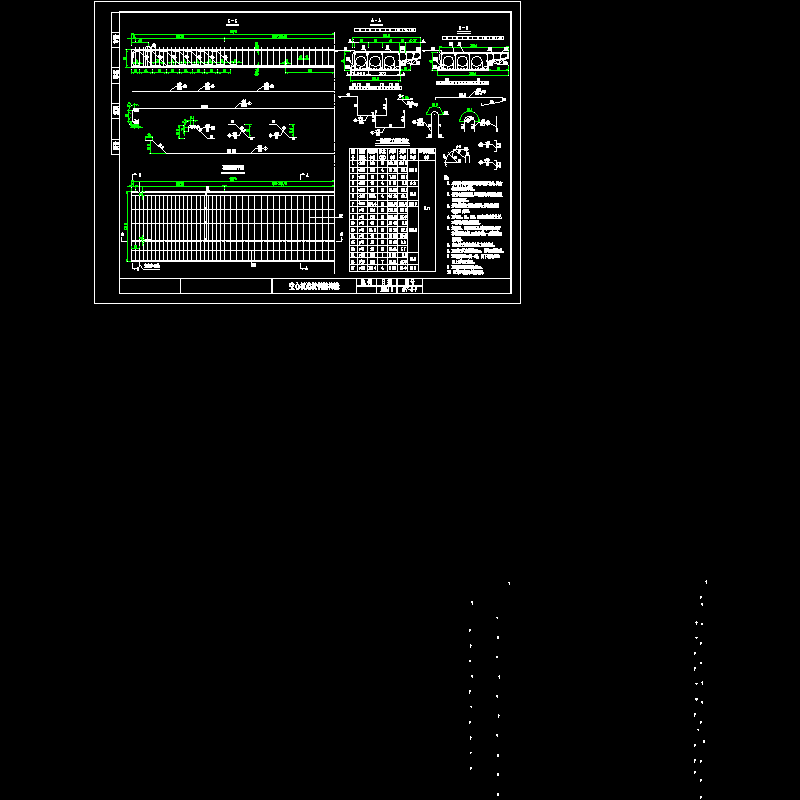

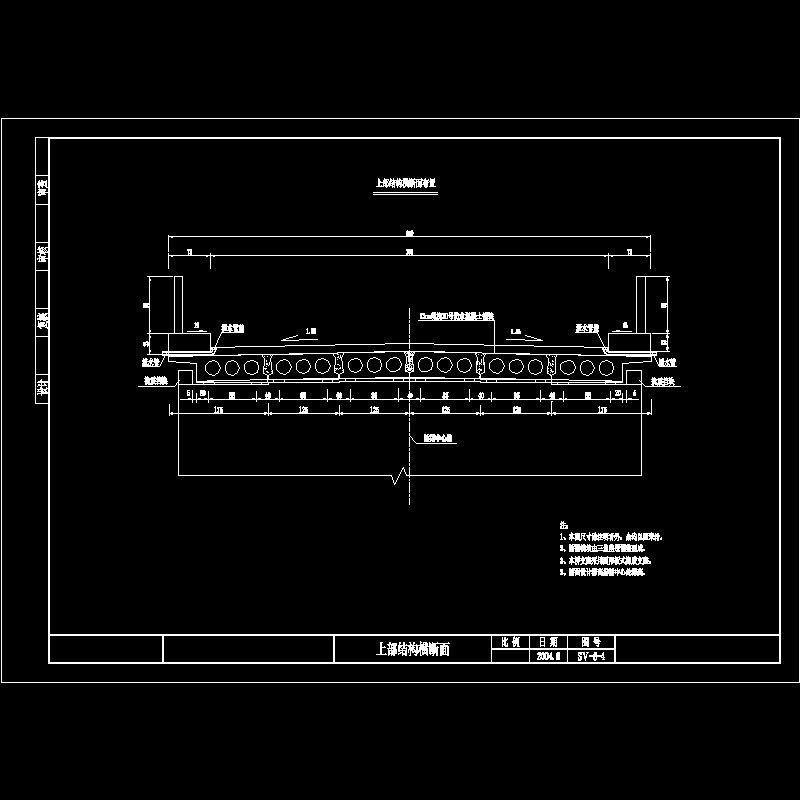

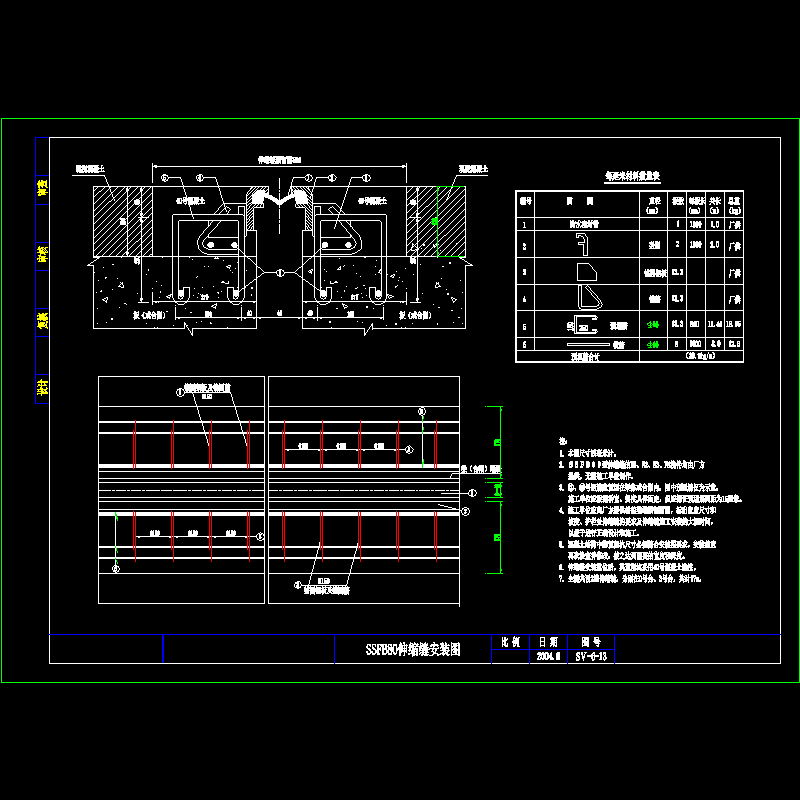

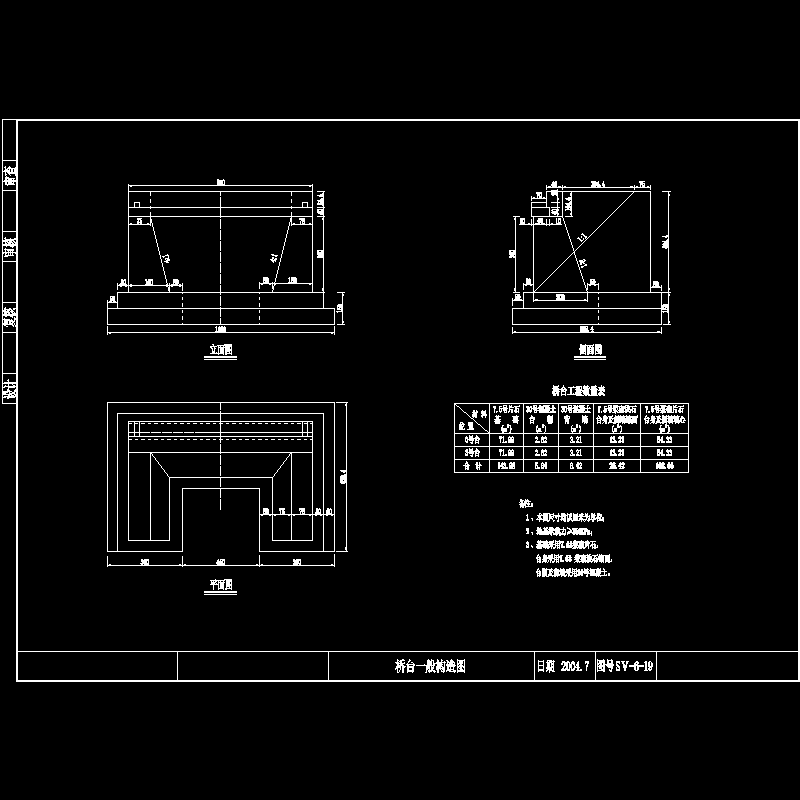

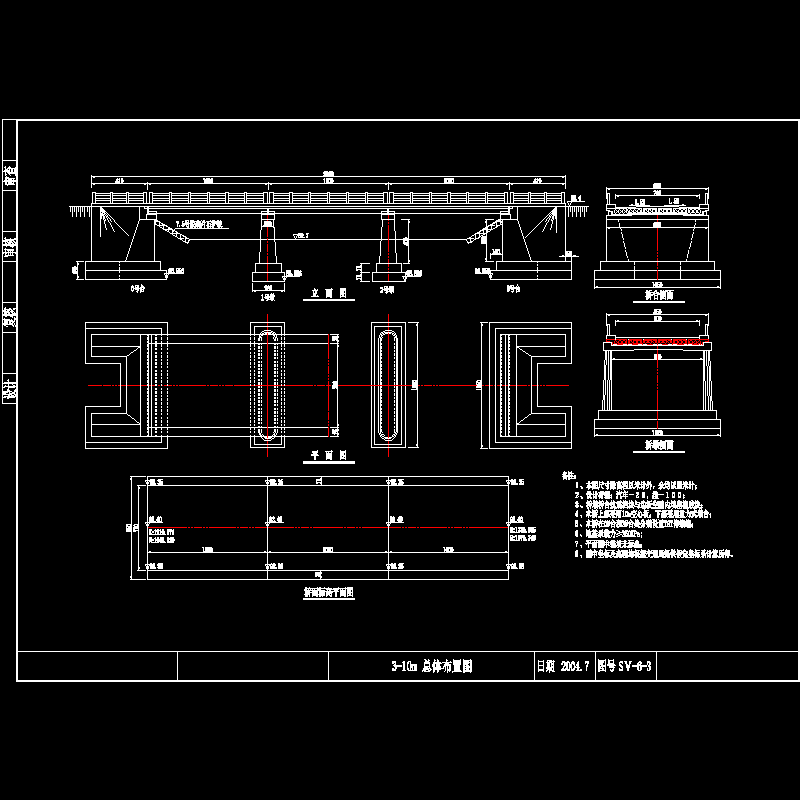

技术标准：　　设计荷载：汽车—20，挂车—100；　　桥面宽度：净7m 2X0.75m；　　地震烈度：Ⅶ度；　　设计洪水频率：1/50；　　...... 　　设计要点：　　上部结构为10米混凝土空心板，下部构造桥台为Ｕ型桥台、重力式桥墩、扩大基础，桥面横坡由三角垫层调整。本桥为三孔一联，共设SSFB-80伸缩缝两道，采用桥面连续。　　...... 　　本桥为农村公路大中桥改建工程,设计标高为桥中心线处标高,其标高及坐标均按交通局提供假定坐标系计算所得，共包含CAD设计图23张。
