跨径为(20 25 6)m的板梁桥cad图纸,中板,边板钢筋构造图和伸缩缝构造图

jxyy7788 · 发表于 2020-10-7 20:01:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

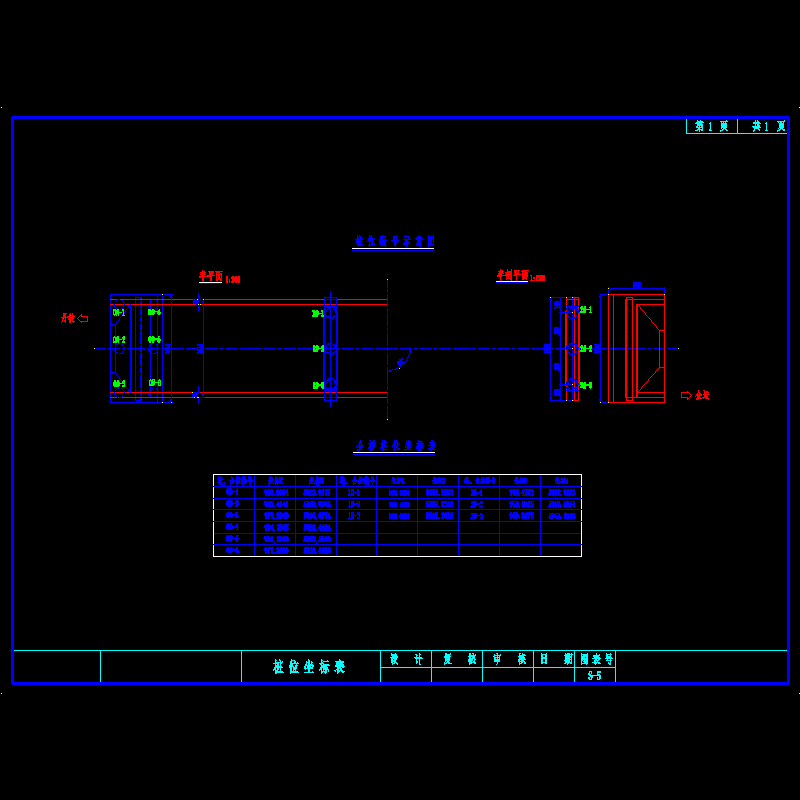

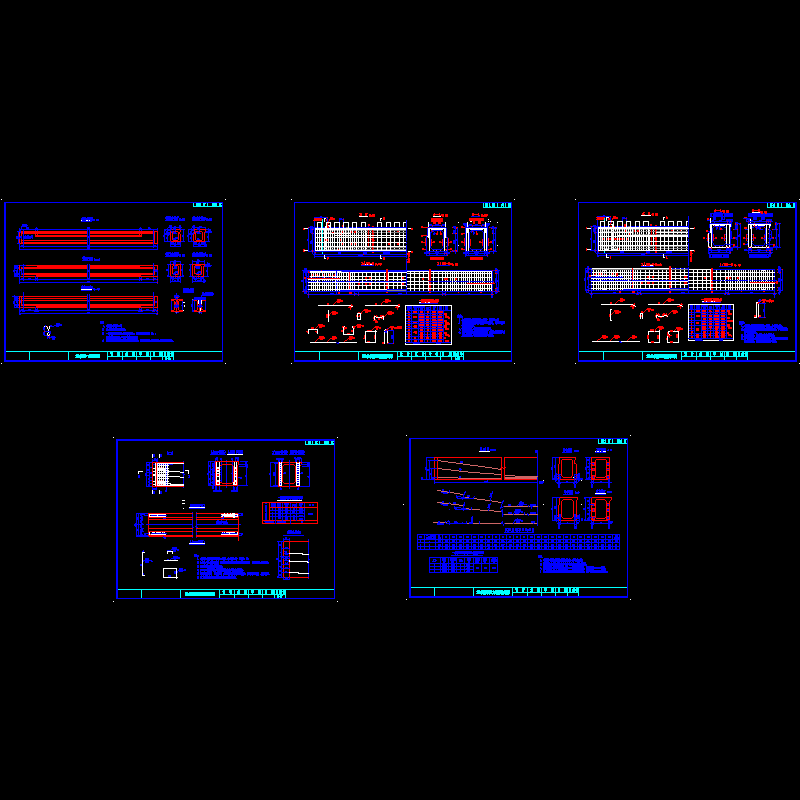

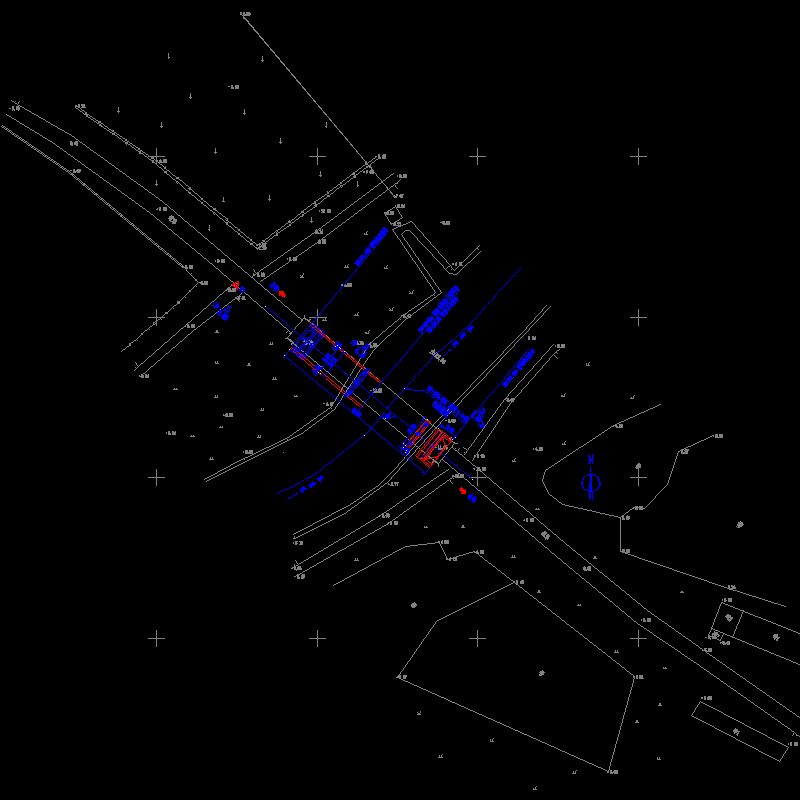

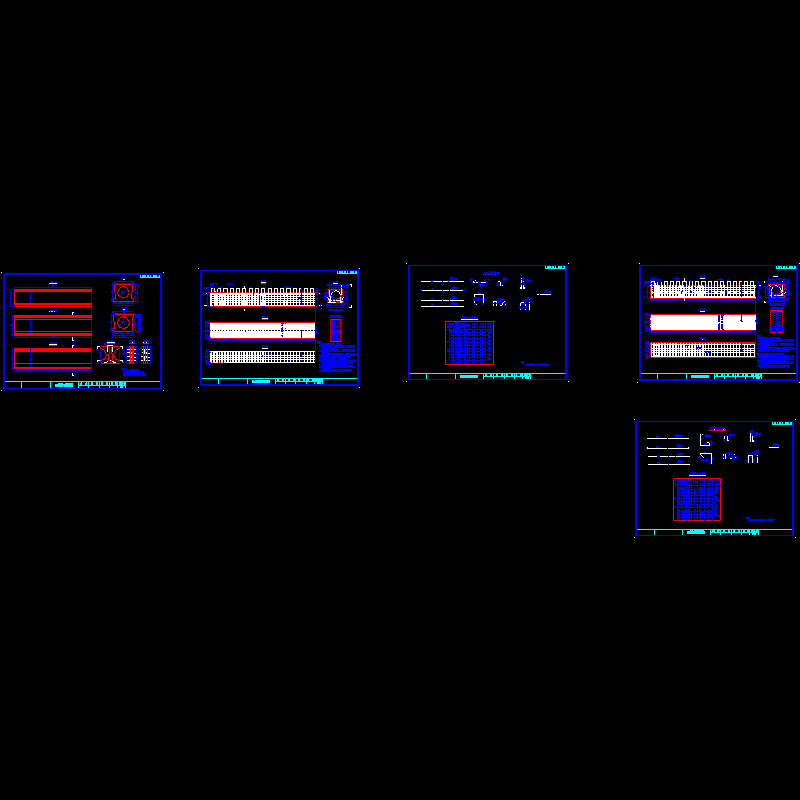

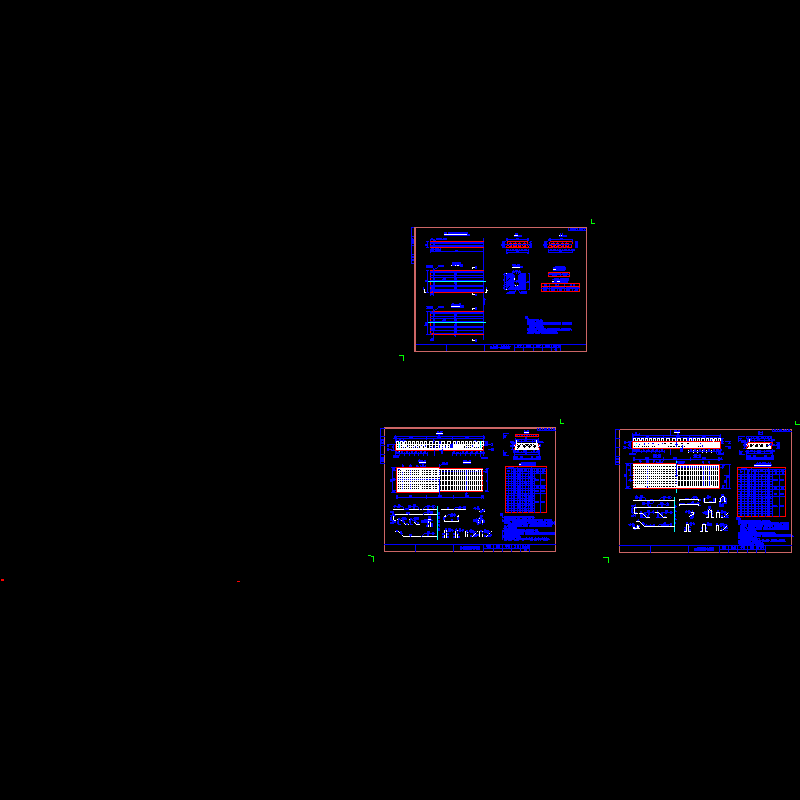

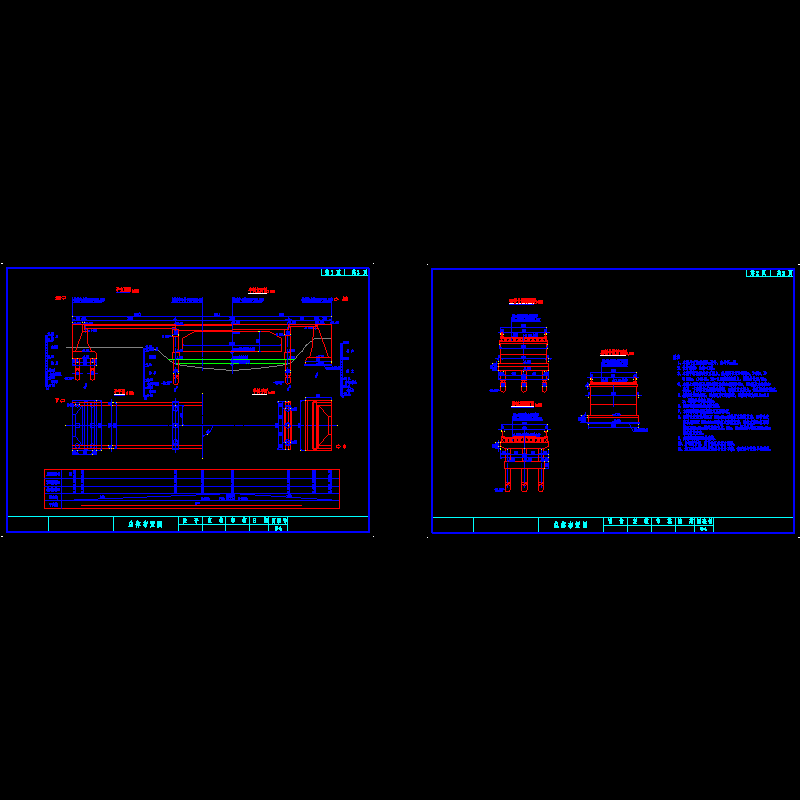

拟建新桥中心桩号为K0 100.000，为一联三跨简支混凝土板梁桥，全桥长56.93m，全桥布孔为：20 25 6m。该桥平面处于直线段上，中心线与河道中心线正交，纵断面位于R=2000m、T=56m、E=0.784m、i1=2.8%和i2=-2.8%的竖曲线上。该桥上部结构采用6m钢筋砼空心板梁和20m、25m预应力砼空心板梁，下部结构采用柱式桥墩，U型重力式桥台，钻孔灌注桩基础。　　　　设计说明　　工程数量表　　桥梁地理位置图　　总体布置图　　桩位坐标表　　6m板梁一般构造图　　6m中板钢筋构造图　　6m边板钢筋构造图　　20m板梁一般构造图　　20m中板钢筋布置图　　20m中板材料数量表　　20m边板钢筋布置图　　20m边板材料数量表　　25m板梁一般构造图　　25m中板普通钢筋构造图　　25m边板普通钢筋构造图　　25m板梁锚端钢筋构造图　　25m板梁预应力钢束构造图　　预应力梁板预埋钢板构造图　　防震锚栓布置图　　支座构造图　　桥墩一般构造图　　1#桥墩盖梁钢筋构造图　　2#桥墩盖梁钢筋构造图　　桥墩桩基钢筋构造图　　1#桥墩挡块钢筋构造图　　2#桥墩挡块钢筋构造图　　桥墩系梁钢筋构造图　　0#桥台一般构造图　　0#台帽钢筋构造图　　0#桥台承台钢筋构造图　　0#桥台桩基钢筋构造图　　3#桥台一般构造图　　3#台帽钢筋构造图　　3#桥台基础钢筋构造图　　桥面铺装钢筋构造图　　桥面连续构造图　　钢筋混凝土栏杆构造图　　伸缩缝构造图
