技术标准： 跨径：25米 斜度： 0°、5°、10°、15°、20° 25°、30°、35°、40°、45° 设计荷载：汽车－超20级， 挂车－120 桥面宽度：2×净－12.0米 ...... 墩台形式： 本套通用图下部构造桥墩采用柱式墩，桥台根据台高和施工方法的不同，设计有桩柱式台和肋式台。基础部分根据地基承载力的不同设计有扩大基础和钻孔灌注桩基础两种。 桥墩按双柱式墩设计。桥台高度大于4米时可采用肋式台；桥台高度在4米以下时可选择采用桩柱式台。为方便施工，桩柱式桥台桩柱采用相同直径。斜度不大于25°时，采用双柱（或双肋）；斜度大于25°时，采用三柱（或三肋）。 ...... 共104张CAD设计图。
00目录251下部.dwg
00目录252下部.dwg
01说明251下部.dwg
01说明252下部.dwg
02桥墩材料1_1.dwg
03桥台材料1_1.dwg
03桥台材料2_1.dwg
03桥台材料2_2.dwg
03桥台材料2_3.dwg

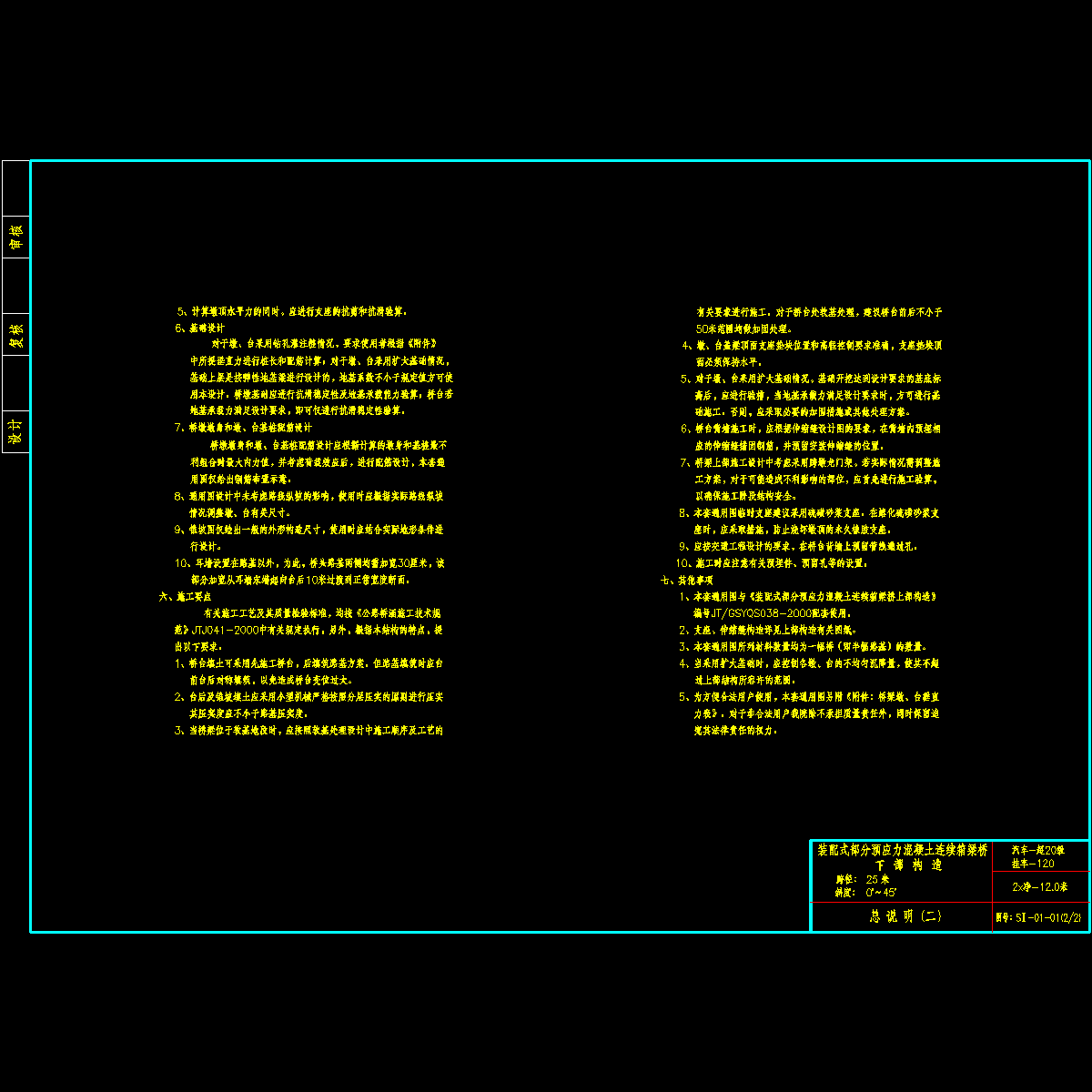

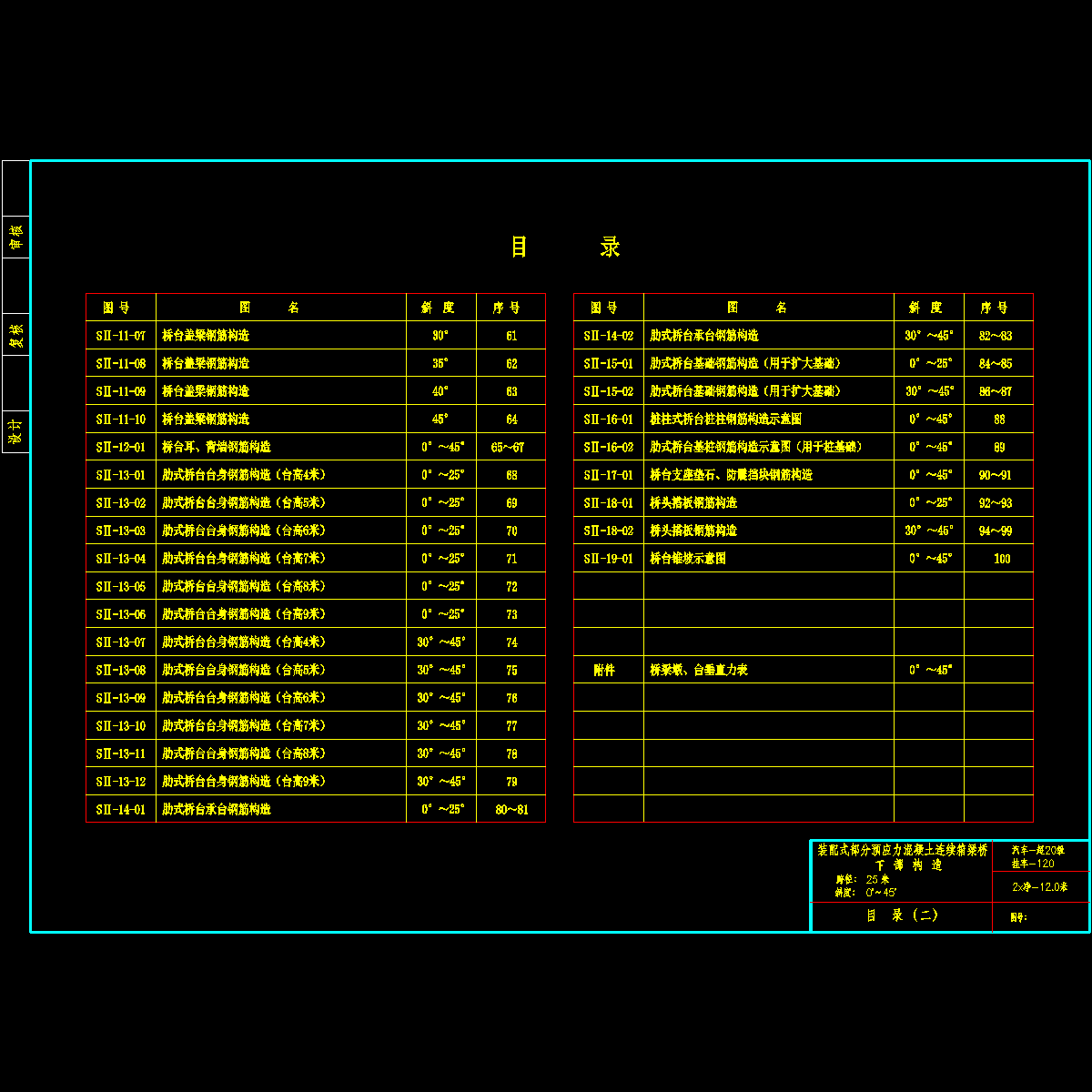

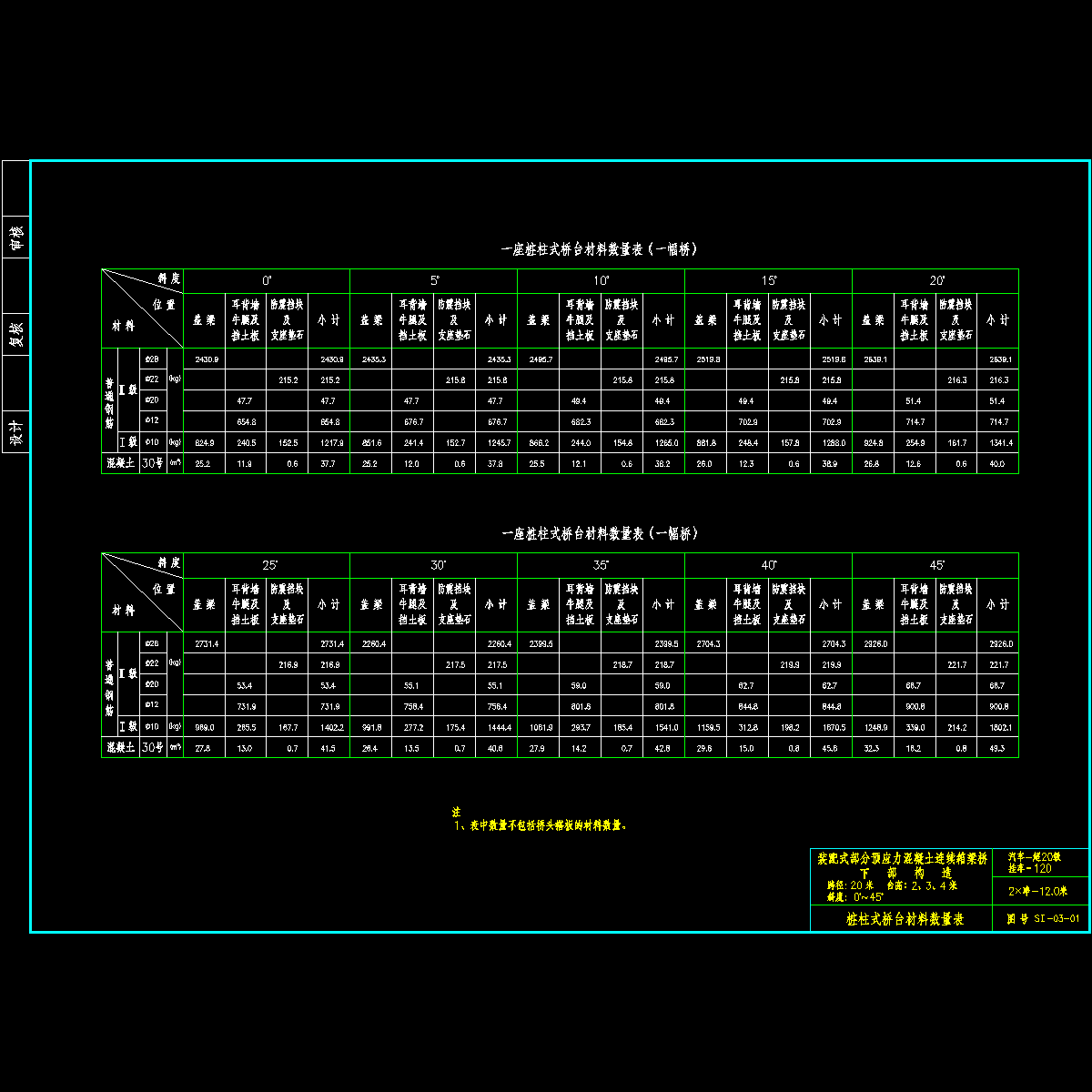

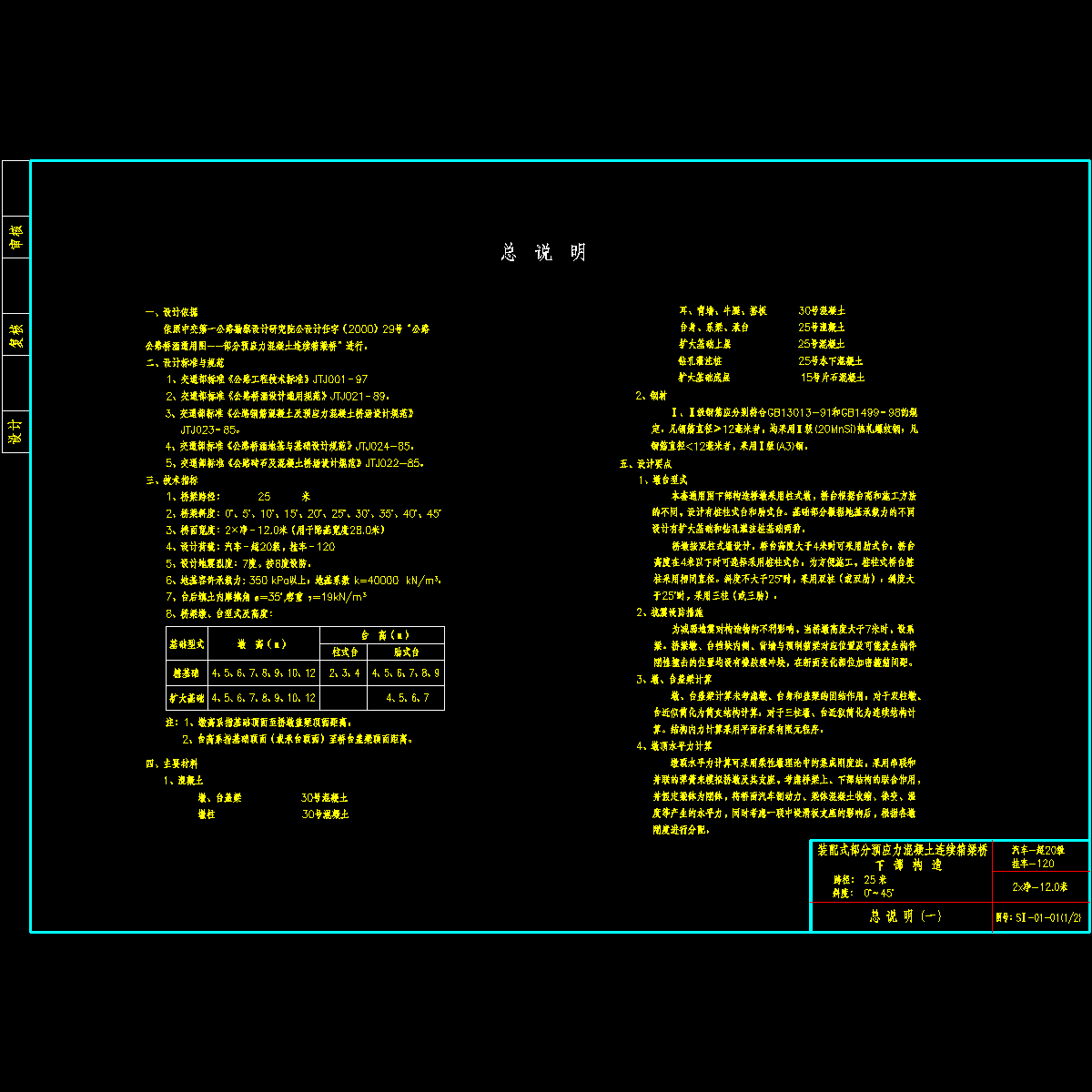

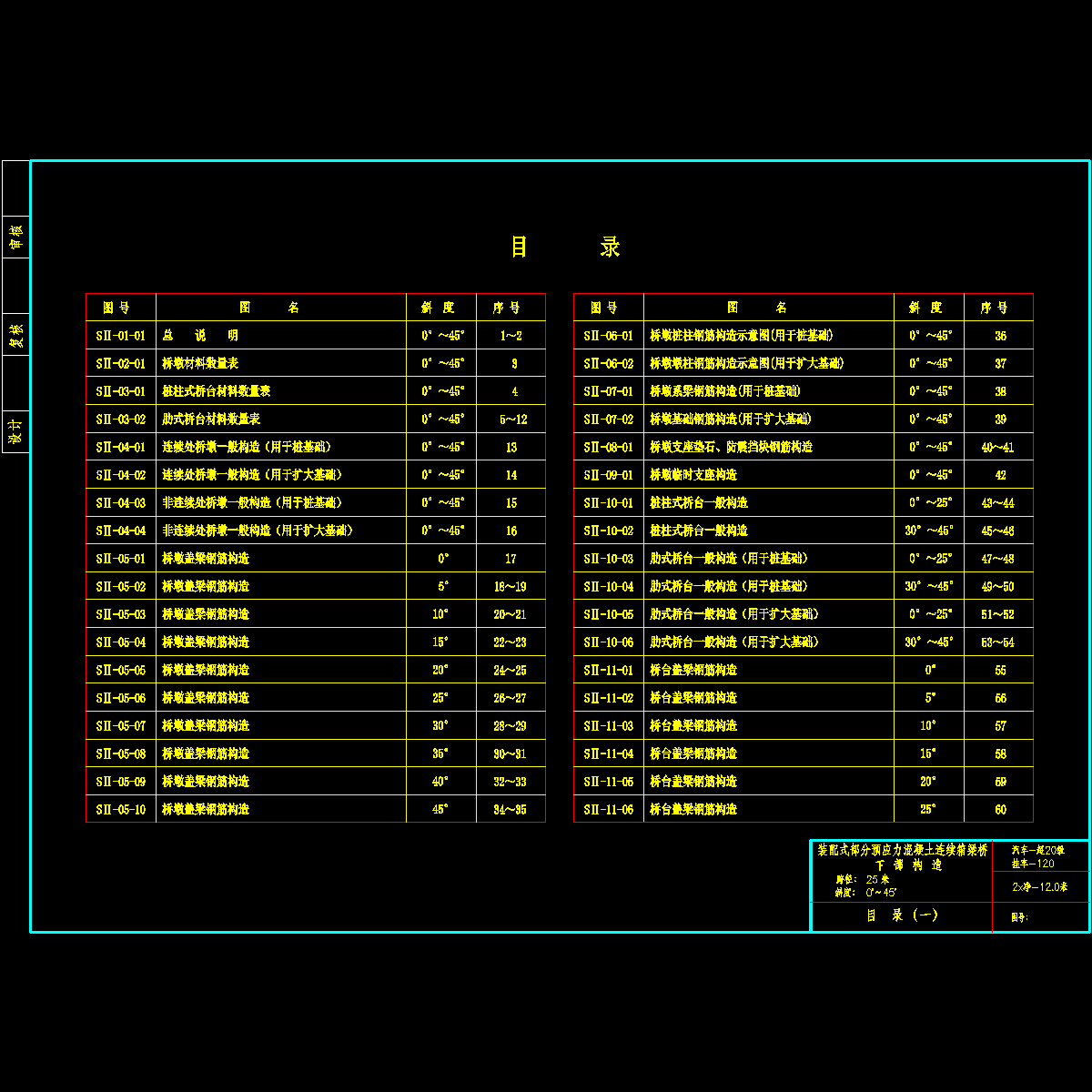

03桥台材料2_4.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
