综合办公楼电气设计CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑地上层数：4层
• 建筑设计面积：3670.51平方米
• 负荷等级：三级负荷
• 防雷等级：三级
• 设计阶段：施工图
• 设计内容：强电,弱电,安防, 防雷接地 ,消防电气,智能建筑
• 电力工程：10kV及以下变电所
• 供电方式：TN-C-S

附件详情

• 一、电气设计说明
• 二、配电系统图
• 三、电气平面图
• 四、防雷接地平面图
• 五、弱电设计说明
• 六、 弱电平面图

附件详情

本稿件是某综合办公楼电气施工图纸，设计包含低压配电系统、电气动力 照明系统 、防雷接地系统、弱电系统
工程建筑面积3670.51平方米，建筑高度为16.76米，建筑类别为全框架混泥土结构，层数4层，工程负荷等级为三级，采用TN-C-S系统接地方式。

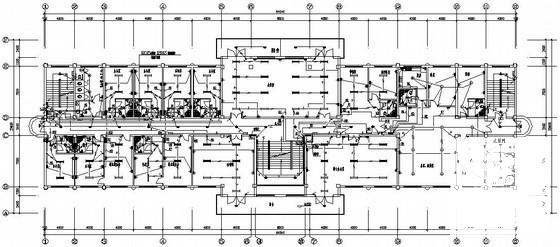

第 1 张图

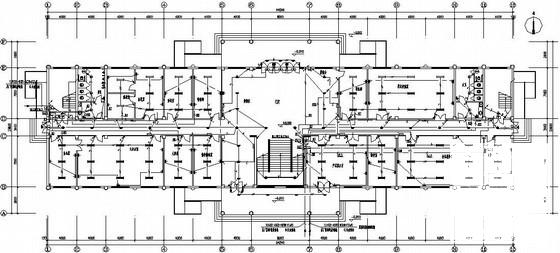

第 2 张图

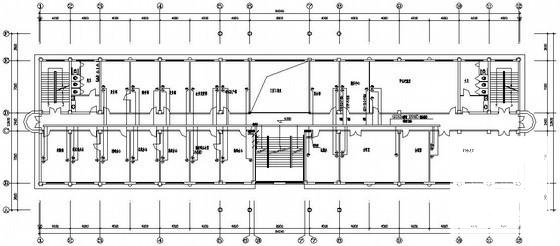

第 3 张图

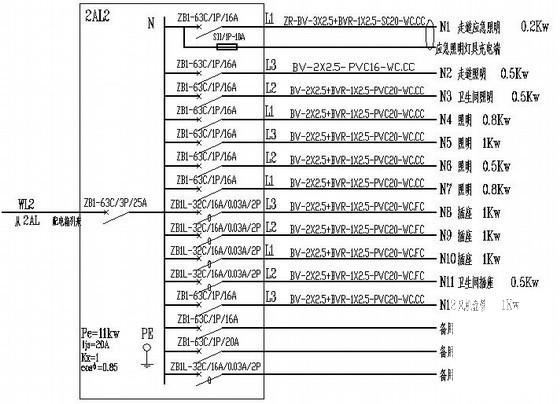

第 4 张图
