大学室外管网CAD施工图纸(高压电缆).dwg

aassjjkk · 发表于 2020-10-17 11:03:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

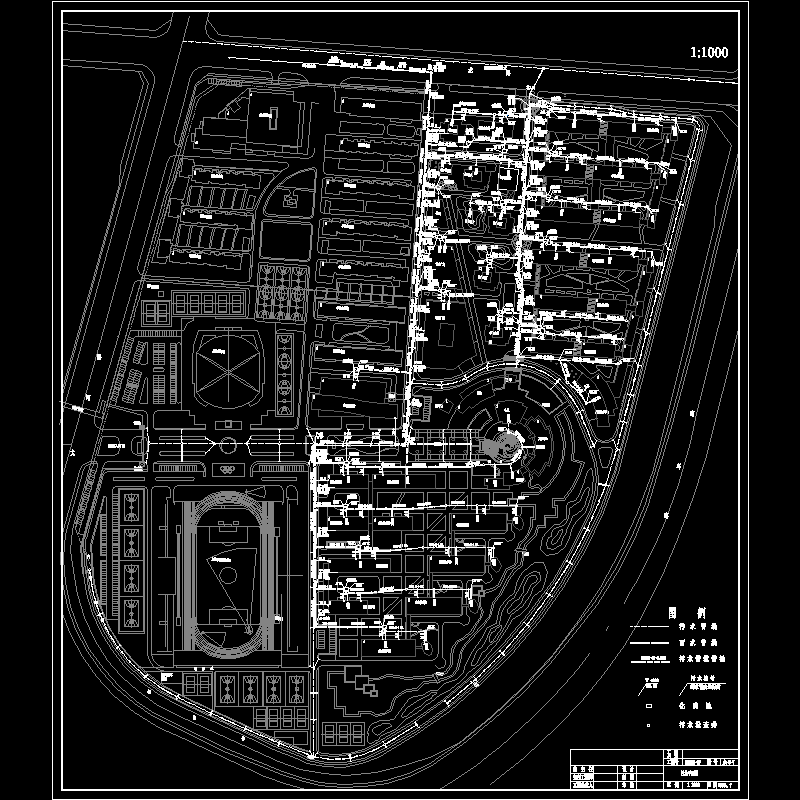

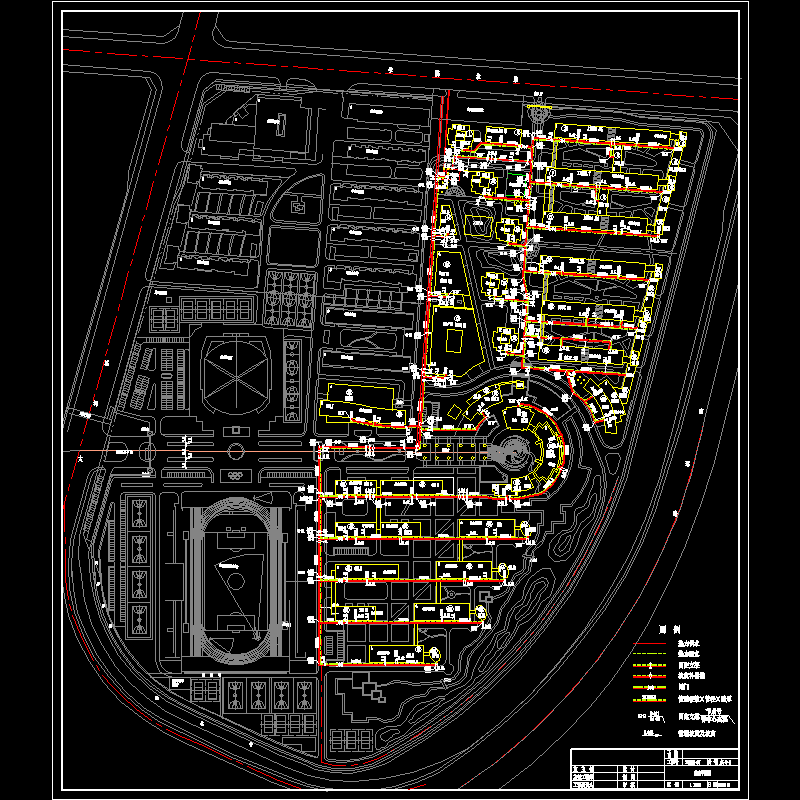

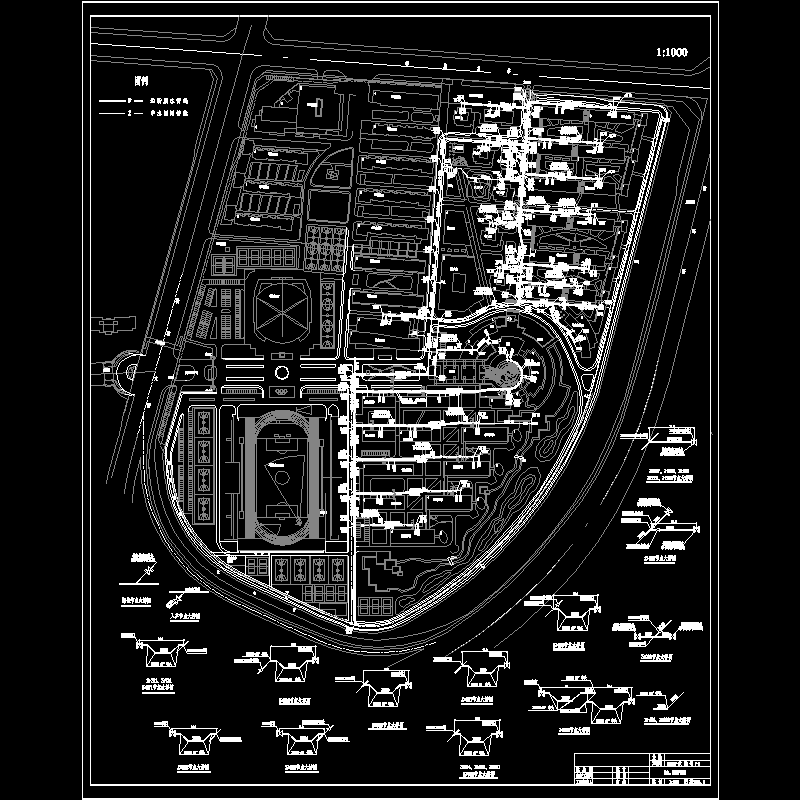

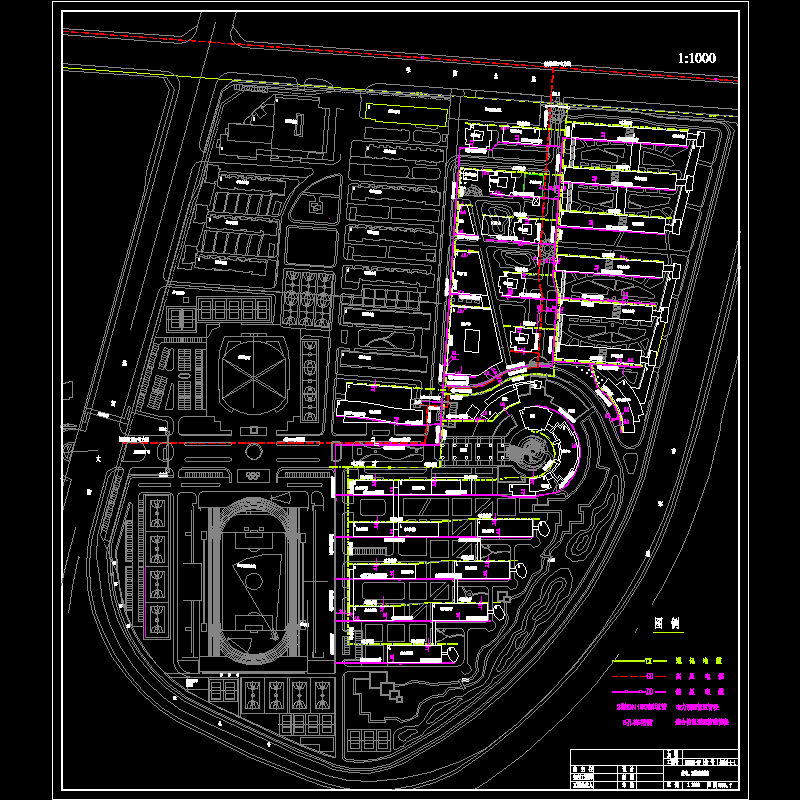

附件详情一 . 本图为河北某大学室外市政上水、消防给水、生活加压水、雨水、生活污水、中水、生活废水、校区内热力管道工程施工图。　　二 . 本图采用黄海系高程,北京三度带座标.图中所注尺寸单位:除管径为毫米外，其它均以米计.图中所注雨水、污水、废水标高为管内底标高,市政上水、消防给水、中水、热力标高为管中心标高. 　　三 . 管网综合图中管线包括雨水、生活污水、生活废水、市政上水、消防、生活加压水、中水、热力、燃气、高压电缆、低压电缆、通讯电缆。<通讯电缆包括电话线、有线电视、广播、监控及宽带网等。
