大学校区室外强弱电管网CAD初设图纸

该附件为青海师范大学新校区室外电气管网设计图纸。

概况：

该项目为青海师范大学新校区室外电气管网设计，项目位于青海市，本规划校区占地86.89公顷，规划建筑面积约45.32万平方米。

该项目在校园动力中心修建10kV变电站（开闭所），为校园内提供10kV电源。根据负荷大小、用电负荷分布,结合建筑设计规划8处10/0.4kV变配电所，分区域供电。

该项目在学校综合楼设置弱电控制中心、消防兼安防控制中心、教学监控中心。在教学区东三楼过设置有线电视中心和有线广播中心。弱电规划包括电信、电视、网络、安防、广播、校园一卡通、计量管理、自动消防等等。

设计范围：

高、低压电力综合管网设计；弱电工程综合管网设计。

部分图纸摘录：

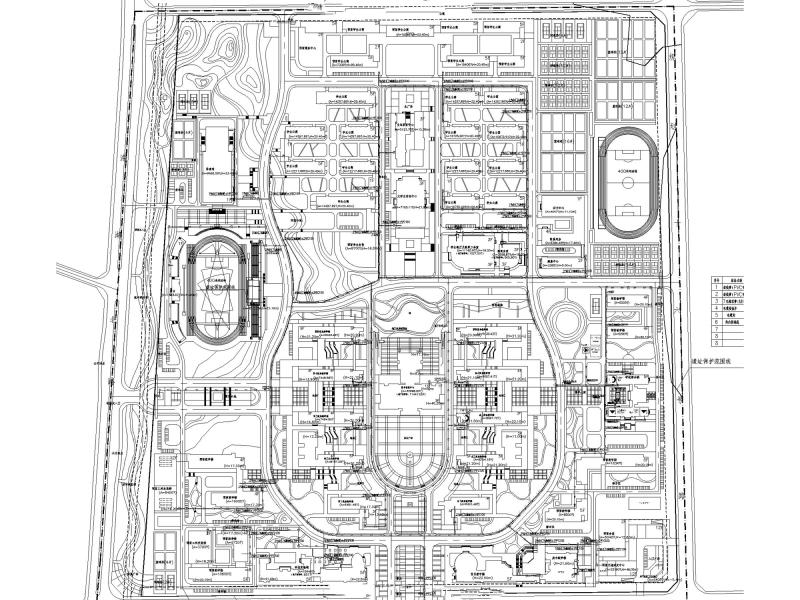

强电管线平面布置图

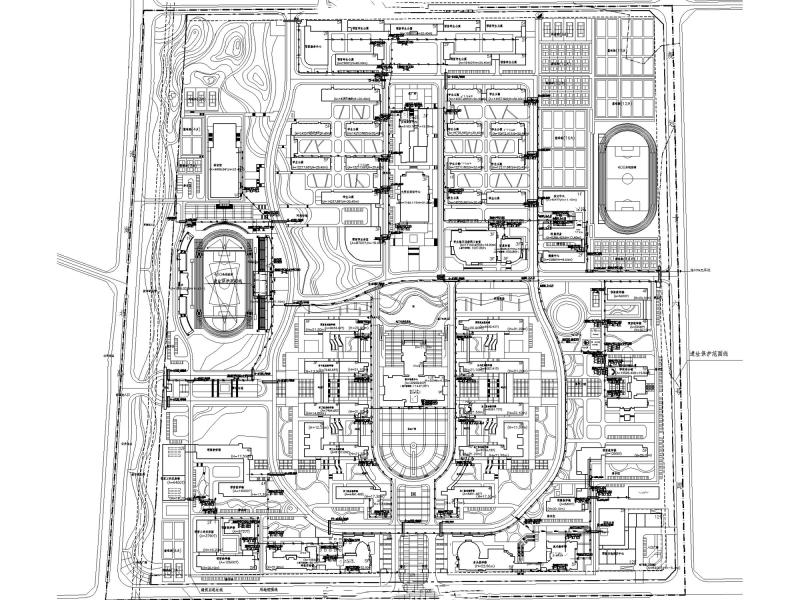

弱电管线平面布置图

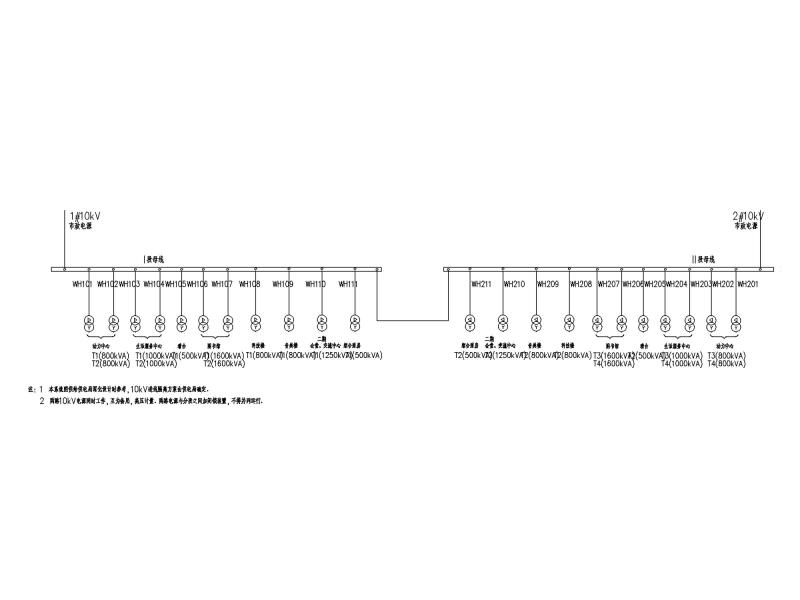

变配电所10kV母线主接线示意图

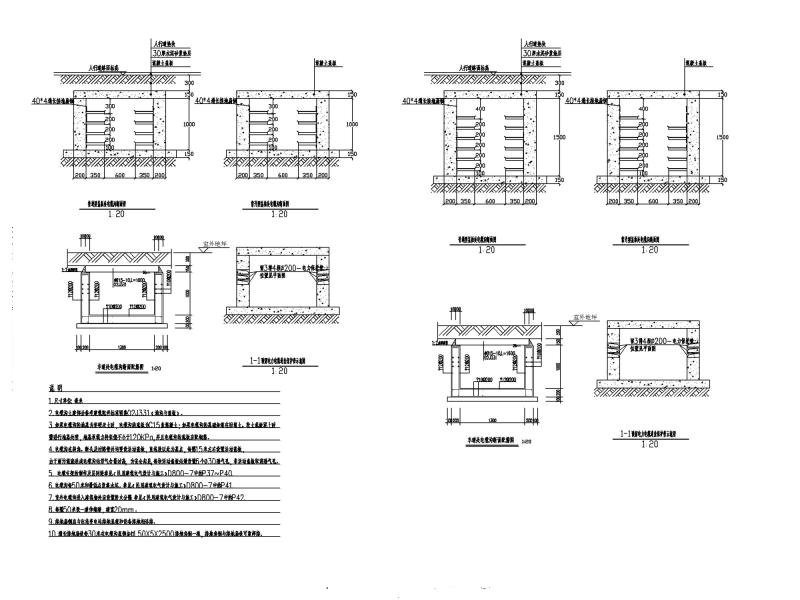

电缆管道断面图

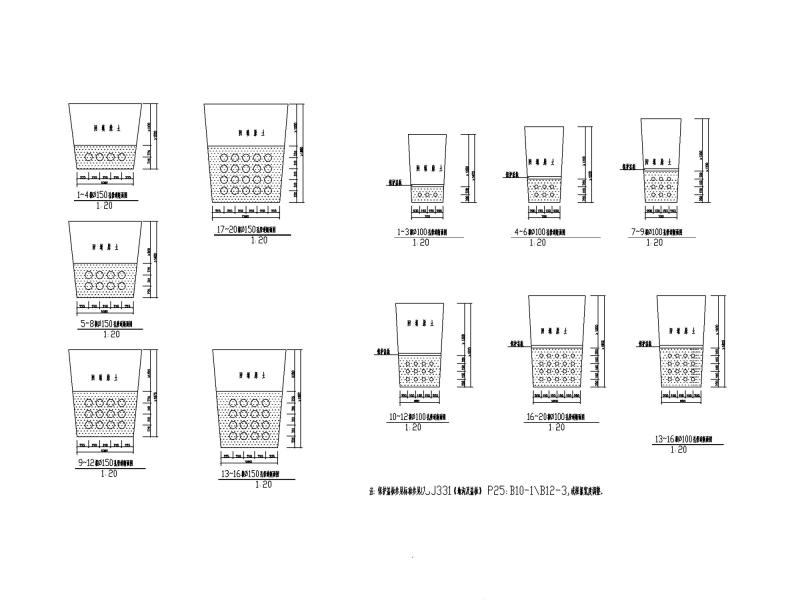

电缆管道断面图

电力电缆配线图表
