12层住宅楼改造工程空调CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1167

积分

超级版主

Rank: 8Rank: 8

积分
1167
发表于 2020-10-17 11:03:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 该项目为住宅、物业管理及配套用房的装修改造工程。该工程地上十二层,地下三层,地上建筑总高度为:40.450m。属二类高层建筑,建筑耐火等级为一级,该项目西区的地上一~十一的空气调节系统和地下二层冷冻站的设计,原有消防防排烟系统不变。   冷源由设置在地下二层的冷冻站提供供、回水温度为7/12℃冷冻水。热源由原热交换站提供60/50℃热水。西区部分空调冷负荷为1097KW,空调热负荷为1207KW;东区部分空调冷负荷为642KW,空调热负荷为496KW。系统工作压力为:1.0MPa。

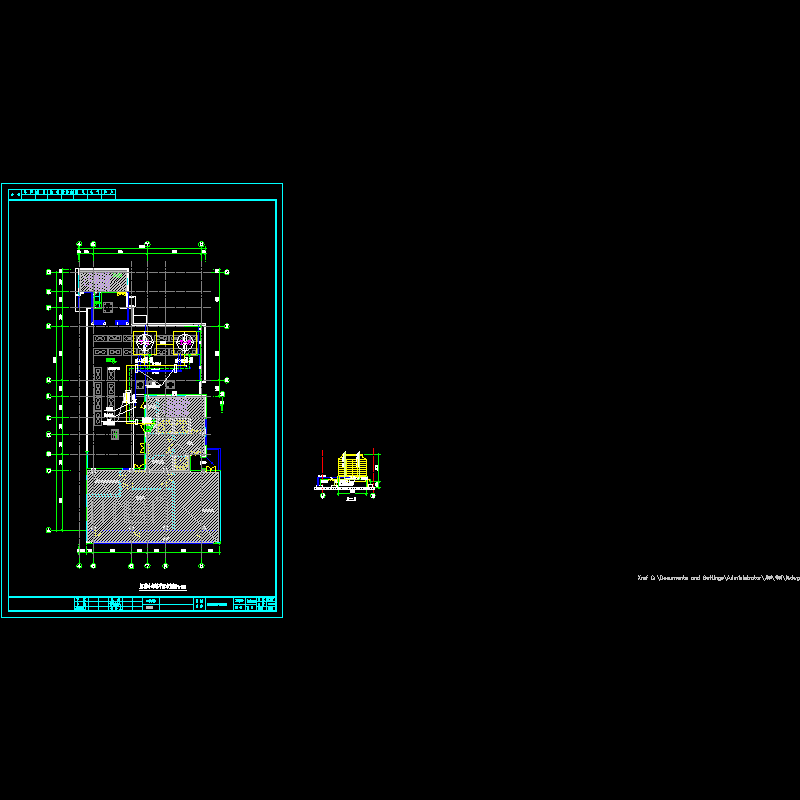

屋顶冷却塔平面(09.12.27).dwg
屋顶冷却塔平面(09.12.27).dwg

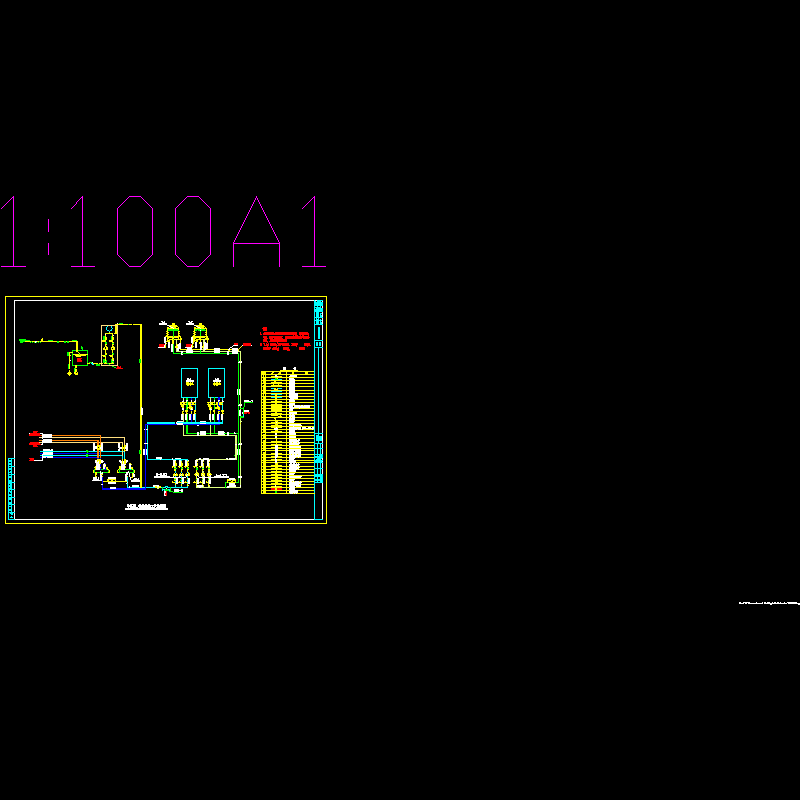

水系统流程图(09.12.27).dwg
水系统流程图(09.12.27).dwg

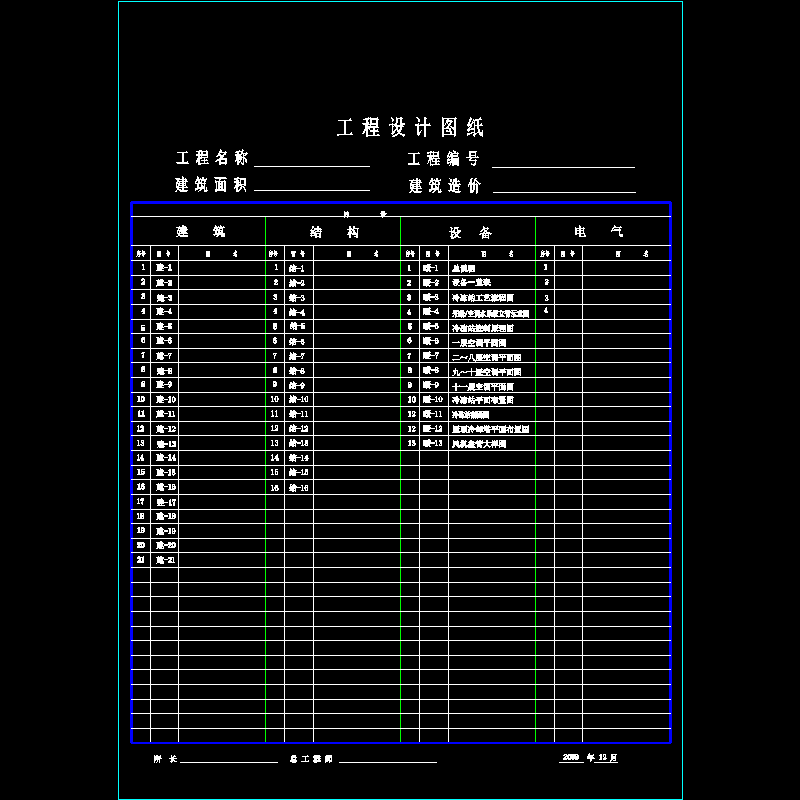

目录(暖)(09.12.20).dwg
目录(暖)(09.12.20).dwg

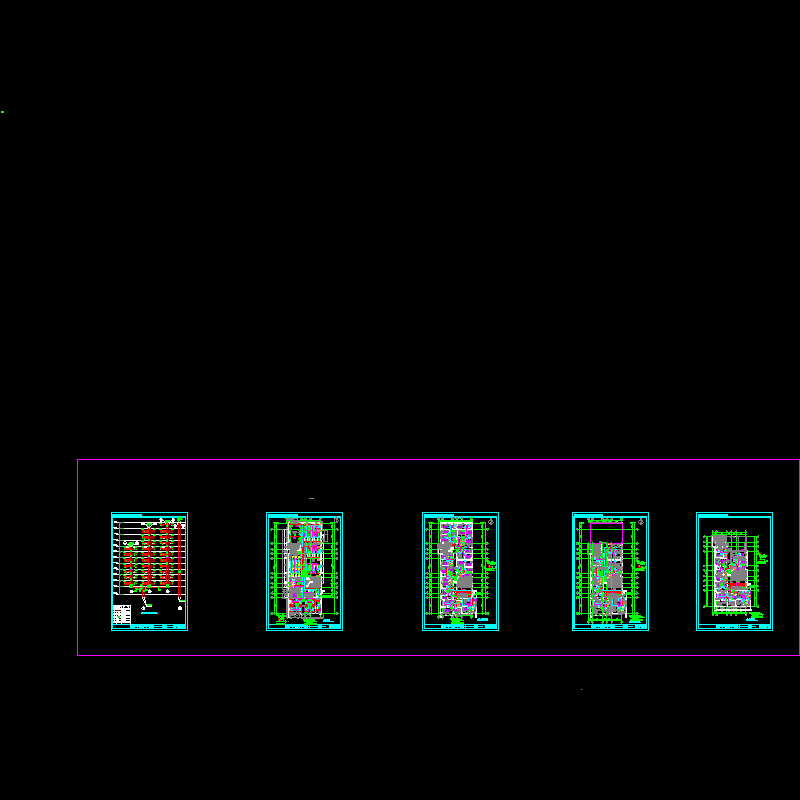

空调平面图12.28.dwg
空调平面图12.28.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecwscs2d112ef2c1.rar

2.65 MB

下载  售价: 100 积分    赚积分
