施工说明:

一、项目概要:该项目为28幢学生公寓电气改造工程,建筑物共六层。楼内采用三相五线制供电,供电电压为380V/220V。进线电缆为2(VV22-3×70+1×35)。

二、计量采用智能集中式计量管理系统。

三、配线规格及线路敷设:

1、配线详阅电气平面图及电气系统图,图中未标注者交流插座线路为BV-3×2.5mm2、照明线路为BV-2×1.5mm2。每室进线为BV-3×4mm2。

2、计量柜出线从一层到六层垂直布线部分采用金属线槽,金属线槽半嵌装在走道墙壁上,在每层顶上设一只接线箱,每层水平出线利用80塑料线槽沿墙明敷。

3、宿舍内插座布线均穿管沿墙暗敷,照明布线沿墙部分穿管暗敷,屋顶部分30线槽明敷设。2~4根导线穿PVCφ20管、5~6根导线穿PVCφ25管。

4、楼梯照明部分布线采用暗敷设。

四、设备安装高度:

1、动力配电柜(A1、A2)及计量柜(J1、J2)落地安装;配电箱(ALO)距地1.7米暗装;值班室电箱距地1.5米暗装。开水炉洗衣机电箱距地1.5米暗装。

2、宿舍双联插座距地1.1米暗装;空调插座(Z2)2.6米、电视插座(Z1)1.1米暗装;电话及网络插座距地1.1米暗装。有线电视插座距地1.1米暗装;

3、开关距地1.3米暗装。

4、灯具吸顶安装。

五、厕所水阀电源进线重新敷设,原控制线路不变。

六、施工严格按照平面图布线及系统图分布电气相位。

七、接地:

1、测量原接地电阻、如R≤4Ω则利用原接地装置,如不够则补打接地桩至合格。

2、接地母线为40×4镀锌扁钢,引至配电间。

3、电缆中性线重复接地。

八、本说明未涉及部分按《 施工及验收规范》操作。

标准层电气平面图

标准层宿舍配电干线平面图

开水炉系统图

配电系统图

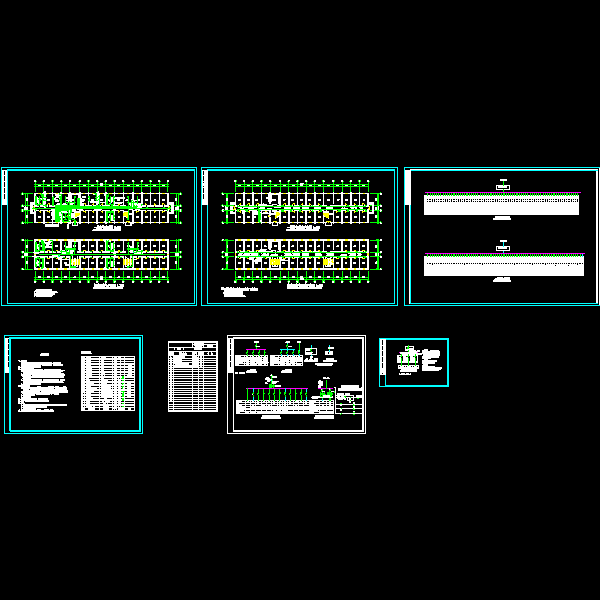

公寓楼电气改造工程CAD图纸1(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
