3层休养院给排水设计CAD图纸.dwg

[复制链接]

0

主题

0

帖子

480

积分

超级版主

Rank: 8Rank: 8

积分
480
发表于 2020-10-17 15:16:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


1.该资料采用相对标高,以一层室内地坪为±0.000,标高以米计,其它均以毫米计。管道所注标高对给水管为管中心标高,对排水管为管内底标高。   2.室内排水采取分流制,室外采取合流制,经化粪池处理后,作农田灌溉用。   3.生活给水管道采用PP-R聚炳烯管,热水管采用PP-R专用热水管,热熔连接。   4.排水管道采用UPVC管及管件,胶粘连接,颜色为白色,做法按国标图集96S341进行施工。   5.生活给水由室外给水直接供给,在基地总进水管处设一水表,水表待作总图时设置。   6.给排水管道出建筑物后下翻,待有足够埋深后再与室外管道相连。   7.给水管道安装完毕后须进行水压试验,生活给水管试验压力为Ps=0.60MPa,以10分钟内压力降不超过0.05MPa为合格,然后降至工作压力下做外观检查,以不渗漏为合格。   8.排水立管和出户管连接采用两个45°弯头连接,排水横支管和立管采用45°三通连接。   9.排水系统安装完毕后,必须进行通闭水试验,以水流通畅无渗漏为合格。   10.卫生洁具型号由甲方自定。   11.凡该资料未注明者施工时严格遵守《采暖及卫生工程施工及验收规范》(JBJ42-82)的有关规定。

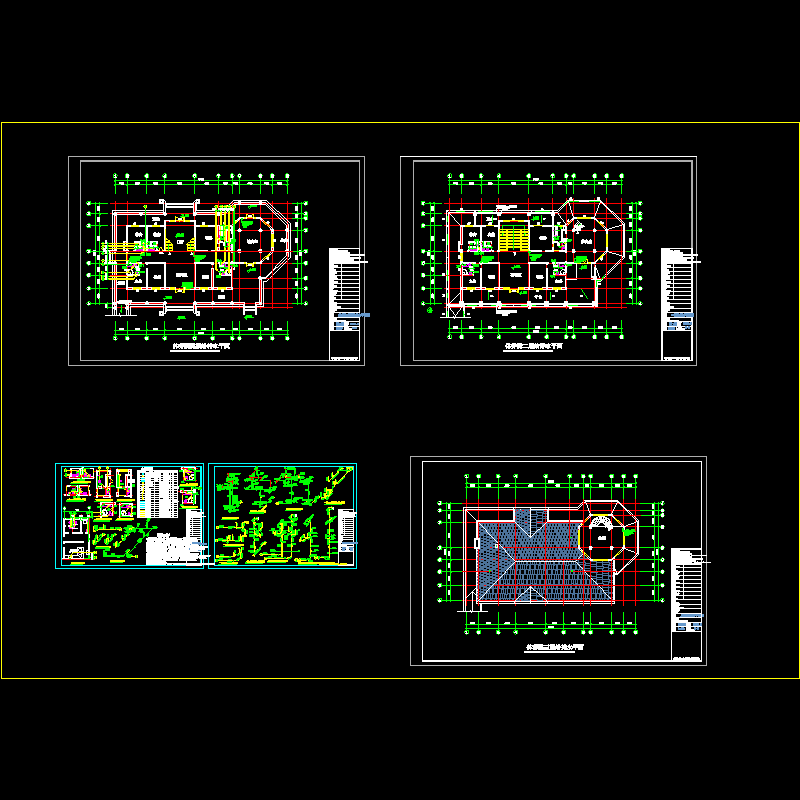

3层休养院给排水设计CAD图纸.dwg
3层休养院给排水设计CAD图纸.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecwscs2w0cwfc01s.rar

484.81 KB

下载  售价: 100 积分    赚积分
