28层住宅楼给排水CAD施工图纸(埋地式污水处理)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：72张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间,设备房布置

附件详情

本图为单体建筑工程设计，设计范围包括本单体建筑的给水、排水及 消防系统 ，系统设计范围计至建筑外墙轴线外1.0米。
（三）.系统设计：该项目设有生活给水系统、污废水及雨水排水系统、消火栓给水系统、喷淋给水系统。1. 生活给水系统：1）市政给水管网的供水压力按0.14MPa计。2）该项目最高日用水量793T/d，最大时用水量79T/h。3）生活给水：a.配套公建生活用水由城市管网直接供水。b.住宅生活用水分低区（3-10F）、中区（11-18F）和（19-28F） 高区三个区，用水由设于小区地下室生活泵房内的低区变频供水装置（Q=10L/S、H=55M）、中区变频供水装置（Q=10L/S、H=85M）及高区变频供水装置（Q=7L/S、H=120M）加压供水。2. 污废水及雨水排水系统：1）室内排水采用废污雨三水分流制，室外排水采用雨污分流制。小区生活污水经埋地式污水处理装置处理并达到相关的排放标准后排至市政污水管网，污水处理装置需委托专业公司设计及施工。

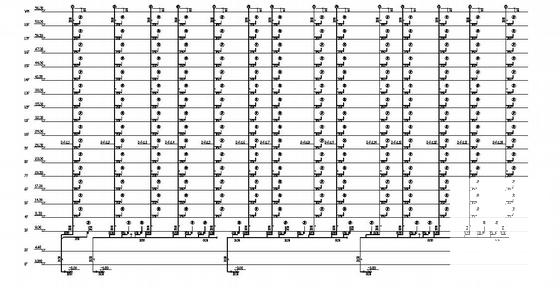

第 1 张图

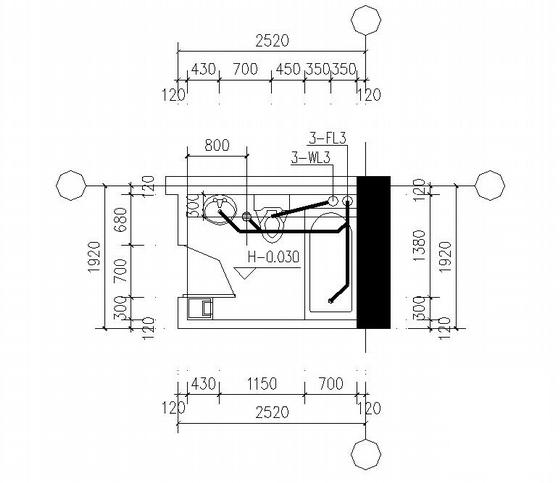

第 2 张图

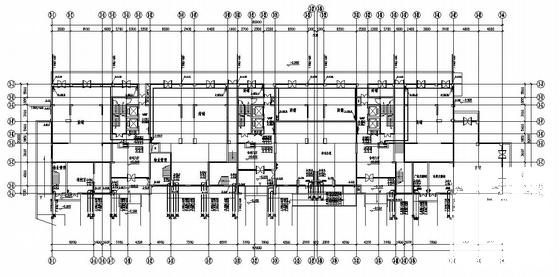

第 3 张图

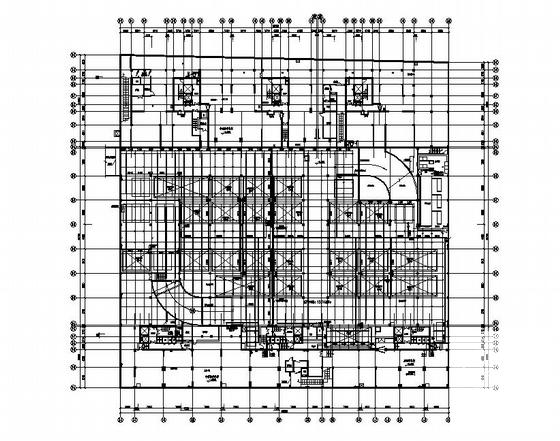

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
