一份22层综合文化大厦给排水CAD施工图纸(自动喷水灭火系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：综合建筑
• 建筑层数：高层建筑
• 建筑设计面积：54600平方米
• 建筑高度：94.65m
• 地上楼层：22层
• 地下楼层：2层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：两区
• 污废水排水体制：分流
• 设计内容：给水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统, 气体灭火系统
• 地下室：车库, 仓储
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20-50张

附件详情

该项目包含文化馆、图书馆、档案馆、广播电视台、广电局等复合功能，是集行政办公、社会文化活动于一体的综合性高层建筑。 文广大厦地上22层，地下2层：地下-1、-2层为汽车库、设备用房；1层除办公楼的入口大厅外为文化馆功能用房，包含多功能厅、景观中庭、游艺室和多功能展厅等；2层为文化馆教室、排练室、学术厅、会议室等工作用房；3层为图书馆，包括阅览室、书库、检索厅和部分辅助工作间；4层为档案馆，包括档案查阅、整理、收藏等；5~20层为标准办公用房，含小间办公室、开敞办公室、会议室；21、22层为电视台和广播台，包括大、小两个演播室和相关的业务用房。建筑面积为5.46万m^2`，建筑高度为94.65m。 该项目室内及室外 用地红线 范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓 消防系统 、自动喷水灭火系统、大空间自动扫描定位喷水灭火系统、气体灭火系统以及建筑灭火器配置。

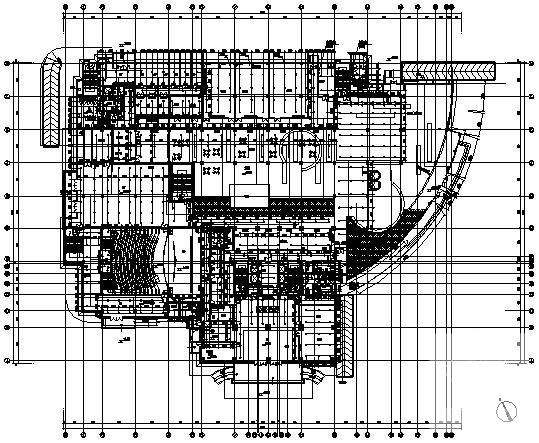

第 1 张图

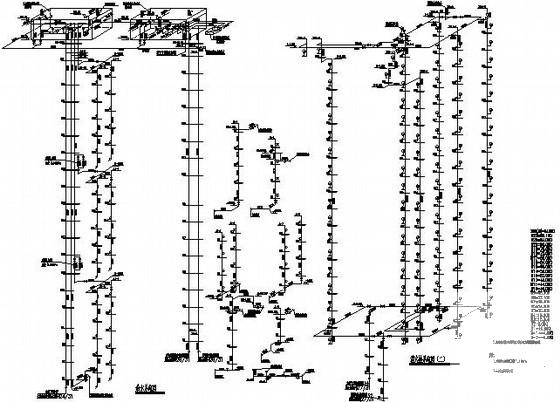

第 2 张图

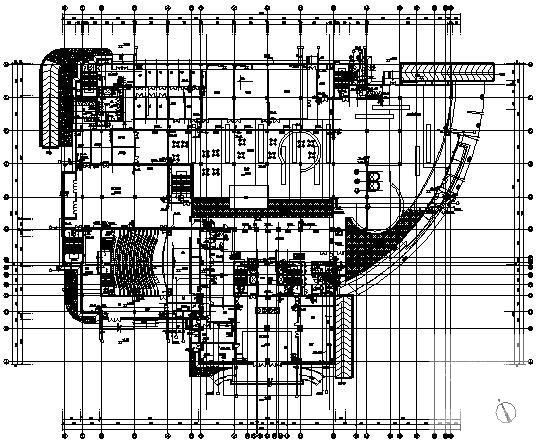

第 3 张图

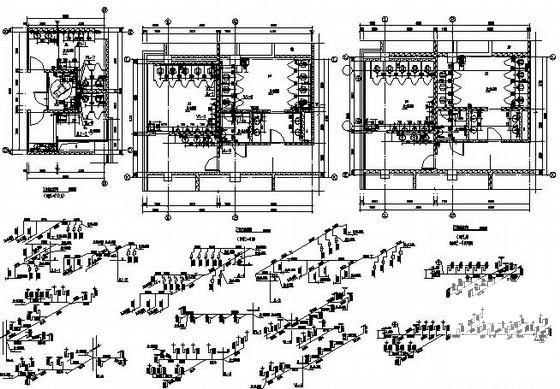

第 4 张图
