4层联排别墅给排水设计CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1167

积分

超级版主

Rank: 8Rank: 8

积分
1167
发表于 2020-10-24 10:17:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


某四层联排别墅给排水图纸    一. 项目概要   该项目为联排别墅。为四层建筑,地下一层,地上三层。    设计内容包含别墅的给水系统,软化水系统,热水系统,直饮水系统,排水系统施工图的设计。   二. 设计依据    1.《建筑给水排水设计规范》GB50015-2003(2003版)。    2.《建筑给水,排水及采暖工程施工质量验收规范》GB50242-2002(2002版)。    3.《建筑灭火器配置设计规范》GB50140-2005(2005版)。    4.建设单位及其他专业提供的条件图及设计资料。   三. 自来水部分    1.该项目水源为市政提供的自来水。    2.自来水水管采用PP-R管,连接方式为热熔。与金属管或用水器连接,应采用丝扣或法兰连接。    3.管道配件应采用与管材相应的材料。给水管道标高均以管中心计,图中管径为公称直径。    4.管道阀门公称直径≤DN50mm 时采用截止阀,丝扣连接; >DN50mm 时采用闸阀或蝶阀,法兰连接。    阀门材质为铜或不锈钢管材,管件及阀门公称压力不小于1.0MPa。   四. 软化水、直饮水部分    1.软化水由地下室软化水设备供给,直饮水由地下室净化水设备供给。    2.软化水水管,直饮水水管均采用薄壁不锈钢管。连接方式采用氩弧焊焊接。    3.管道配件应采用与管材相应的材料。给水管道标高均以管中心计,图中管径为公称直径。   五. 热水部分    1.热水供应均由设置在屋顶太阳能热水器提供;具体的热水系统设备,系统附件,屋顶管网等可根据现场具体情况进行变化调整。    2.地下室设置热水加热设备,单独供给浴房洗浴用。    3.热水管采用薄壁不锈钢管,连接方式采用氩弧焊焊接。   六. 排水部分    1.排水地面以上采用UPVC螺旋消音管,粘接连接。每层设一个伸缩节。    2.排水地面以下采用HDPE双壁波纹排水管,粘接连接。    3.存水弯及地漏的水封深度不得小于 50mm,地漏的顶面标高应低于地面 5-10mm。

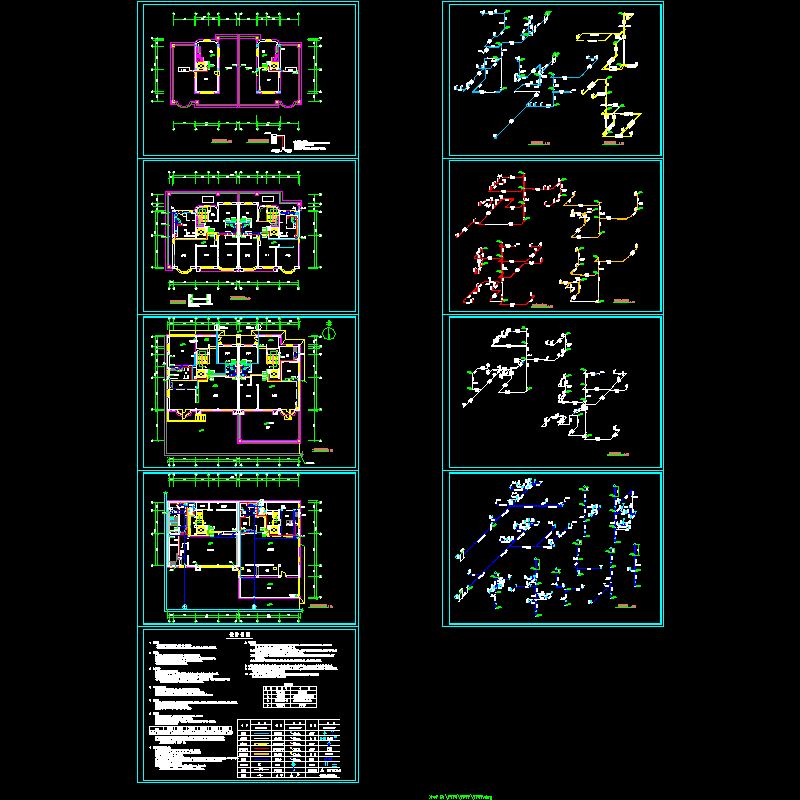

联排别墅给排水 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12ewf1cdc1d2w.rar

368.92 KB

下载  售价: 100 积分    赚积分
