一份制药车间净化空调系统CAD施工图纸(冷冻工程)

[复制链接]

0

主题

0

帖子

576

积分

超级版主

Rank: 8Rank: 8

积分
576
发表于 2020-2-18 09:10:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:千级,万级,十万级
  • 全空气系统:定风量
  • 送风方式:散流器送风,其他
  • 项目所在地:河南

附件详情

  • 通风空调、冷冻工程设计施工说明
  • 空调系统流程图
  • 空调机组组合图
  • 暖通空调工程设备表
  • 暖通空调工程材料表
  • 空调送风平面图
  • 空调回风、新风平面图
  • 空调排风、排烟平面图
  • 空调风管系统图
  • 空调设备配管平面图
  • 洁净区压力平面图、A级区布置平面图
  • 风量平衡及风口型式一览表

附件详情

稿件为河南郑州某制药公司粉针剂车间暖通空调、防排烟工程设计施工全套图纸,甲级设计院设计。净化空调系统采用全空气定风量定新风集中式空调系统,洁净区空气经过初、中、高效过滤后送入室内;产生有害气体的工序设排风系统,为了防止室外空气倒灌,洁净区的排风采用中效或高效过滤排风机组将室内空气排至室外; 气流组织为上送风下回风的气流组织形式。不同等级的洁净室以及洁净区与非洁净区之间的压差,应不小于10Pa,洁净区排风的房间与其周围洁净区房间保持相对负压。洁净区消毒方式选用臭氧消毒……

,图纸共40张。

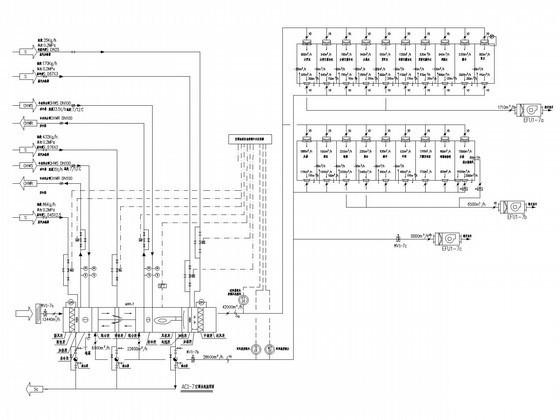

AC1-7空调系统流程图

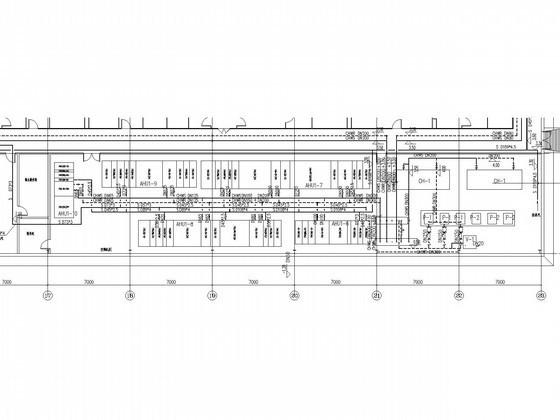

空调设备配管平面图

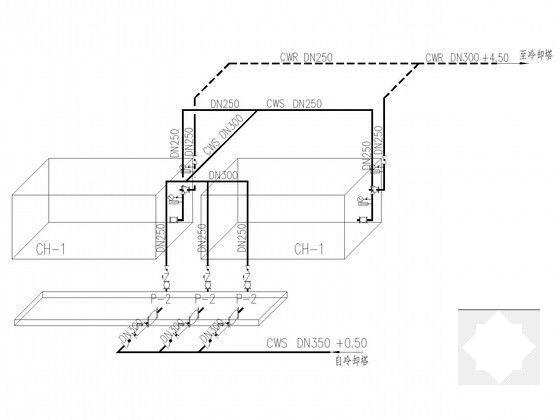

空调设备配管系统图

空调设备配管系统图局部

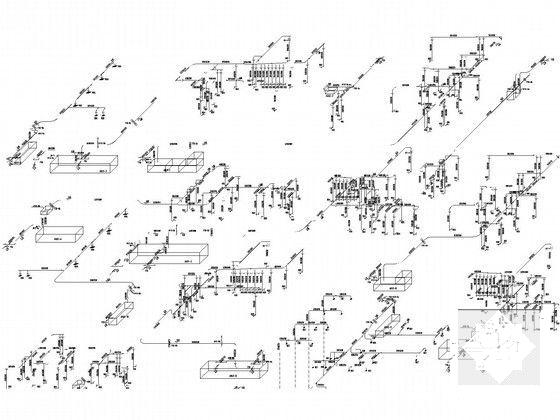

空调风管系统图

图8

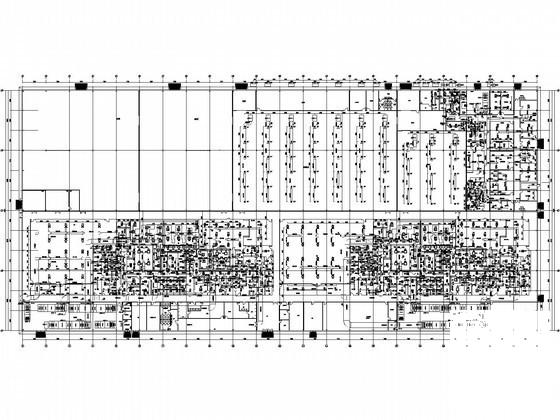

空调送风平面图大样

空调排风、排烟平面图大样

制药车间净化空调系统施工图

制药车间净化工程 - 1
第 1 张图
制药车间净化工程 - 2
第 2 张图
制药车间净化工程 - 3
第 3 张图
制药车间净化工程 - 4
第 4 张图
制药车间净化工程 - 5
第 5 张图
制药车间净化工程 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 09:10:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11edeccc1c2scffcedsc2.rar

5.4 MB

下载  售价: 100 积分    赚积分
