[住宅楼施工图]5层半复式住宅楼建筑结构CAD施工图纸(砌体结构)

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-23 23:35:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目地址:贵州
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:16张
  • 建筑面积:5093.32平米
  • 建筑高度:21.8m
  • 地上层数:5层
  • 效果图:无

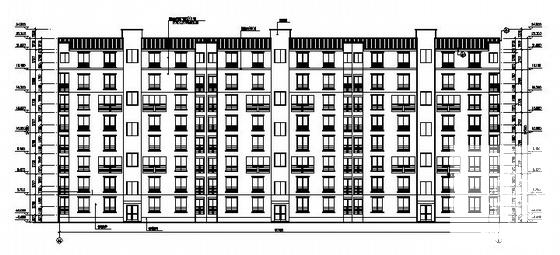

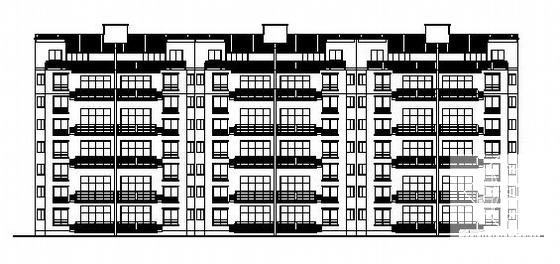

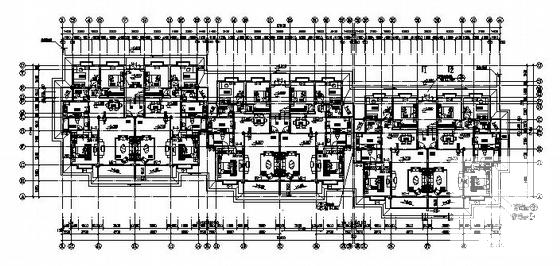

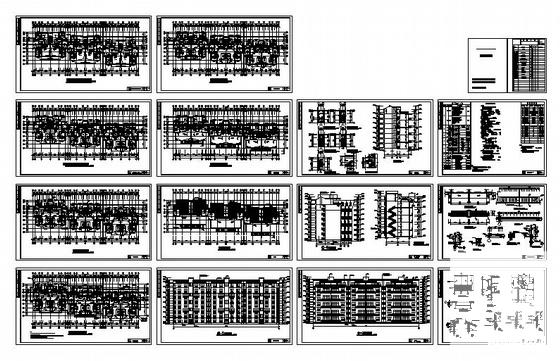

附件详情 这份参考资料为遵义市某五层半复式住宅楼施工图,含建筑、结构图纸   总建筑面积:5093.32平方米,建筑结构形式:砖混结构,层数: 5.5层,建筑高度: 21.8米   这份参考资料包括图纸目录、设计说明、工程作法、门窗表、各层建筑平面图、立面、剖面图、卫生间详图、楼梯详图、墙身大样、檐口作法等,共16张图纸   设计功能包括:客厅、厨房、餐厅、主卧、次卧、书房等   这份参考资料另含结构施工图9张,以及结构计算书 2 2 3 3 4


温馨提示:该资料由网友于2020-1-23 23:35:53上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1w12ff1www22c2c12.rar

1.92 MB

下载  售价: 100 积分    赚积分
