770平米6层砌体结构平武私人住宅楼建筑结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:14张
  • 设计年代:近代

附件详情

平武某私人住宅建筑结构图
该资料为:平武某私人住宅建筑结构图
建设规模:770平方米
建筑高度为:23.00m
建筑层数:6层,顶部跃层。
抗震设防烈度:6度
该资料包含:
建筑设计说明、总平面图、底层平面图、二—五层平面图、六层平面图、七层平面图、屋面平面图、立面图、剖面图、二~六层结构平面图、七层结构平面图、屋面结构平面图、楼梯间出屋面结构平面图、 楼梯详图 共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

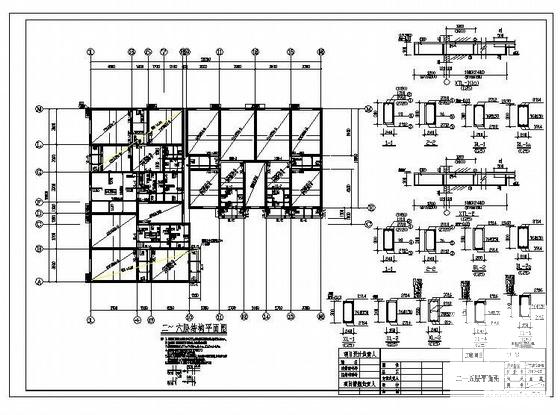

  • 砌体结构结构施工图 - 1
    砌体结构结构施工图 - 1

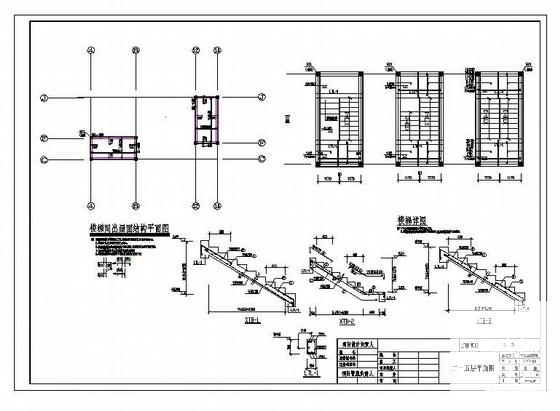

  • 砌体结构结构施工图 - 2
    砌体结构结构施工图 - 2

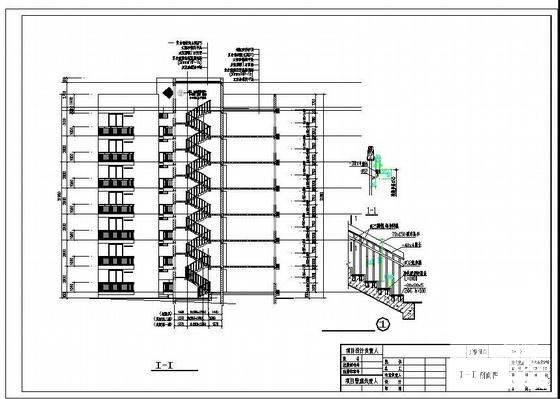

  • 砌体结构结构施工图 - 3
    砌体结构结构施工图 - 3

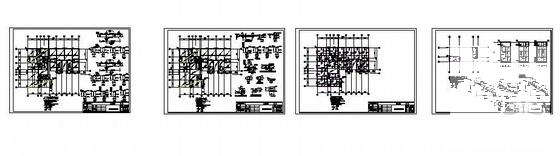

  • 砌体结构结构施工图 - 4
    砌体结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
