上18层商业大厦电气施工CAD图纸(联动控制系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业

• 建筑高度类型：高层建筑

• 建筑设计结构形式：其他结构

• 建筑地上层数：18层

• 图纸设计深度：施工图

• 图纸设计格式：CAD2000

• 负荷等级：一级,二级,三级

• 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

• 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

某十八层商业大厦电气施工全套图纸

一、 设计内容

1.供配电系统.

2.动力,照明系统.

3.防雷接地系统.

4.电话系统,综合布线系统

5.有线电视系统

6.安防对讲系统

7.闭路监控电视系统

8.燃气自动抄表系统

9.火灾自动报警及联动控制系统

二、供配电系统

1.在地下室设一个变配电室,配电给地下室及三期工程各栋建筑.

2.从10KV市政电网引入电源,以环网方式供电。

3.负荷计算:

设备容量为:

Pe=7696.72KW

计算容量为:

Pjs=5474.1W

消防负荷为:

Pjs=764.9KW

三、动力照明系统

1.消火栓泵,喷淋泵,生活泵控制箱落地安装;水泵控制箱基础比水泵房地面高0.15米.控制箱至水泵的线路采用BV导线。

沿电缆桥架敷设,分支线路穿钢管敷设至水泵。

2.双电源互投箱底边距地1.4米挂墙安装,互投箱至排烟(风)机,进风机,潜水泵,卷帘门控制箱的线路采用

NHVV-1KV电缆穿钢管埋地敷设。

3.排烟(风)机,进风机,潜水泵控制箱底边距地1.4米挂墙安装,控制箱至排烟(风)机,进风机,潜水泵线

路采用BV导线穿钢管埋地或埋楼板敷设。

4.卷帘门控制箱底边距地2.5米挂墙安装,卷帘门控制箱由设备厂家配套并安装,该资料要求将电源引至控制箱处。

四 、动力照明系统

1.消火栓泵,喷淋泵,生活泵控制箱落地安装;水泵控制箱基础比水泵房地面高0.15米.控制箱至水泵的线路采用BV导线。

沿电缆桥架敷设,分支线路穿钢管敷设至水泵。

2.双电源互投箱底边距地1.4米挂墙安装,互投箱至排烟(风)机,进风机,潜水泵,卷帘门控制箱的线路采用

NHVV-1KV电缆穿钢管埋地敷设。

3.排烟(风)机,进风机,潜水泵控制箱底边距地1.4米挂墙安装,控制箱至排烟(风)机,进风机,潜水泵线

路采用BV导线穿钢管埋地或埋楼板敷设。

4.卷帘门控制箱底边距地2.5米挂墙安装,卷帘门控制箱由设备厂家配套并安装,该资料要求将电源引至控制箱处。

.....

五、图纸展示

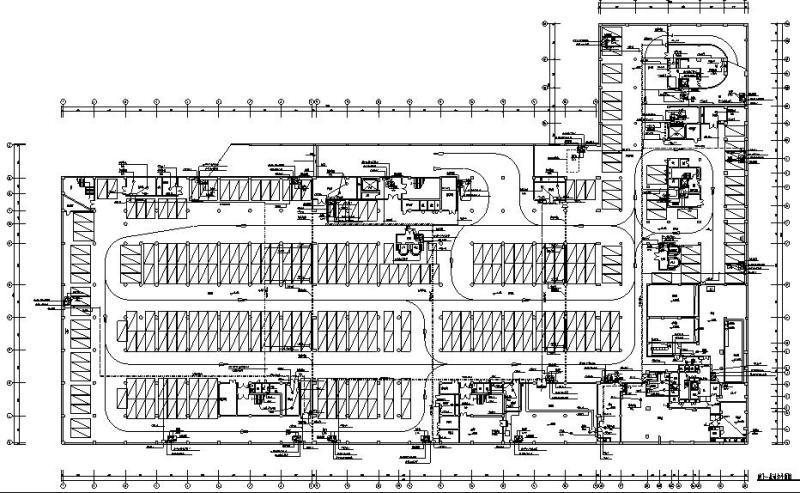

地下一层动力平面图

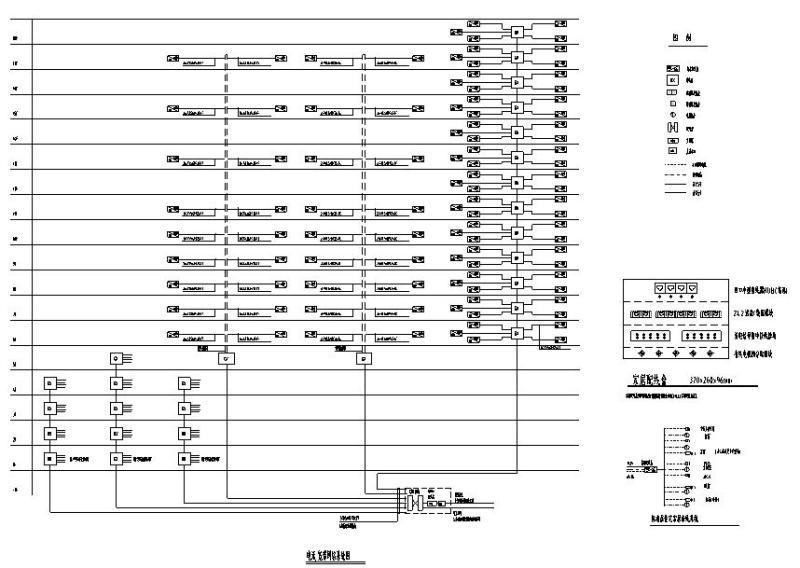

电话,宽带网络系统图

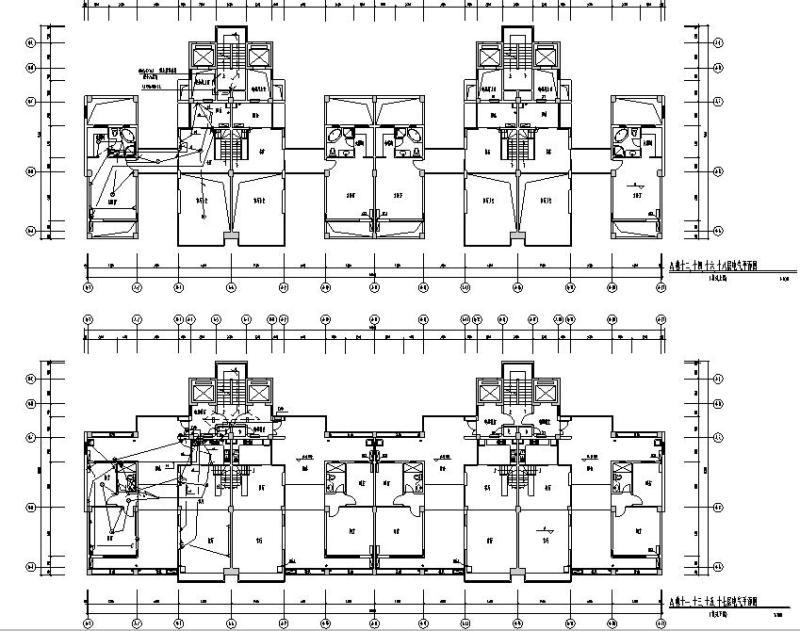

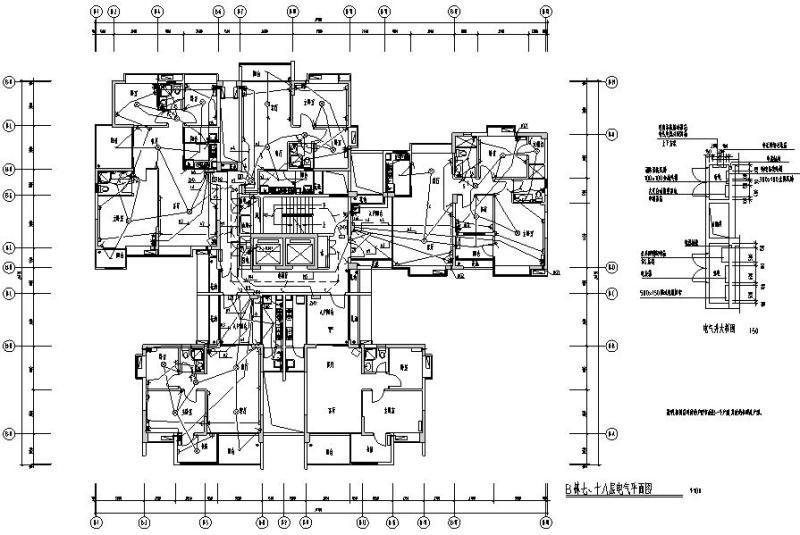

电气平面图

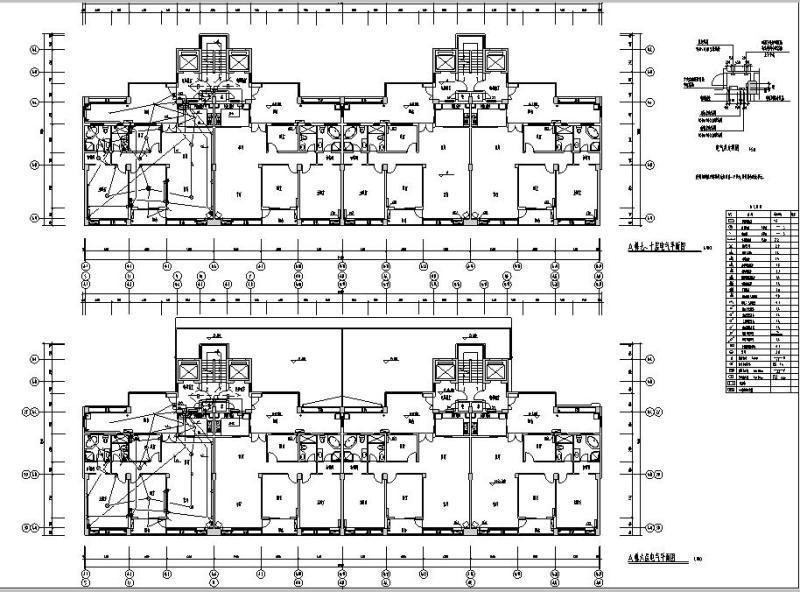

电气平面图1

电气平面图2

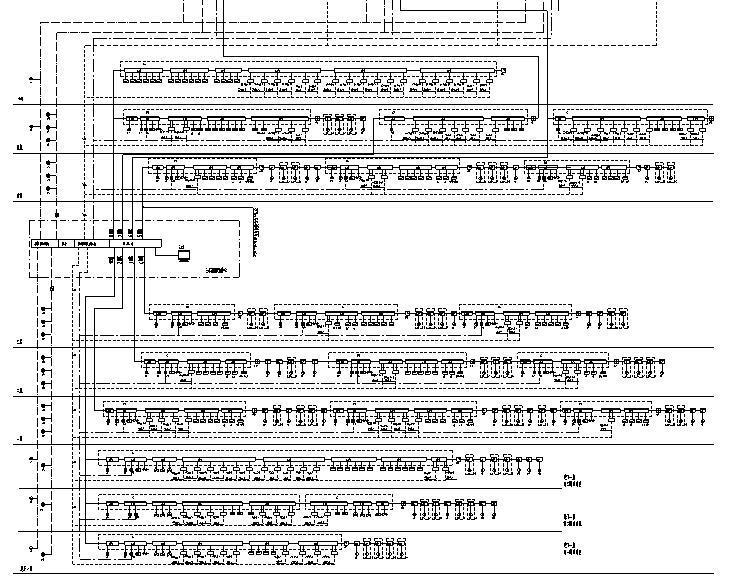

火灾自动报警及联动系统图

可视对话系统图

弱电平米图4

弱电平面图

弱电平面图2

弱电平面图3

事故照明箱系统图

屋顶电气防雷平面图

系统图

消防平米图2

消防平面图

一层动力平面图

有线电视系统图

总平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

第 9 张图

第 10 张图

第 11 张图

第 12 张图

第 13 张图

第 14 张图

第 15 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
