[CAD]办公楼毕业设计方案结构施工部分(二级结构安全).dwg

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某办公楼毕业设计结构施工部分 　　该资料为：某办公楼毕业设计结构施工部分 　　总建筑面积3790.2平米，层数6层，建筑高度22米。 　　结构安全等级二级，使用年限50年。 　　抗震设防烈度6度，采用框架结构。 　　内容包括： 　　1.图纸：结构设计总说明、框架配筋剖面图、结构平面布置图、屋面结构平面布置图、部分屋板、楼梯配筋图、部分基础大样图、施工平面布置图共9张图纸； 　　2.计算书：结构选型与布置、楼梯与楼板设计、框架设计、基础设计共74页； 　　3.施工组织设计：编制依据、项目概要、施工方案、进度计划、施工平面图设计、主要技术组织措施共26页。

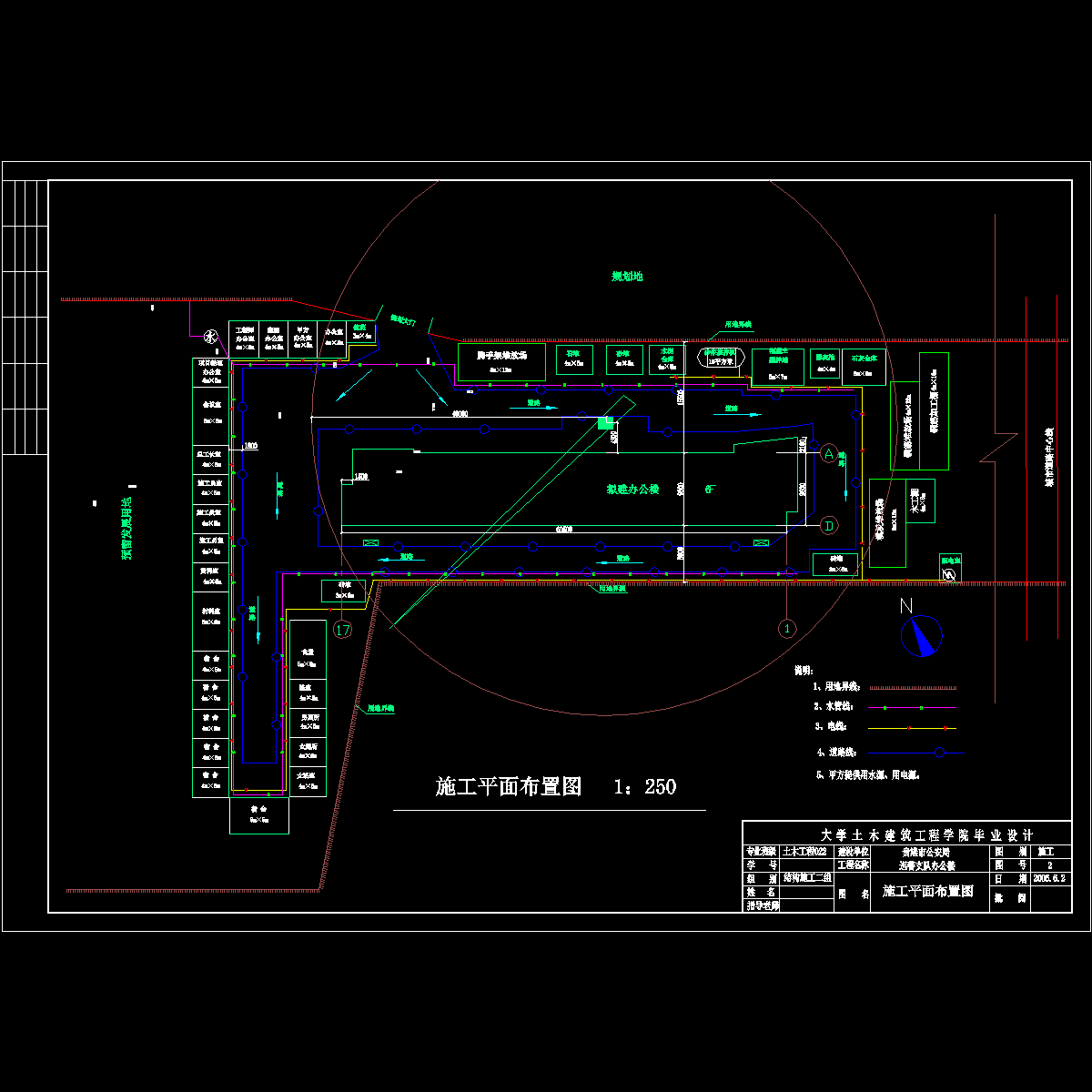

施工平面布置成果.dwg

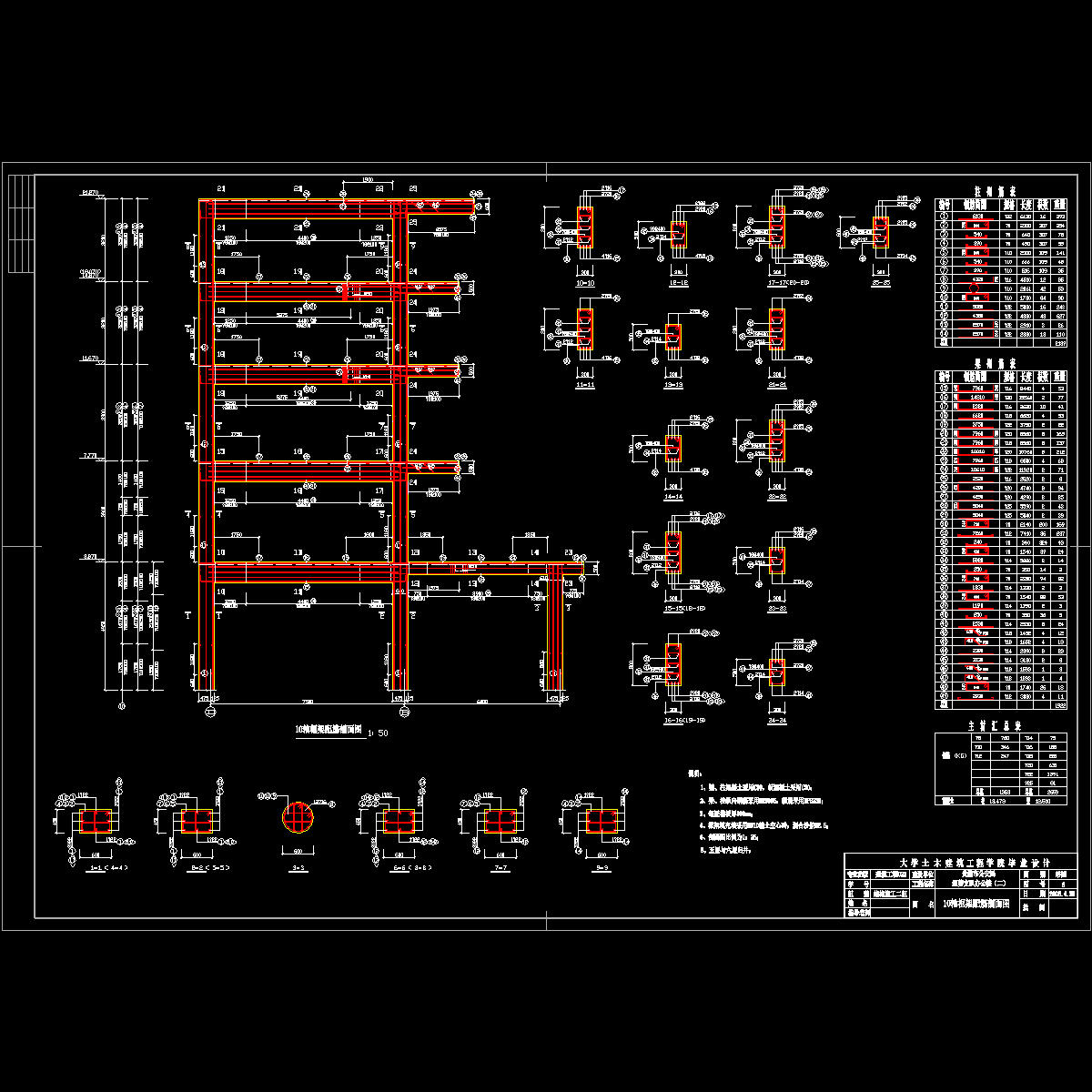

pkbea1框架配筋图.dwg

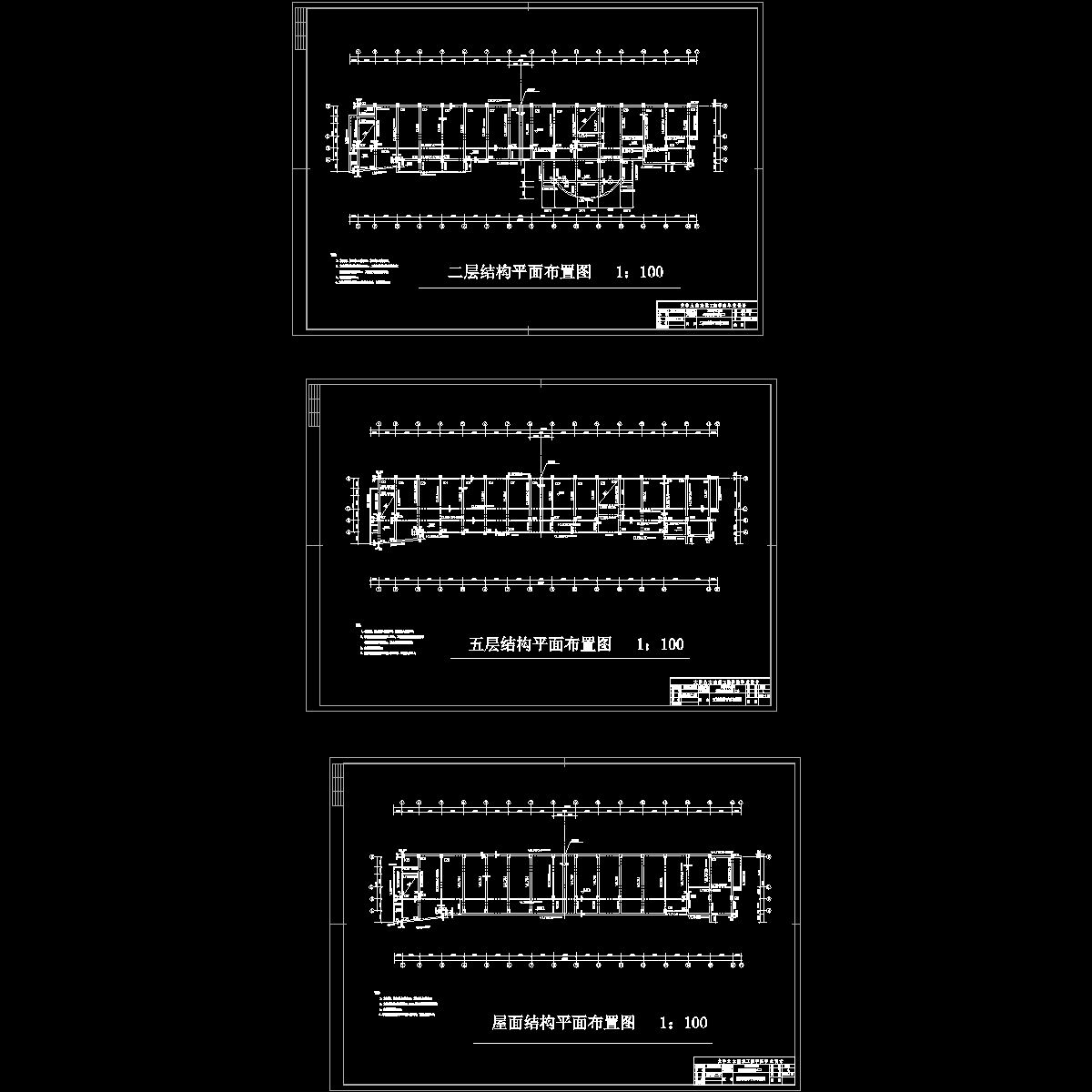

二、五、屋面层结构平面布置.dwg

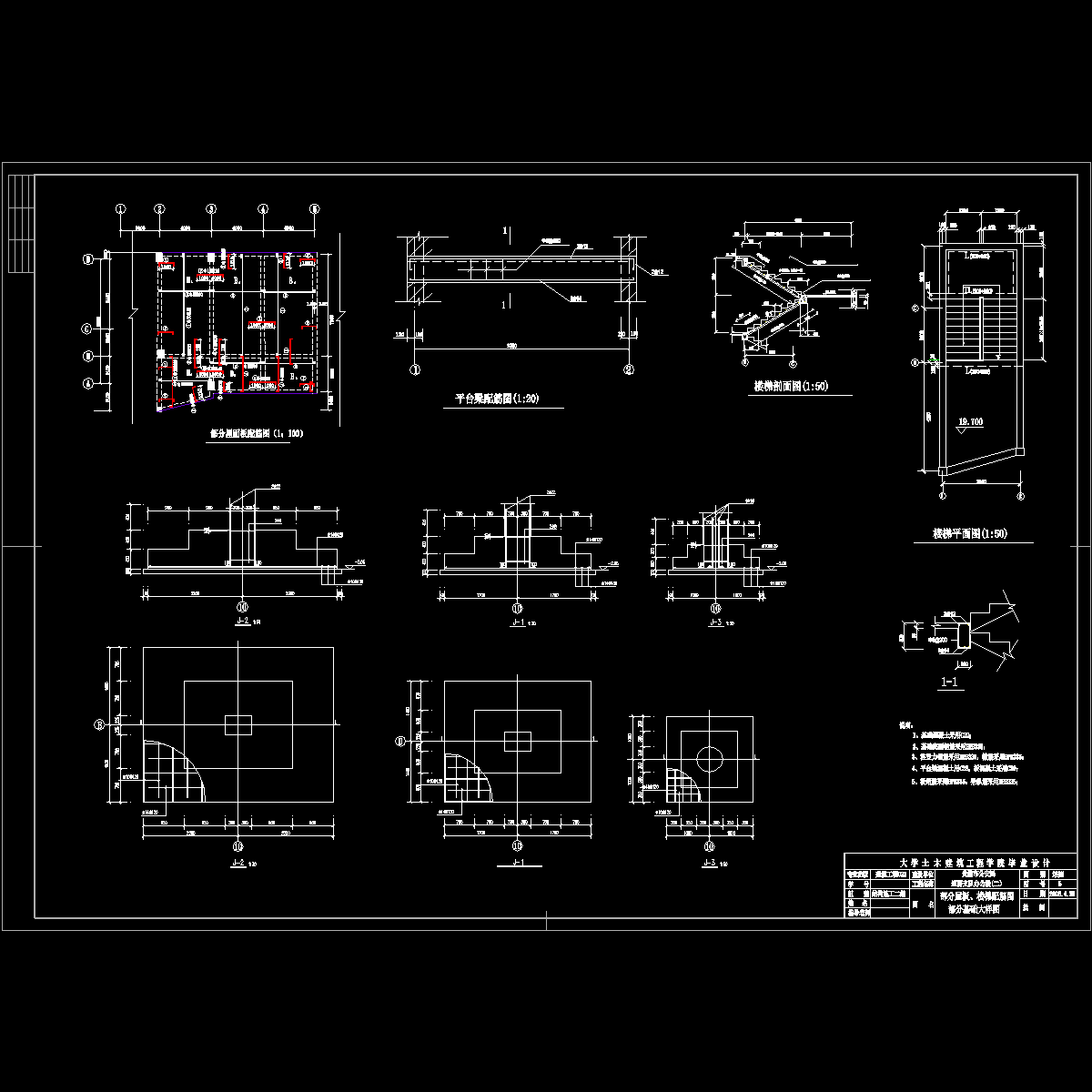

基础、楼梯楼板施工图1.dwg

框架配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
