5层框架结构办公楼毕业设计方案(计算书、部分建筑结构设计CAD图纸)

附件详情

某5层框架办公楼 毕业设计 (含计算书、部分建筑结构设计图)
该资料为:某5层框架办公楼 毕业设计 (含计算书、部分建筑结构设计图)
工程名称:锯隆商务办公楼
工程规模:主体5层;
结构类型:框架结构;
工程环境:该项目位于江苏徐州市区。本地区抗震设防等级为7度,第一组别,设计基本地震加速度值为0.20g;场地土类别:Ⅱ类;该项目抗震设防标准为7度;丙类建筑。
地面粗糙度:C类(周围建筑较密集)
现浇钢筋混凝土框架抗震等级:二级
结构重要性系数:二级
环境类别:地面以上Ⅰ类,基础为二(a)
设计使用年限:50年
内容包括:
1.建筑设计
2.结构设计
3.手算内力图表汇总
4.水平荷载计算
5.内力计算(PKPM辅助计算)
6.楼梯结构设计
7.楼板结构设计
8基础结构设计
共89页。
该资料包含:
建筑设计总说明、建筑平面图、建筑立面图、建筑剖面图、楼梯大样、结构设计总说明、基础平面布置图、基础配筋图、屋面板配筋图、框架配筋图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

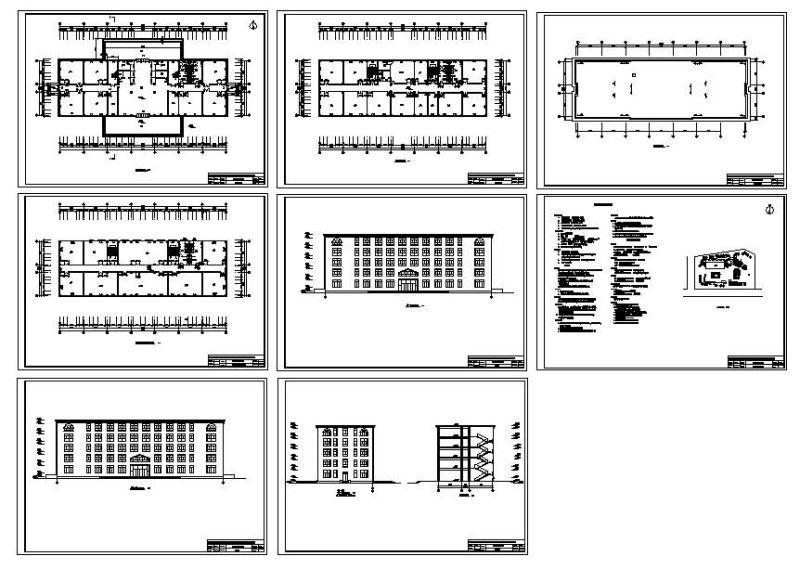

  • 办公楼建筑设计方案 - 1
    办公楼建筑设计方案 - 1

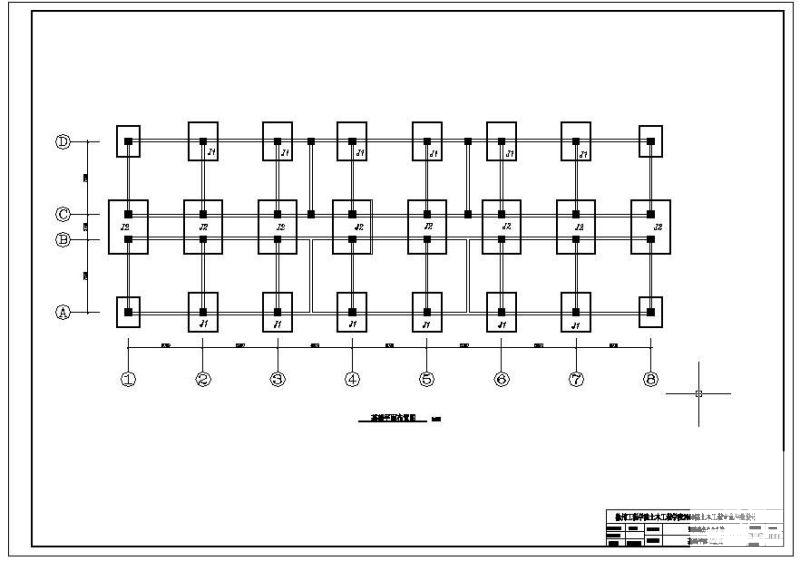

  • 办公楼建筑设计方案 - 2
    办公楼建筑设计方案 - 2

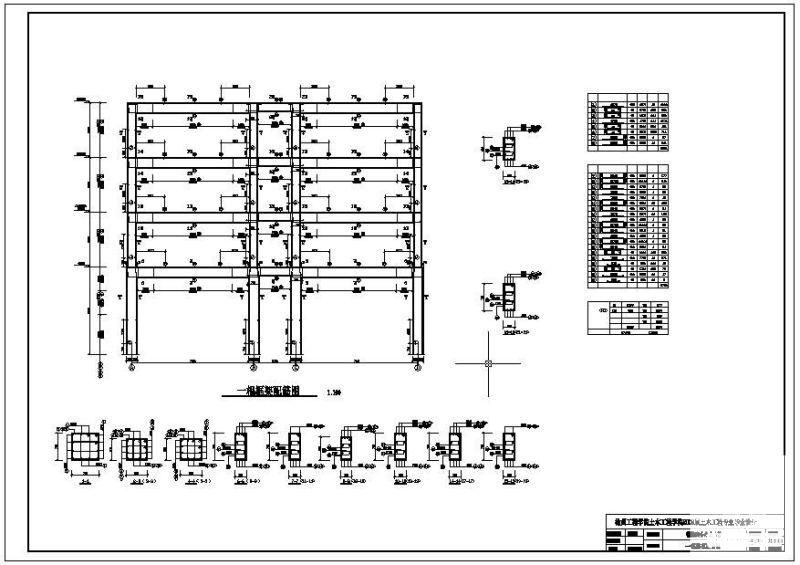

  • 办公楼建筑设计方案 - 3
    办公楼建筑设计方案 - 3

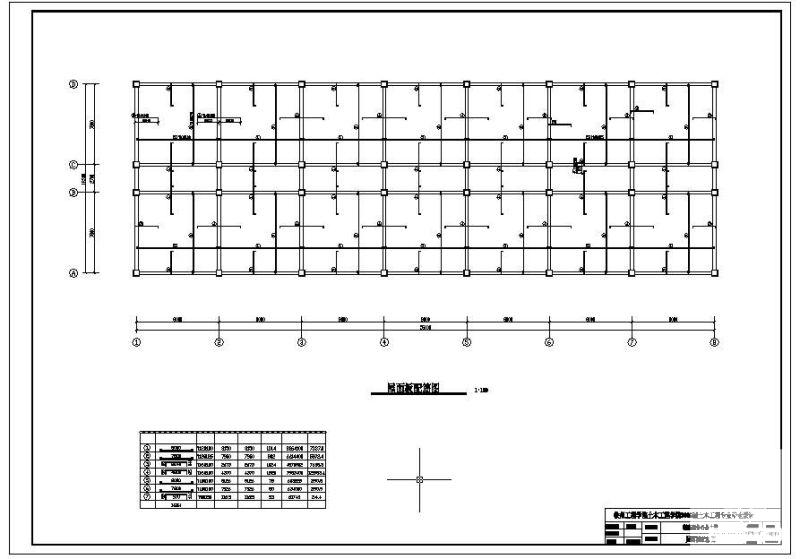

  • 办公楼建筑设计方案 - 4
    办公楼建筑设计方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
