商住楼地下车库电气CAD施工图纸(人防)

[复制链接]

0

主题

0

帖子

1283

积分

超级版主

Rank: 8Rank: 8

积分
1283
发表于 2020-2-18 10:40:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 地下室用途:人防,车库,其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:河北
  • 强电设计: 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,通信系统,其它

附件详情

  • 1、电气设计说明
  • 2、自备电站配电系统图
  • 3、配电系统图
  • 4、战时通信系统示意图
  • 5、火灾报警及消防联动控制系统图
  • 6、战时配电平面图
  • 7、平时 照明平面图
  • 8、平时照明平面图
  • 9、平时配电平面图
  • 10、等电位联结平面图
  • 11、基础接地平面图
  • 12、自备电站配电干线平面图
  • 13、战时配电平面图
  • 14、战时照明平面图
  • 15、战时插座平面图
  • 16、战时通风方式显示及通信平面图

附件详情

该附件是[河北]地下车库全套电气施工图纸(含人防)鲁晓强1,总共24张。
I类地下汽车库,面积约9908.8m,分为四个防火分区。战时包括两个二等人员隐蔽部,面积分别为2250m、2128m。两个医疗救护站,面积分别为1302m、1374m。
设计内容:1.电力配电系统及照明配电系统;2.安全接地系统;3.火灾报警系统;4.战时通信系统。

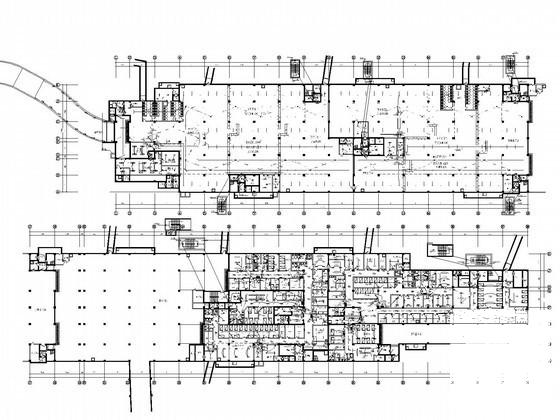

照明平面图

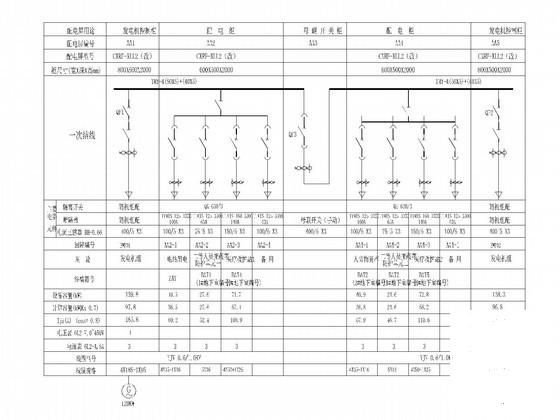

自备电站配电系统图

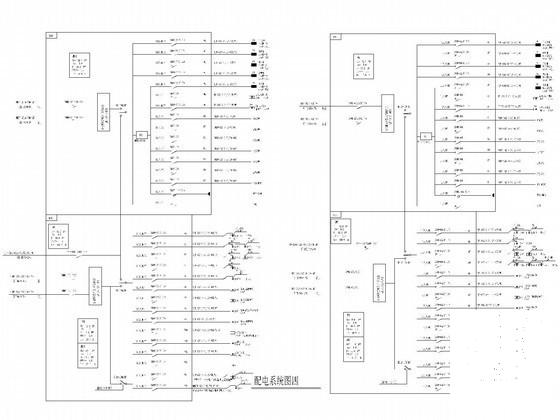

配电系统图

商住楼车库电气 - 1
第 1 张图
商住楼车库电气 - 2
第 2 张图
商住楼车库电气 - 3
第 3 张图
商住楼车库电气 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 10:40:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edec11c2d2csc01d2ec.rar

2.13 MB

下载  售价: 100 积分    赚积分
